LED 디지털 스크린 레이저 변위 센서

Model:FSD23-15-AA

고정밀 디지털 표시형레이저 변위 거리 센서제품 특성: 부품 번호:FSD23-15-AA 측정 중심 거리 : 15mm 측정 범위: ±5mm 선형성: ±0.1%F.S. 반복성 : 1μm 제어 출력: NPN/PNP 최대 100mA/DC30V((잔류 전압 최대 1.8V) 공급 전압: 24VDC, 샘플링 주기: 500μs, 평균: 64, 측정 거리: 범위 중심, 테스트 대상: 백색 세라믹 아날로그 전압 출력: 출력 0-10V, 출력 임피던스 100Ω아날로그 전류 출력: 출력 4-20mA, 허용 부하 저항 300Ω 이하 보호:......

문의 보내기 PDF 다운로드

Alibaba

제품 설명

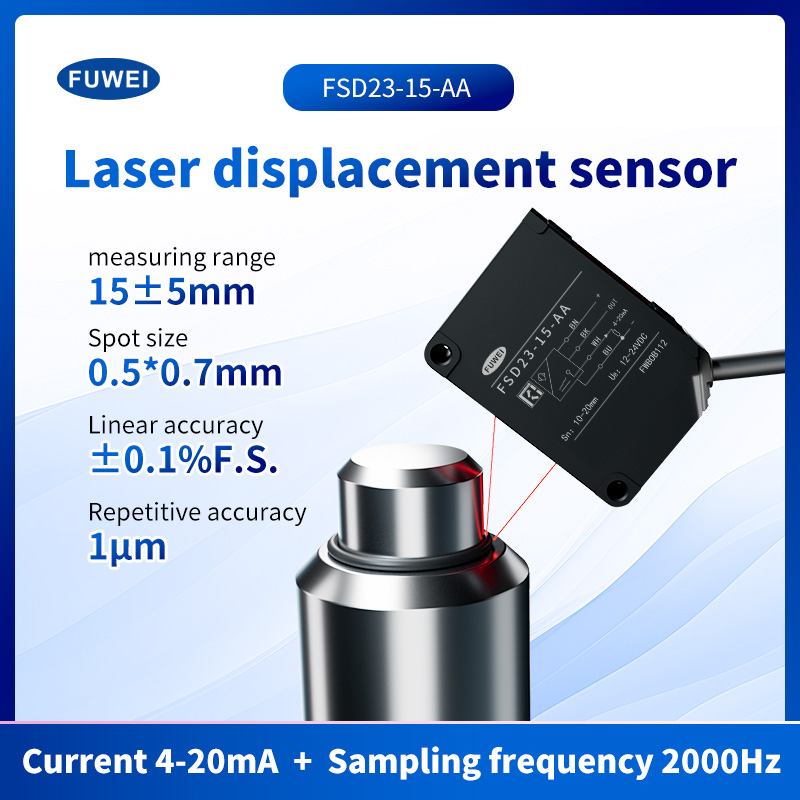

고정밀 디지털 표시형레이저 변위 거리 센서

제품 특성:

부품 번호:FSD23-15-AA

측정 중심 거리 : 15mm

측정 범위: ±5mm

선형성: ±0.1%F.S.

반복성 : 1μm

제어 출력: NPN/PNP 최대 100mA/DC30V((잔류 전압 최대 1.8V)

공급 전압: 24VDC, 샘플링 주기: 500μs, 평균: 64, 측정 거리: 범위 중심, 테스트 대상: 백색 세라믹

아날로그 전압 출력: 출력 0-10V, 출력 임피던스 100Ω아날로그 전류 출력: 출력 4-20mA, 허용 부하 저항 300Ω 이하

보호: IP67

작동 온도/습도: -10~50⁰C / 35 ~ 85% RH, 동결이나 결로 없음

정밀한 측정 기능

고유한 알고리즘을 갖춘 고정밀 CMos 센서비접촉, 마모 없는 측정을 위한 초고선형 정확도m엔트.

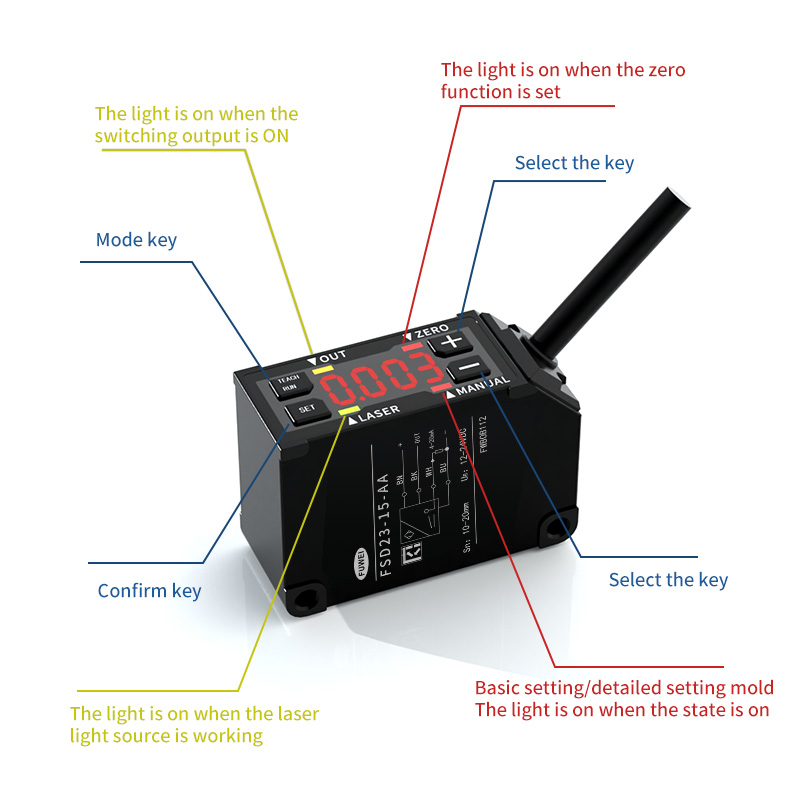

패널 소개:

1.0μm 고해상도

최대 1.0um 해상도의 고정밀 측정과 디지털 LED 디스플레이로 사용이 간편해 전세계 다양한 생산 현장에서 유용하게 사용할 수 있습니다.

디지털 디스플레이

변위량을 확인하고 동시에 설정하는 것이 쉽습니다.

IP67 보호 구조

lP67 보호 기능으로 습기와 먼지가 많은 환경에서도 사용이 가능합니다. 장착 구멍에 금속 라이너가 장착되어 있으며 0.8N.m의 토크로 원주 방향으로 단단히 고정할 수 있습니다.

설치가 용이함

컨트롤러의 기능이 모두 센서에 집약되어 있어 별도의 컨트롤러를 설치할 필요가 없어 공간이 절약됩니다.

NPN/PNP 극성이 지원됩니다.

버튼을 전환하면 하나의 제품에 NPN/PNP 극성을 적용할 수 있어 서비스 및 유지관리를 위한 번호 등록이 줄어듭니다.

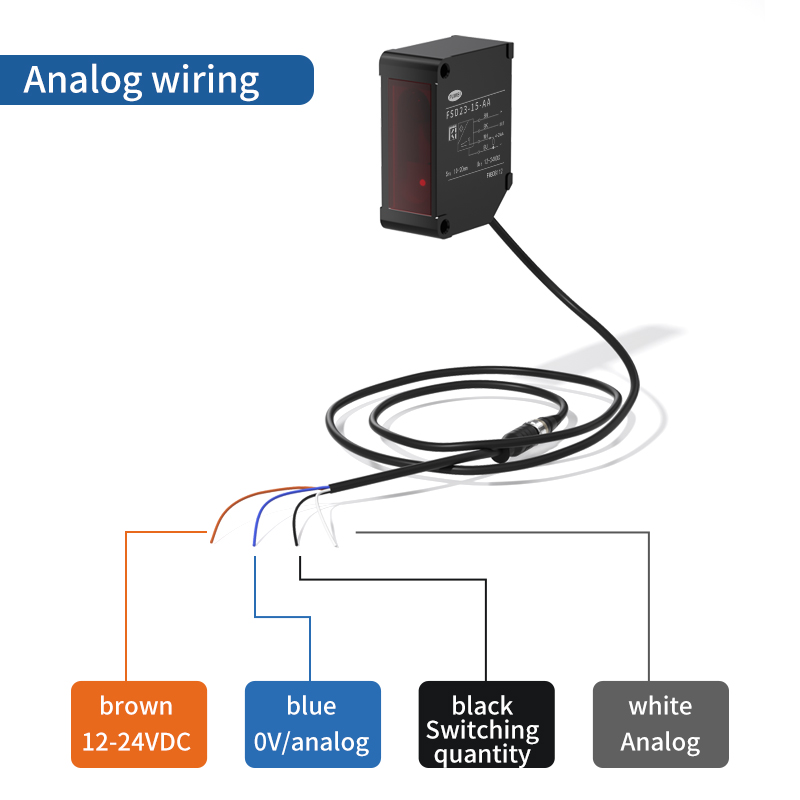

아날로그 배선:

제품 크기:

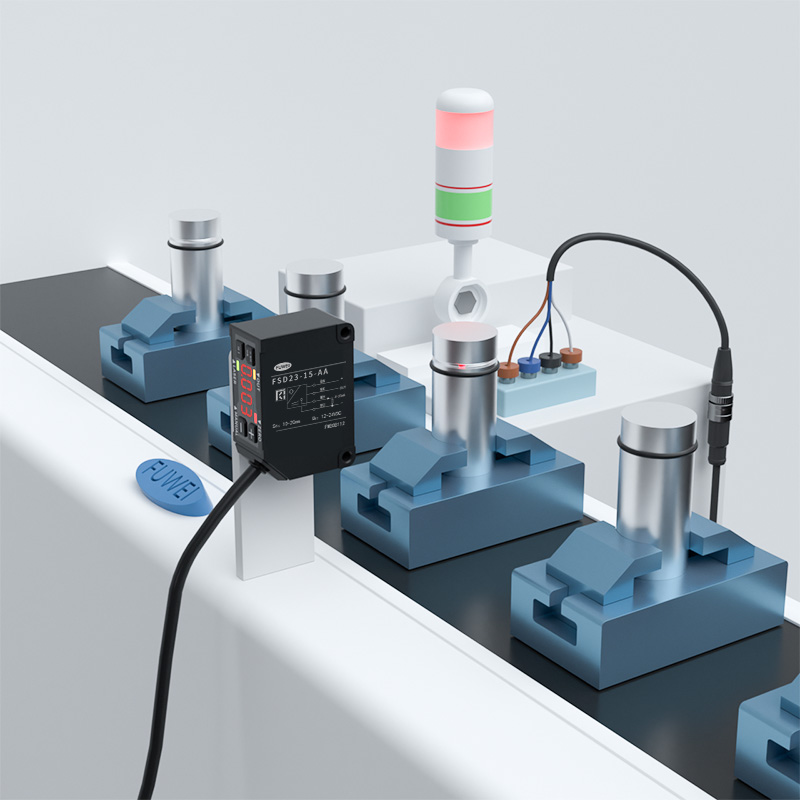

애플리케이션 쇼케이스:

그리퍼 거리 측정

디스펜싱 바늘 위치 감지

보드 높이 모니터링

자동 토치 높이 제어

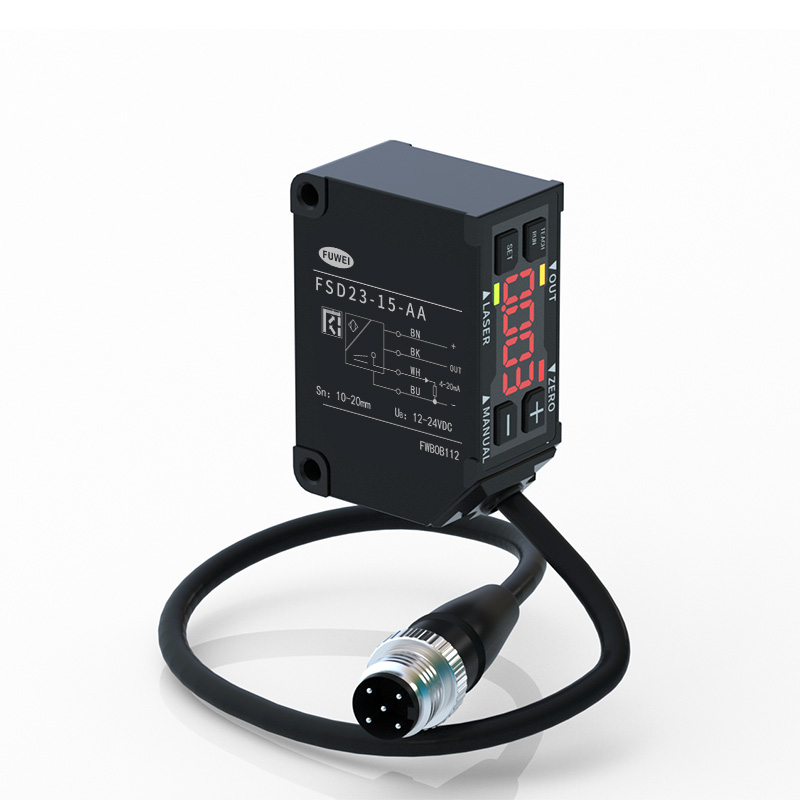

제품 디스플레이:

모드 및 기본 작동:

모드 간 전환 방법

"ZERO/RUN" 버튼을 한 번 누르면 감지 모드로 돌아갑니다. "MANUAL" 표시등이 기본 설정 모드 또는 세부 설정 모드일 때 표시등이 켜집니다.

매개변수 값을 설정하는 방법

"+" 및 "One" 버튼: 항목 선택 설정 설정 값 조정. "ZERO/RUN" 버튼: 한 번 누르면 감지 모드로 돌아갑니다.

명세서:

부품 번호	아날로그 전류 4-20mA	FSD23-15-AA	FSD23-35-AA	FSD23-100-AA	FSD23-150-AA
	아날로그 전압 0-10V	FSD23-15-AV	FSD23-35-AV	FSD23-100-AV	FSD23-150-AV
	RS-485 통신	FSD23-15-RS485	FSD23-35-RS485	FSD23-100-RS485	/
	케이블 타이핑기-485 통신	/	/	/	FSD23-150-RS485

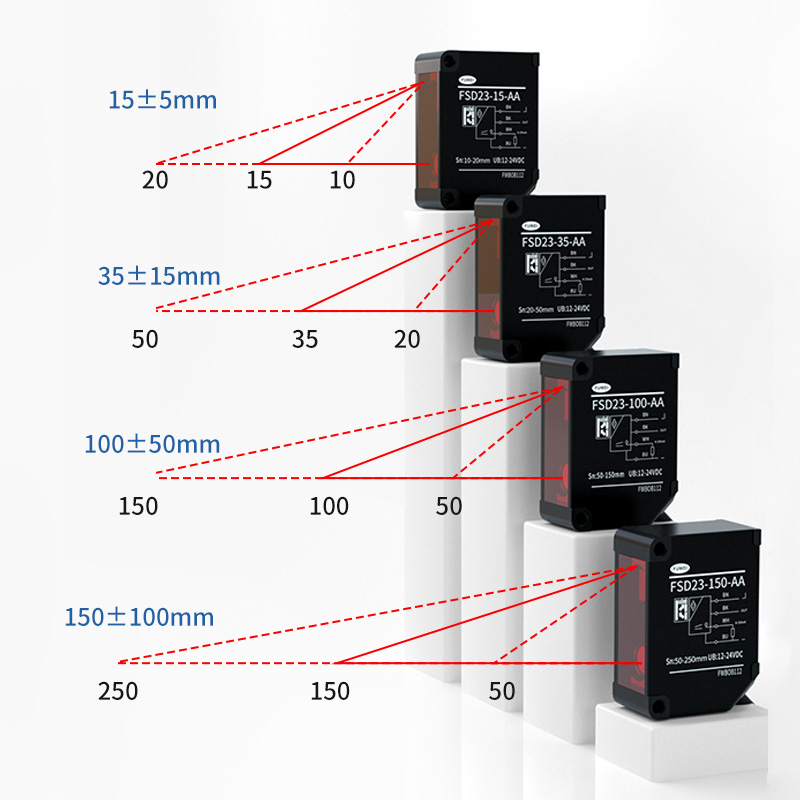

측정 범위 중심		15mm	35mm	100mm	150mm
측정 범위		±5mm	±15mm	±50mm	±100mm
광원	중간. 파장	적색 레이저 다이오드(파장 650nm)
	최대. 출력 파워	390μW		1mW
레이저 수업	IEC/JIS	1등급		2등급
	FDA	클래스 I		2등급
스폿 사이즈*1		0.5*0.7mm	0.45*0.80mm	0.6*0.7mm	0.5*0.55mm
선형성		±0.1% F.S.	±0.1% F.S.	±0.1% F.S.	±0.5% F.S.
반복성*2		1μm	6μm	20μm	60μm
샘플링 기간		500μs / 1000μs / 2000μs / 4000μs / 자동
온도 드리프트(일반적인 값)		±0.02% F.S./⁰C	±0.02% F.S./⁰C	±0.05% F.S./⁰C	±0.08% F.S./⁰C
지시자		레이저 표시기: 녹색 / 제로 재설정 표시기: 빨간색 출력 표시: 주황색 / 모드 표시: 빨간색
MF(다기능) 입력		레이저 OFF, 티칭, 샘플 & 홀드, 원샷, 제로 리셋
제어 출력		NPN/PNP 최대 100mA/DC30V ((잔류전압 최대 1.8V)
현재 소비		최대 70mA
아날로그 전류		출력 4-20mA, 허용 부하 저항 300Ω 이하
아날로그 전압		출력 0-10V, 출력 임피던스 100Ω
보호 회로		역접속 보호, 과전류 보호
보호 카테고리		연결 부분을 포함한 IP67
작동 온도/습도.		-10~50⁰C / 35~85% RH, 프레징이나 결로가 없을 것
보관 온도/습도		-20 ~ 60⁰C / 35 ~85%/RH
주변 조도		태양광: 최대 20,000lx / 백열등 : 3,000lx 이하
진동 저항		10 ~ 55Hz, 복진폭 1.5mm, X,Y,Z 2시간
충격 저항		500mm/s2 (약 50G) X,Y,Z 각 3회
재료		알류미늄
무게		대략. 60g
사양은 별도로 지정하지 않는 한 조건을 기준으로 합니다. 주변 온도: 23⁰C,
공급 전압: 24VDC, 샘플링 주기: 500μs, 평균: 64, 측정 거리: 범위 중심, 테스트 대상: 백색 세라믹
*1 중앙 강도 1/e2(13.5%)로 정의됩니다. 지정된 스폿 크기 이외의 빛 누출이 있을 수 있습니다. 센서는 다음을 수행할 수 있습니다.
감지 영역 근처에 반사율이 높은 물체가 있으면 영향을 받을 수 있습니다.
*2 512 평균 시간
