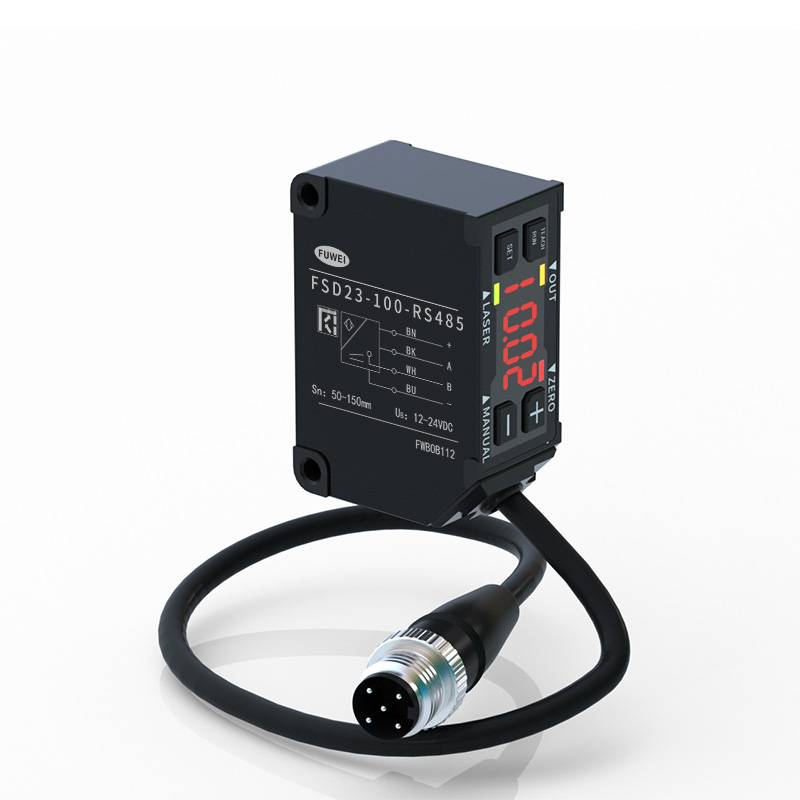

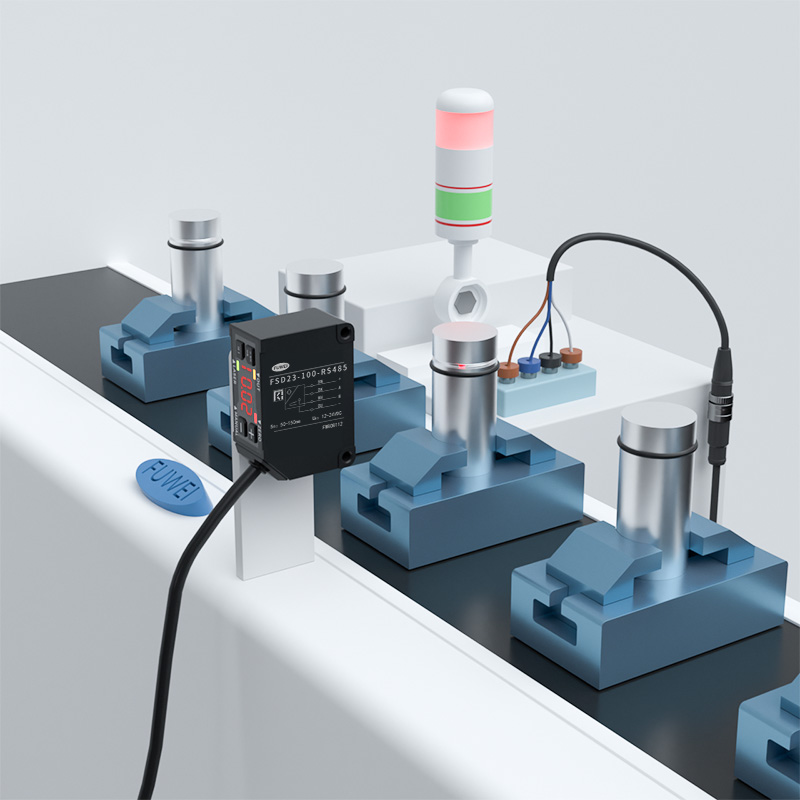

고정밀 디지털 디스플레이 타이틀 라이버 변위 거리 센서

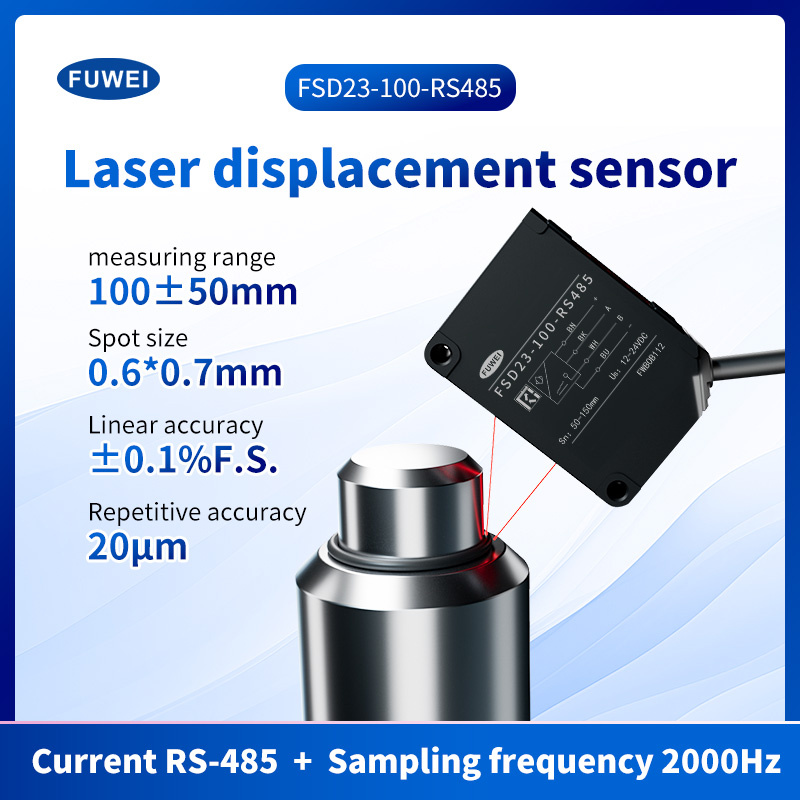

Model:FSD23-100-RS485

고정밀 디지털 디스플레이 타이틀 라이저 변위 거리 센서 부품 번호 ： FSD23-100-RS485 측정 센터 거리 ： 35mm 측정 범위 ： ± 15mm 선형성 : ± 0.1%F.S. 반복성 ： 6μm 제어 출력 ： NPN/PNP MAX.100MA/DC30V ((잔류 전압 1.8V Max.) 공급 전압 ： 24VDC, 샘플링 기간 : 500 μs, 평균화 : 64, 측정 거리 : 범위 중심, 테스트 대상 : 흰색 세라믹 아날로그 전압 출력 ： 출력 0-10V, 출력 임피던스 100ωanalog 전류 출력 ： 출력 4-20MA, 허용 부하 저항 300Ω 미만 보호 ： IP67 수술 온도 / humid. ： -10~50⁰c / 35 ~ 85% rh가 낙담하거나 응축되지 않은 RH

문의 보내기 PDF 다운로드

제품 설명

고정밀 디지털 디스플레이 타이틀 라이저 변위 거리 센서는 다양한 산업 응용 분야에서 매우 정확하고 안정적인 측정을 제공하도록 설계되었습니다. 35mm 중심 거리를 사용하면 ± 15mm 범위 내에서 정확하게 측정 할 수있어 변위의 정확한 감지를 보장합니다. ± 0.1%F.S의 높은 정밀 선형성. 6μM의 반복성은 미세한 변화를 정확하게 감지 해야하는 응용 분야에 적합합니다.

NPN/PNP 제어 출력을 사용하면 다른 제어 시스템과 쉽게 인터페이스 할 수 있으며 24VDC 공급 전압은 안정적인 작동을 보장합니다. 500 μs의 레이저 변위 측정 센서 샘플링 기간 및 평균 64는 측정 범위의 중심에서 흰색 세라믹 물체에서 테스트하는 동안 시연 된 바와 같이 안정적인 측정에 기여합니다.

출력 유연성을 위해 레이저 변위 측정 센서는 아날로그 전압 (0-10V, 100Ω 임피던스)과 아날로그 전류 (4-20MA, 최대 부하 저항이 300Ω)를 제공합니다. IP67 보호 등급은 센서를 먼지 및 물 유입으로부터 보호하여 가혹한 산업 환경에서 안정적으로 작동 할 수 있습니다. 또한, 동결 또는 응축의 위험없이 넓은 작동 온도 및 습도는 각각 -10 ~ 50 ℃ 및 35% 내지 85% RH 범위로 다양한 산업 환경에서 적용 가능성을 더욱 확장시킨다.

명세서:

부품 번호	아날로그 전류 4-20MA	FSD23-15-AA	FSD23-35-AA	FSD23-100-AA	FSD23-150-AA
	아날로그 전압 0-10V	FSD23-15-AV	FSD23-35-AV	FSD23-100-AV	FSD23-150-AV

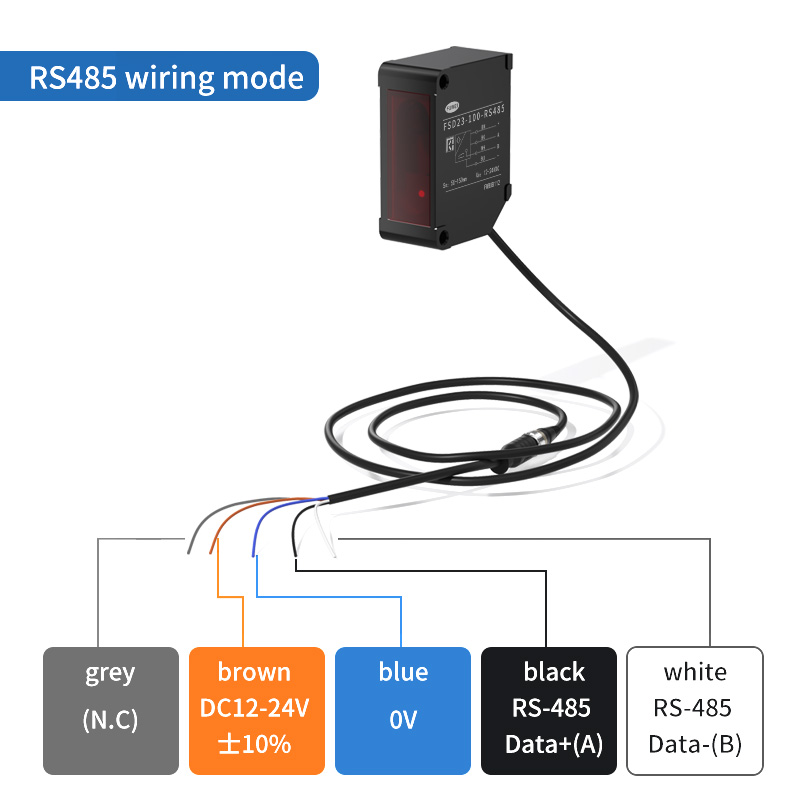

	RS-485 커뮤니케이션	FSD23-15-RS485	FSD23-35-RS485	FSD23-100-RS485	/
	케이블 타이퍼 -485 통신	/	/	/	FSD23-150-RS485

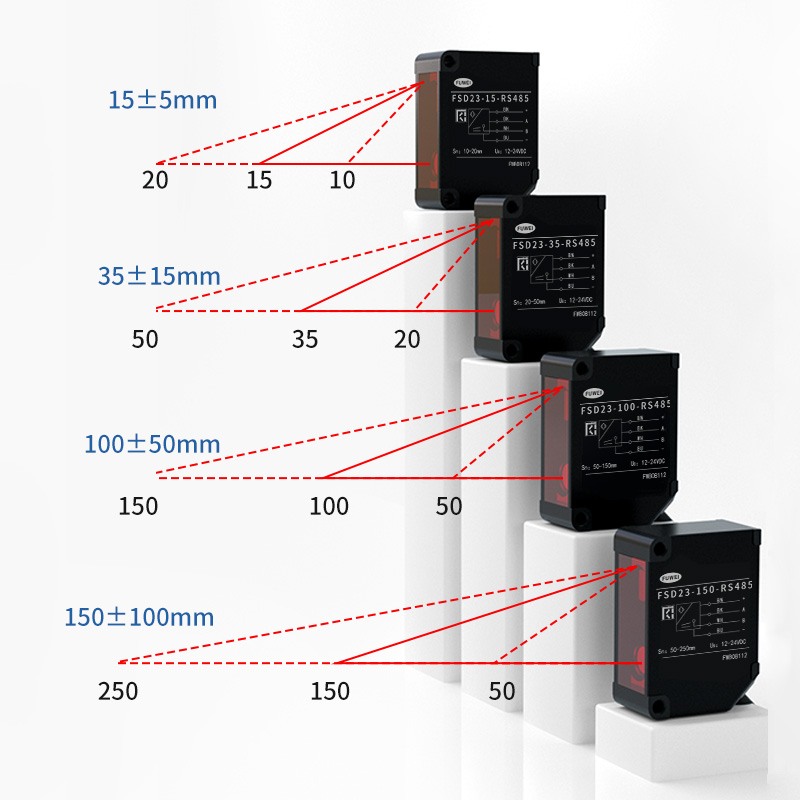

측정 범위의 중심		15mm	35mm	100mm	150mm
측정 범위		± 5mm	± 15mm	± 50mm	± 100mm
광원	중간. 파장	빨간 레이저 다이오드 (파장 650nm)
	맥스. 출력 전원	390 μW		1WW
레이저 클래스	IEM/그의	클래스 1		class2
	FDA	클래스 I		클래스 II
스팟 크기*1		0.5*0.7mm	0.45*0.80mm	0.6*0.7mm	0.5*0.55mm
선형성		± 0.1% F.S.	± 0.1% F.S.	± 0.1% F.S.	± 0.5% F.S.
반복성*2		1mm	6μm	20mm	60mm
샘플링 기간		500ms / 1000ms / 2000ms / 4000ms / 자동
온도 드리프트 (일반적인 값)		± 0.02% F.S./⁰c	± 0.02% F.S./⁰c	± 0.05% F.S./⁰c	± 0.08% F.S./⁰c

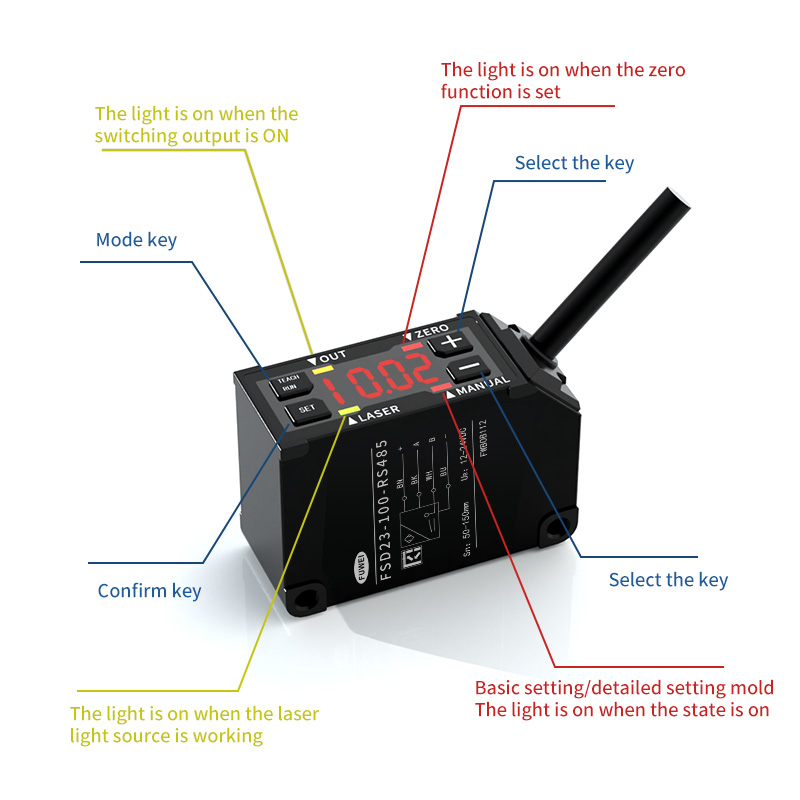

지시자		레이저 표시기 : 녹색 / 제로 리셋 표시기 : 빨간색 출력 표시기 : 오렌지 / 모드 표시기 : 빨간색
MF (다중 함수) 입력		레이저 끄기, 교육, 샘플 및 홀드, 한 샷, 제로 리셋
제어 출력		NPN/PNP MAX.100MA/DC30V ((잔류 전압 1.8V Max.)
현재 소비		최대 70ma.
아날로그 전류		출력 4-20MA, 300Ω 미만의 허용 하중 저항
아날로그 전압		출력 0-10V, 출력 임피던스 100Ω
보호 회로		현재 보호를 통해 연결 방지
보호 범주		연결 부분을 포함한 IP67
운영 온도/humid.		-10 ~ 50 /c / 35 ~ 85% rh가 낙담하거나 응축되지 않음
스토리지 온도/humid.		-20 ~ 60 /C / 35 ~ 85% / RH
주변 조명		태양 라이트 : 20,000 lx max. / 백열 램프 : 3,000 LX Max.
진동 저항		10 ~ 55Hz, 이중 진폭 1.5mm, X, Y, Z 2 시간 동안
충격 저항성		500mm/s2 (약 50g) x, y, z 각각 3 배
재료		알류미늄
무게		대략 60g
사양은 달리 지정되지 않는 한 조건을 기준으로합니다.
공급 전압 : 24VDC, 샘플링 기간 : 500 μs, 평균 : 64, 측정 거리 : 범위 중심, 테스트 대상 : 흰색 세라믹
*1 중심 강도 1/E2 (13.5%)로 정의됩니다. 지정된 스팟 크기 이외의 누출이있을 수 있습니다. 센서는 할 수 있습니다
감지 영역에 가까운 반사성 물체가있을 때 영향을받습니다.
*2 512 평균 시간
