성능 기능 :
혁신적인 초소형 크기는 다양한 설치 환경에 적응합니다.
4 자리 디지털 디스플레이가있는 내장 컨트롤러
고급 성능과 비교할 수 있습니다.
반복성 : 1μm
업계에서 가장 작고 가벼운 무게; 그리고
장비에서 가장 쉬운 장착/분리; 그리고
경량 다이 캐스트 알루미늄 하우징.
오프셋 및 온도가 장착되어 측정 오류를 효과적으로 억제합니다.
명세서
| 모델 |
케이블 기반을 둔 |
RS-485Correspo-ndence |
|
|
|
FSD23-150-RS485 |
|
M12 플러그- ble |
아날로그 CurrentOutput |

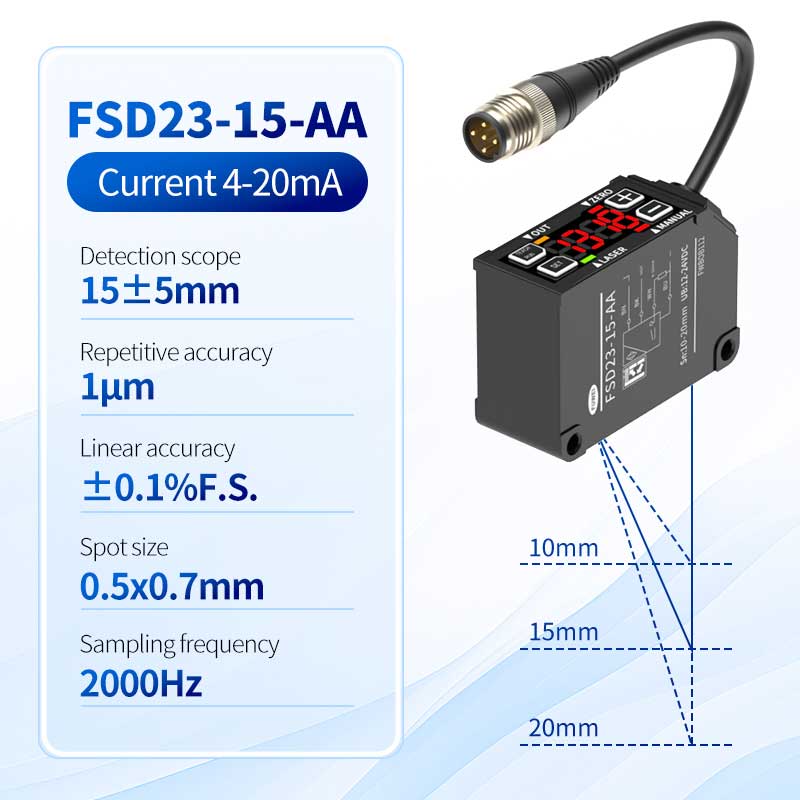

FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
|
아날로그 전압 산출 |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| R5-485Correspo-ndence |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| 감지 거리 (중앙 위치) |
15mm |
35mm |
100mm |
150mm |
||
| 탐지 범위 |
± 5mm |
± 15mm |
50mm |
100mm |
||
| 풀 스케일 (F.S.) |
10mm |
30mm |
100mm |
200mm |
||
| 광원 |
중간*파장 |
레드 다이오드 레이저 |
|
파장 : 655mm |
|
|
| 최대 출력 전력 |
390μW |
|
1WW |
|
||
| 레이저 클래스 |
얼음/지스 |
클래스 1 |
|
클래스 2 |
|
|
| FDA |
클래스 l |
|
클래스 LL |
|
||
| 스팟 크기 ※ 2 |
0.45*0.8mm |
0.6*0.7mm |
0.50*0.55mm |
|||
| 선형 정확도 |
0.1% F.S. |
|
|
0.5% F.S. |
||
| 반복성 ※ 3 |
1um |
6μm |
20UM |
60mm |
||
| 채택주기 |
500μs/1000μs/4000μs/자동 |
|
|
|
|
|
|
온도 드리프트 특성 (참조 값) |
0.02%F.S./° C |
0.05%F.S./° C |
|
0.08%F.S./° C |
||
| 빛 |
레이저 작업 표시기 (녹색) /제로 설정 표시기 (빨간색) /스위칭 출력 표시기 (주황색) /모드 표시기 (빨간색) |
|||||
| 외부 입력 기능 |
레이저 오프, 원격 교육, 샘플 홀드, 단일 펄스 트리거와 같은 RS485 모델 제로 재설정에는 외부 인식 기능이 없습니다 |
|||||
| 아날로그 출력 |
아날로그 전류 유형 |
출력은 4 ~ 20ma이고 허용 하중 저항은 300Ω 이하입니다. |
||||
| 아날로그 전압 유형 |
출력은 0 ~ 10V이고 출력 임피던스는 100Ω입니다 |
|||||
| 출력 전환 ※ 5 |
오픈 컬렉터 출력 (NPN/PNP SWITSTABLE) MAX 100MA/DC30VRESIDUAL 전압 1.8V |
|||||
| 공급 전압 |
아날로그 전류/-485 통신 유형 : DC12-24V+10%; 아날로그 전압 유형 : DC18-24V ± 10% |
|||||
| 현재 소비. 4 |
700ma 이하 |
|||||
| 플러그 가능한 커넥터 |
M12 5 핀 커넥터 (300mm 케이블 포함) |
|||||
| 보호 회로 |
역 연결 보호, 과전류 보호 |
|||||
| 환경 매개 변수 |
보호 정도 |
IP67 (케이블 커넥터 포함) |
||||
| 앰비언트 온도/습도를 사용하십시오 |
-10 ~ 50/35-85%RH (응축/착빙 없음) |
|||||
| 주변 조명 |
햇빛 : 20,000lxorless/백열 : 3,000 LX 이하 10 |
|||||
| 진동 저항 |
10 ~ 55Hz 이중 진폭 1.5mm x, y, z 방향 각각 2 시간 |
|||||
| 충격 저항 |
각각 x, y 및 z 방향에서 500 m/s² (약 50g) 3 회 |
|||||
| 재료 |
|
|
하우징 : 다이 캐스트 알루미늄 렌즈 보드 : PPSU 디스플레이 보드 : 애완 동물 케이블 : 오일 저항 PVC |
|||
| 무게 |
|
|
약 60g (케이블 포함) |
|||
