높은 정밀 레이저 변위 센서

Model:FSD23-150-RS485

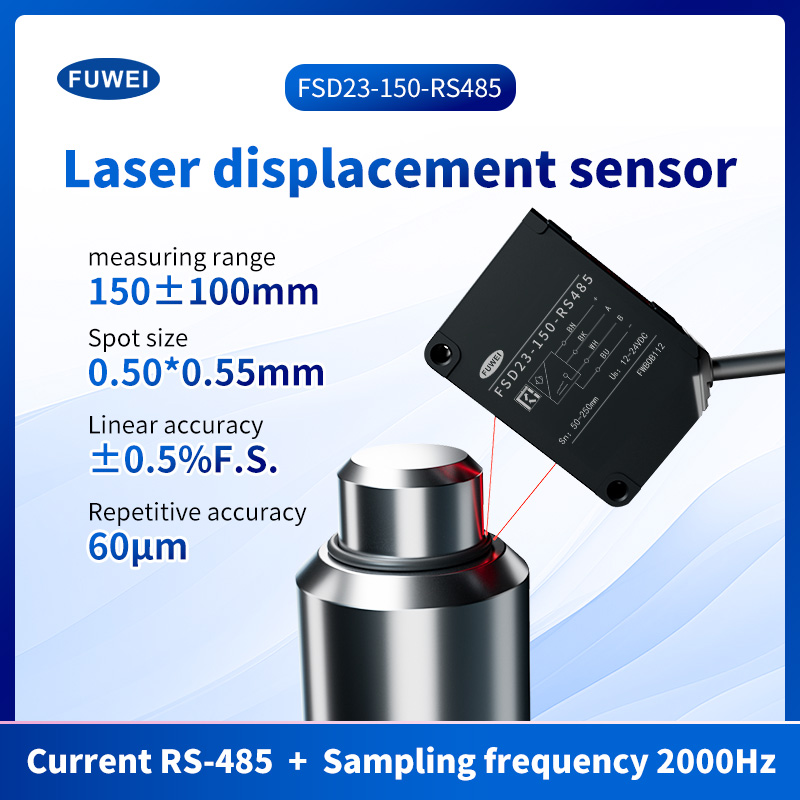

고 정밀 레이저 변위 센서 부품 번호 ： FSD23-150-RS485 측정 센터 거리 ： 150mm 측정 범위 ： ± 100mm 선형성 : ± 0.5%F.S. 반복성 ： 60μm 제어 출력 ： NPN/PNP MAX.100MA/DC30V ((잔류 전압 1.8V Max.) 공급 전압 ： 24VDC, 샘플링 기간 : 500 μs, 평균화 : 64, 측정 거리 : 범위 중심, 테스트 대상 : 흰색 세라믹 아날로그 전압 출력 ： 출력 0-10V, 출력 임피던스 100ωanalog 전류 출력 ： 출력 4-20MA, 허용 부하 저항 300Ω 미만 보호 ： IP67 수술 온도 / humid. ： -10~50⁰c / 35 ~ 85% rh가 낙담하거나 응축되지 않은 RH

문의 보내기 PDF 다운로드

제품 설명

Fuwei는 주요 중국 레이저 변위 SensorfSD23-150-RS485 제조업체, 공급 업체 및 수출국입니다. 우리의 레이저 변위 센서 FSD23-150-RS485가 많은 고객들에 의해 만족되도록 완벽한 제품의 제품을 추구하기 위해 고수합니다. 극단적 인 디자인, 고품질 원자재, 고성능 및 경쟁력있는 가격은 모든 고객이 원하는 것이며 이것이 우리가 제공 할 수있는 것입니다. 물론, 완벽한 애프터 서비스 서비스도 필수적입니다. 레이저 변위 센서 FSD23-150-RS485 시리즈 서비스에 관심이 있으시면 지금 당사에 문의하십시오. 제 시간에 귀하에게 답장을 드리겠습니다!

고 정밀 레이저 변위 센서 제품 특성 :

부품 번호 ： FSD23-150-RS485

측정 센터 거리 ： 150mm

측정 범위 ： ± 100mm

선형성 : ± 0.5%F.S.

반복성 ： 60μm

제어 출력 ： NPN/PNP MAX.100MA/DC30V ((잔류 전압 1.8V Max.)

공급 전압 ： 24VDC, 샘플링 기간 : 500 μs, 평균화 : 64, 측정 거리 : 범위 중심, 테스트 대상 : 흰색 세라믹

아날로그 전압 출력 ： 출력 0-10V, 출력 임피던스 100ωanalog 전류 출력 ： 출력 4-20MA, 허용 부하 저항 300Ω 미만

보호 ： IP67

수술 온도 / humid. ： -10~50⁰c / 35 ~ 85% rh가 낙담하거나 응축되지 않은 RH

고해상도 측정

최대 60 μm의 해상도 로이 장치는 고정밀 측정을 지원하므로 전 세계의 다양한 생산 환경에 적합합니다.

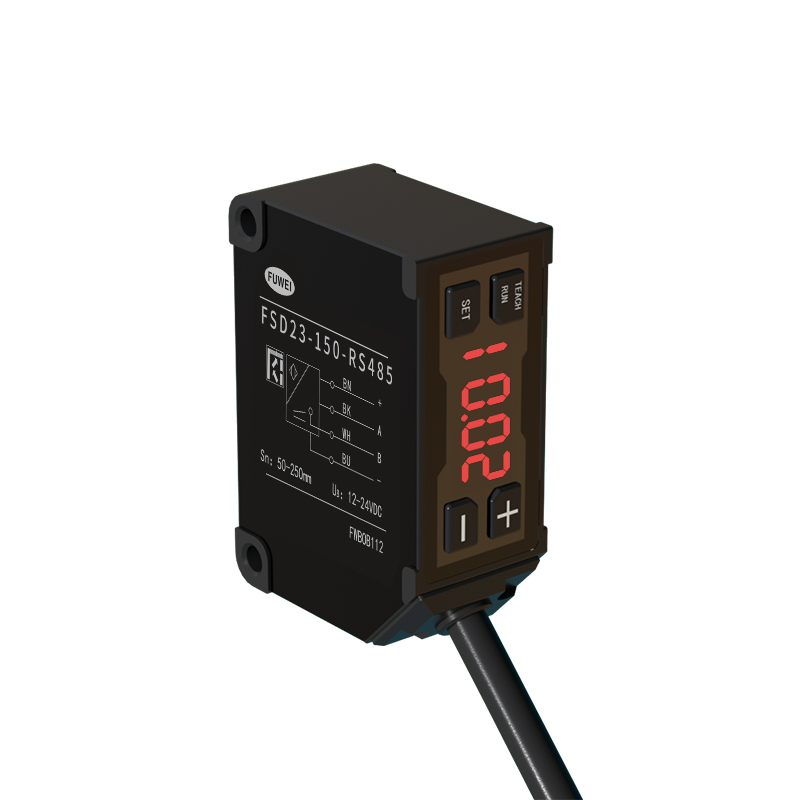

디지털 LED 디스플레이

통합 디지털 디스플레이를 통해 사용자는 변위 값을 쉽게 모니터링하고 설정을 동시에 구성하여 운영 효율성을 향상시킬 수 있습니다.

IP67 등급 보호

IP67 보호 기능으로 설계된 센서는 촉촉하거나 먼지가 많은 조건에서 안정적으로 수행됩니다. 장착 구멍에 금속 라이너를 특징으로하며 0.8 N · M의 토크로 안전한 원주 장착을 지원합니다.

단순화 된 설치

모든 컨트롤러 기능을 센서 자체에 통합함으로써 외부 컨트롤러의 필요성이 제거되어 공간을 절약하고 설치를 간소화합니다.

명세서:

부품 번호	아날로그 전류 4-20MA	FSD23-15-AA	FSD23-35-AA	FSD23-100-AA	FSD23-150-AA
	아날로그 전압 0-10V	FSD23-15-AV	FSD23-35-AV	FSD23-100-AV	FSD23-150-AV
	RS-485 커뮤니케이션	FSD23-15-RS485	FSD23-35-RS485	FSD23-100-RS485	/
	케이블 타이퍼 -485 통신	/	/	/	FSD23-150-RS485

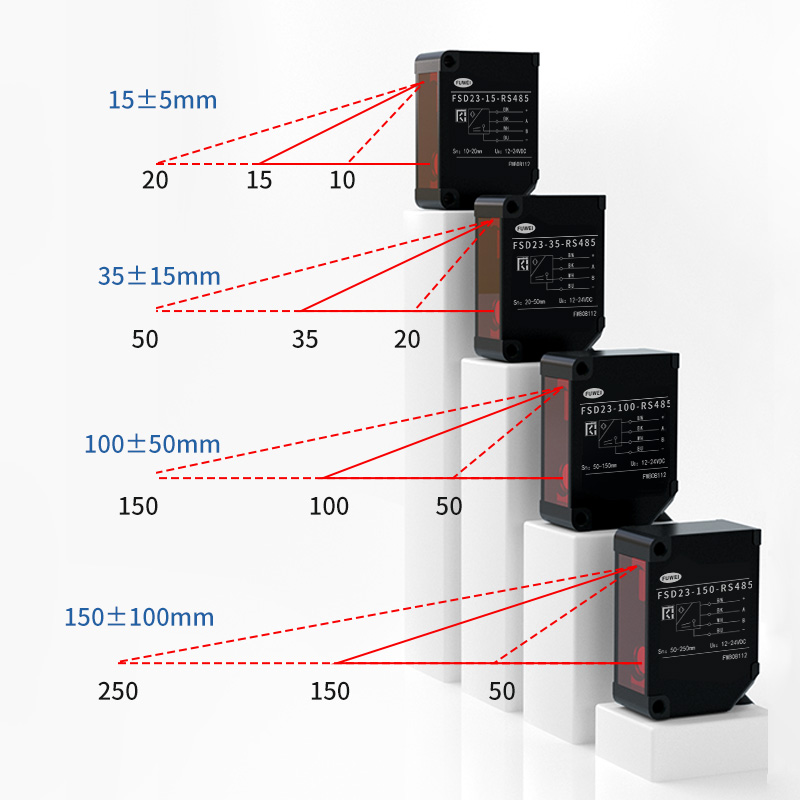

측정 범위의 중심		15mm	35mm	100mm	150mm
측정 범위		± 5mm	± 15mm	± 50mm	± 100mm
광원	중간. 파장	빨간 레이저 다이오드 (파장 650nm)
	맥스. 출력 전원	390 μW		1WW
레이저 클래스	IEM/그의	클래스 1		class2
	FDA	클래스 I		클래스 II
스팟 크기*1		0.5*0.7mm	0.45*0.80mm	0.6*0.7mm	0.5*0.55mm
선형성		± 0.1% F.S.	± 0.1% F.S.	± 0.1% F.S.	± 0.5% F.S.
반복성*2		1mm	6μm	20mm	60mm
샘플링 기간		500ms / 1000ms / 2000ms / 4000ms / 자동
온도 드리프트 (일반적인 값)		± 0.02% F.S./⁰c	± 0.02% F.S./⁰c	± 0.05% F.S./⁰c	± 0.08% F.S./⁰c

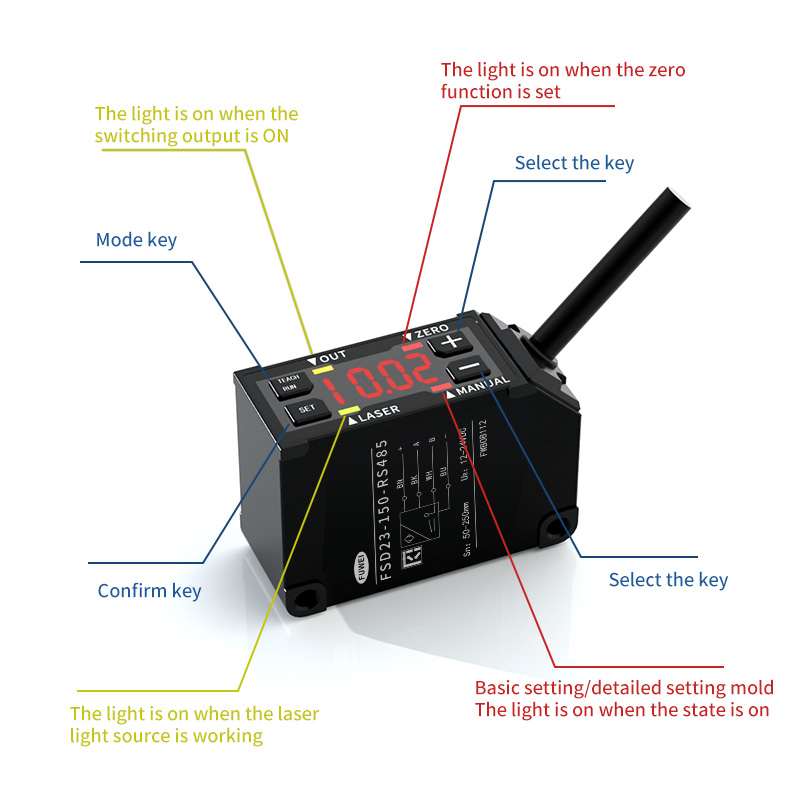

지시자		레이저 표시기 : 녹색 / 제로 리셋 표시기 : 빨간색 출력 표시기 : 오렌지 / 모드 표시기 : 빨간색
MF (다중 함수) 입력		레이저 끄기, 교육, 샘플 및 홀드, 한 샷, 제로 리셋
제어 출력		NPN/PNP MAX.100MA/DC30V ((잔류 전압 1.8V Max.)
현재 소비		최대 70ma.
아날로그 전류		출력 4-20MA, 300Ω 미만의 허용 하중 저항
아날로그 전압		출력 0-10V, 출력 임피던스 100Ω
보호 회로		현재 보호를 통해 연결 방지
보호 범주		연결 부분을 포함한 IP67
운영 온도/humid.		-10 ~ 50 /c / 35 ~ 85% rh가 낙담하거나 응축되지 않음
스토리지 온도/humid.		-20 ~ 60 /C / 35 ~ 85% / RH
주변 조명		태양 라이트 : 20,000 lx max. / 백열 램프 : 3,000 LX Max.
진동 저항		10 ~ 55Hz, 이중 진폭 1.5mm, X, Y, Z 2 시간 동안
충격 저항성		500mm/s2 (약 50g) x, y, z 각각 3 배
재료		알류미늄
무게		대략 60g
사양은 달리 지정되지 않는 한 조건을 기준으로합니다.
공급 전압 : 24VDC, 샘플링 기간 : 500 μs, 평균 : 64, 측정 거리 : 범위 중심, 테스트 대상 : 흰색 세라믹
*1 중심 강도 1/E2 (13.5%)로 정의됩니다. 지정된 스팟 크기 이외의 누출이있을 수 있습니다. 센서는 할 수 있습니다
감지 영역에 가까운 반사성 물체가있을 때 영향을받습니다.
*2 512 평균 시간
