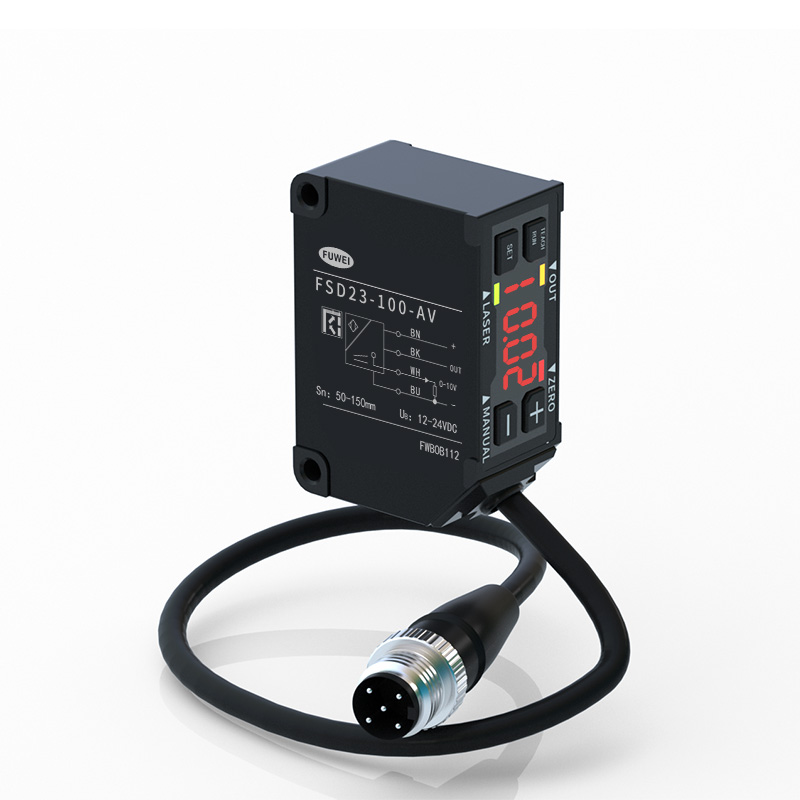

레이저 변위 센서 FSD23-100-AV 아날로그 전압 0-10V

Model:FSD23-100-AV

레이저 변위 센서 아날로그 전압 0-10V 부품 번호:FSD23-100-AV 측정 중심 거리 : 100mm 측정 범위: ±50mm 선형성: ±0.1%F.S. 반복성: 20μm 제어 출력: NPN/PNP 최대 100mA/DC30V((잔류 전압 1.8V 이하) 아날로그 전압 출력: 출력 0-10V, 출력 임피던스 100Ω 보호: IP67 작동 온도/습도: -10~50⁰C / 35 ~ 85% RH, 동결이나 결로 없음

문의 보내기 PDF 다운로드

제품 설명

레이저 변위 센서 아날로그 전압 0-10V

부품 번호:FSD23-100-AV

측정 중심 거리 : 100mm

측정 범위: ±50mm

선형성: ±0.1%F.S.

반복성: 20μm

제어 출력: NPN/PNP 최대 100mA/DC30V((잔류 전압 1.8V 이하)

아날로그 전압 출력: 출력 0-10V, 출력 임피던스 100Ω

보호: IP67

작동 온도/습도: -10~50⁰C / 35 ~ 85% RH, 동결이나 결로 없음

명세서:

부품 번호	아날로그 전류 4-20mA	FSD23-15-AA	FSD23-35-AA	FSD23-100-AA	FSD23-150-AA
	아날로그 전압 0-10V	FSD23-15-AV	FSD23-35-AV	FSD23-100-AV	FSD23-150-AV
	RS-485 통신	FSD23-15-RS485	FSD23-35-RS485	FSD23-100-RS485	/
	케이블 타이핑기-485 통신	/	/	/	FSD23-150-RS485
측정 범위 중심		15mm	35mm	100mm	150mm
측정 범위		±5mm	±15mm	±50mm	±100mm
광원	중간. 파장	적색 레이저 다이오드(파장 650nm)
	최대. 출력 전력	390μW		1ww
레이저 수업	IEM/그의	1등급		2등급
	FDA	클래스 I		2등급
스폿 사이즈*1		0.5*0.7mm	0.45*0.80mm	0.6*0.7mm	0.5*0.55mm
선형성		±0.1% F.S.	±0.1% F.S.	±0.1% F.S.	±0.5% F.S.
반복성*2		1mm	6μm	20mm	60mm
샘플링 기간		500MS / 1000MS / 2000MS / 4000MS / 자동
온도 드리프트(일반적인 값)		±0.02% F.S./⁰C	±0.02% F.S./⁰C	±0.05% F.S./⁰C	±0.08% F.S./⁰C
지시자		레이저 표시기: 녹색 / 제로 재설정 표시기: 빨간색 출력 표시: 주황색 / 모드 표시: 빨간색
MF(다기능) 입력		레이저 OFF, 티칭, 샘플 & 홀드, 원샷, 제로 리셋
제어 출력		NPN/PNP 최대 100mA/DC30V((잔류전압 최대 1.8V)
현재 소비		최대 70mA
아날로그 전류		출력 4-20mA, 허용 부하 저항 300Ω 이하
아날로그 전압		출력 0-10V, 출력 임피던스 100Ω
보호 회로		역접속 보호, 과전류 보호
보호 카테고리		연결 부분을 포함한 IP67
작동 온도/습도.		-10~50⁰C / 35~85% RH, 프레징이나 결로가 없을 것
보관 온도/습도		-20 ~ 60⁰C / 35 ~85%/RH
주변 조도		태양광: 최대 20,000lx / 백열등 : 3,000lx 이하
진동 저항		10 ~ 55Hz, 복진폭 1.5mm, X,Y,Z 2시간
충격 저항		500mm/s2 (약 50G) X,Y,Z 각 3회
재료		알류미늄
무게		대략. 60g
사양은 별도로 지정하지 않는 한 조건을 기준으로 합니다. 주변 온도: 23⁰C,
공급 전압: 24VDC, 샘플링 주기: 500μs, 평균: 64, 측정 거리: 범위 중심, 테스트 대상: 백색 세라믹
*1 중앙 강도 1/e2(13.5%)로 정의됩니다. 지정된 스폿 크기 이외의 빛 누출이 있을 수 있습니다. 센서는 다음을 수행할 수 있습니다.
감지 영역 근처에 반사율이 높은 물체가 있으면 영향을 받을 수 있습니다.
*2 512 평균 시간
