PMMA 광전 센서 제품 특성:
거울, 검정색, 투명체 등 다양한 물체를 안정적으로 감지합니다.
감지 범위가 넓어 물체 위치 편차에 대한 저항력이 강합니다.
배경에 관계없이 원하는 물체를 효과적으로 감지합니다.
지능형 감지로 디지털 산업 강화:
다양한 시나리오에 적합:
위생설치 테스트 핸드
커피 머신 감지 컵
약물 포장 기계 테스트 및 포장
택배박스 내부 물품 감지
색상 안정성
쉽게 영향을 받지 않는 제한된 반사 유형
색상 및 재질별로거울, 검은색, 투명 물체도 감지됩니다.

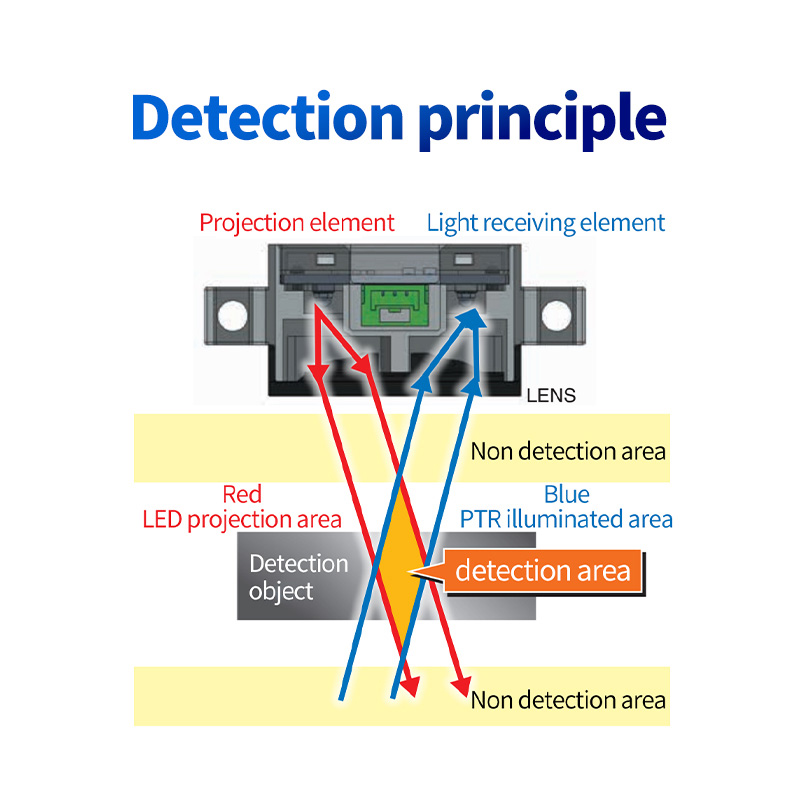

제한된 반사형 센서의 작동 원리
감지된 물체에서 반사광을 받아 존재 여부를 감지합니다. 투사 빔과 수신 영역을 제한하는 광학 시스템을 사용하면 센서로부터 특정 거리(투영 빔이 수신 영역과 일치하는 범위)에 있는 물체만 감지할 수 있습니다.
배경의 영향을 받지 않음
물체의 유무를 효과적으로 감지할 수 있습니다.
일반 센서
① 흰색 물체 감지 거리를 설정하면 검정색 물체는 감지되지 않습니다.
검은색 물체 감지 거리를 설정하면 흰색 배경이 감지됩니다.
리미트 센서
물체의 색상이나 배경과 무관하며 물체의 유무를 효과적으로 감지할 수 있습니다.
거리의 안정성
넓은 감지 범위, 물체의 위치가 오프셋되어 있어도 감지 가능
검정색 물체5-40mm
백색 물체5-60mm
투명한 물체
5-50mm
컬러와 거리 안정성의 균형! 렌즈 설계에 광학 시뮬레이션을 유연하게 활용해보세요!
4가지 유형의 토로이달렌즈로 구성된 자체 설계 구조로 약한 빛만으로도 안정적인 검출이 가능합니다.

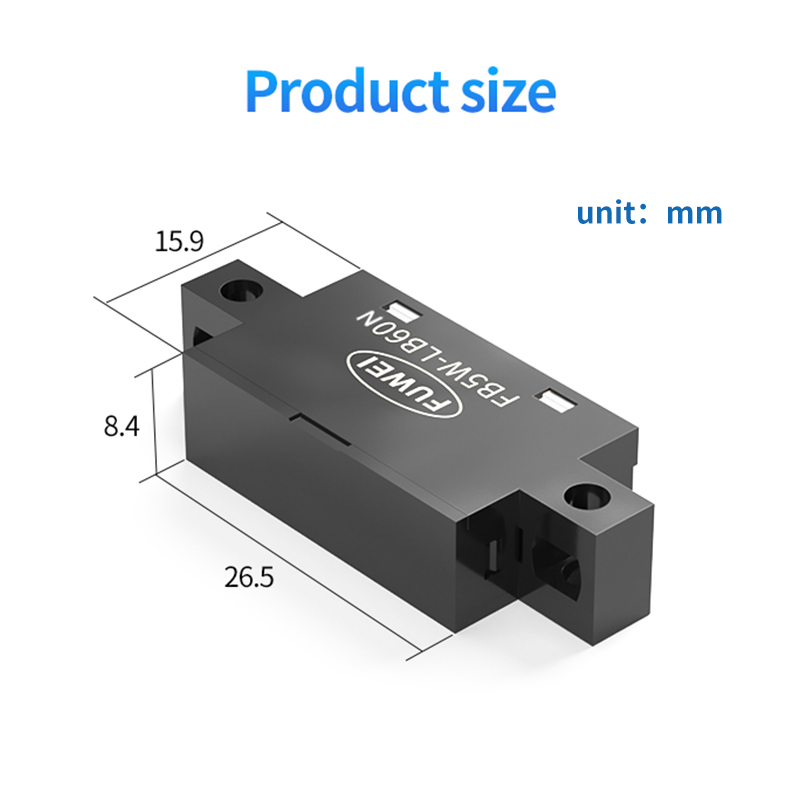

제품 크기:

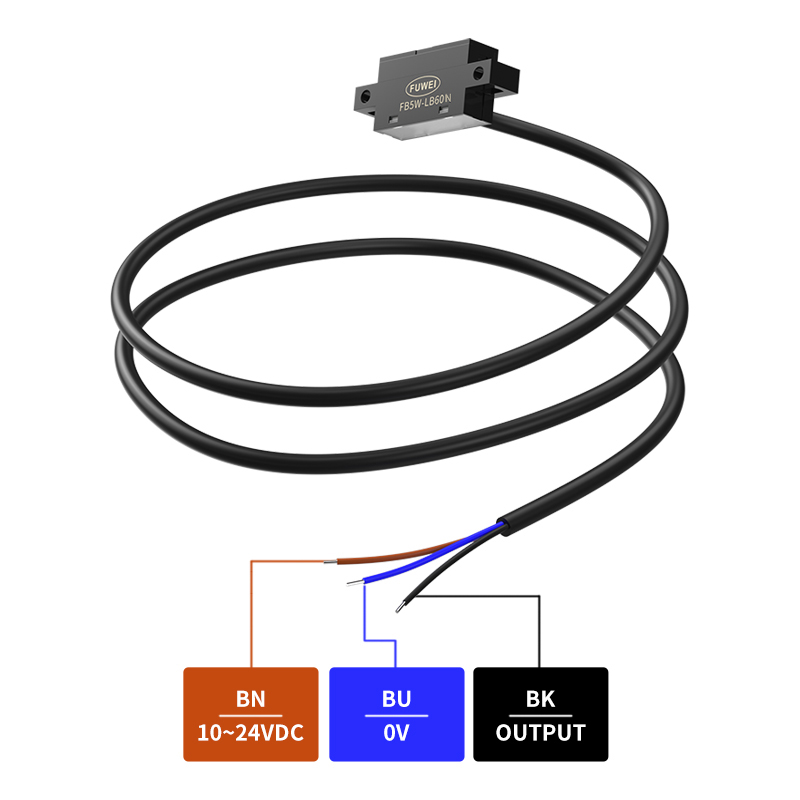

배선 지침:
사양:
최소 감지 대상 스트레스 차이 <20% 조명 전압 온도 범위
유형
제한된 반사 유형
모델
FB5W-LB60N
FB5W-LB60NA
감지 거리
하얀색
5~60mm
검은색
5~40mm
투명한
5~50mm
Ф0.15mm
광원
적외선발광다이오드(850nm)
공급 전압
DC24V±10% 맥동(p-p) 10% 이하
소비전류
20mA이하(DC26.4V에서)
액션 모드
조명에 들어갈 때 켜짐
음영 처리할 때
제어 출력
부하 전원 전압 DC26.4V 이하부하 전류 50mA 이하(잔류 전압 0.8V 이하(부하 전류 50mA 시) 잔류 전압 0.32V 이하(부하 전류 10mA 시) 오픈 콜렉터 출력(NPN 출력)
출력 표시등
빨간색 LED
응답 시간
<영화
분위기 없음
백열등: 3000k 이하, 햇빛: 10000lx 이하
출력잔차
잔류전압 1V 이하(부하전류 10mA 이하) 잔류전압 2V 이하(부하전류 10-100mA 이하)
환경
작동 시:-10~+60°C, 보관 시:-25~+80°C(동결 또는 결로 현상이 없을 것)
진동 내구성
10~55Hz 복진폭 1.5mm, X,Y,Z 방향 2시간
충격 내구성
500m/s', X. Y, Z 각 방향 3회
보호구조
lEC 표준 lp50(단자 제외)
연결 방법
커넥터 유형
무게
약 3.4g(본체만)
쉘 소재
PC
디스플레이 소재
PMMA
렌즈 소재
PC

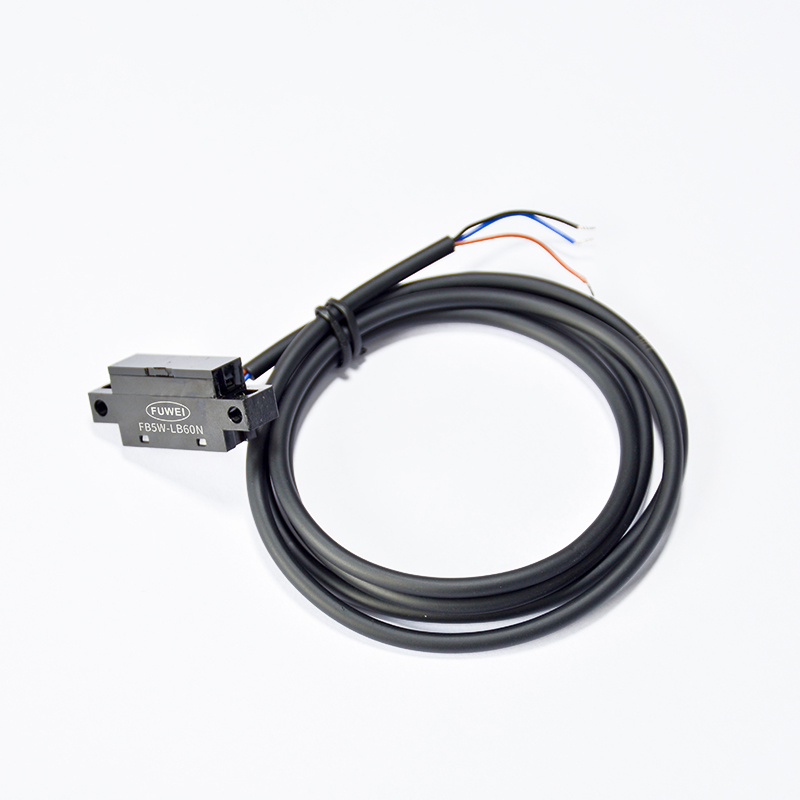

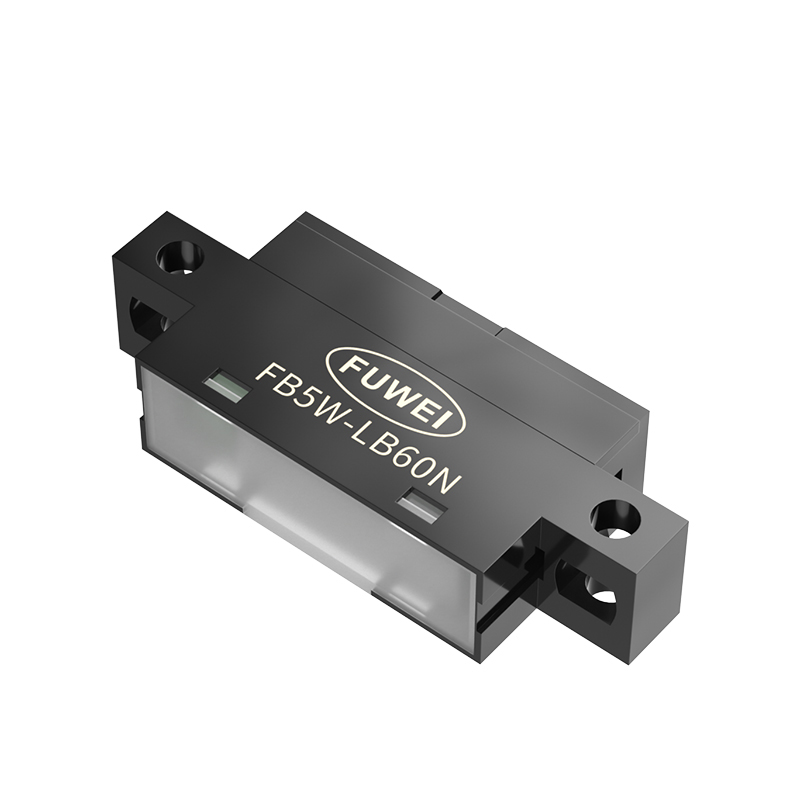

제품 디스플레이:
