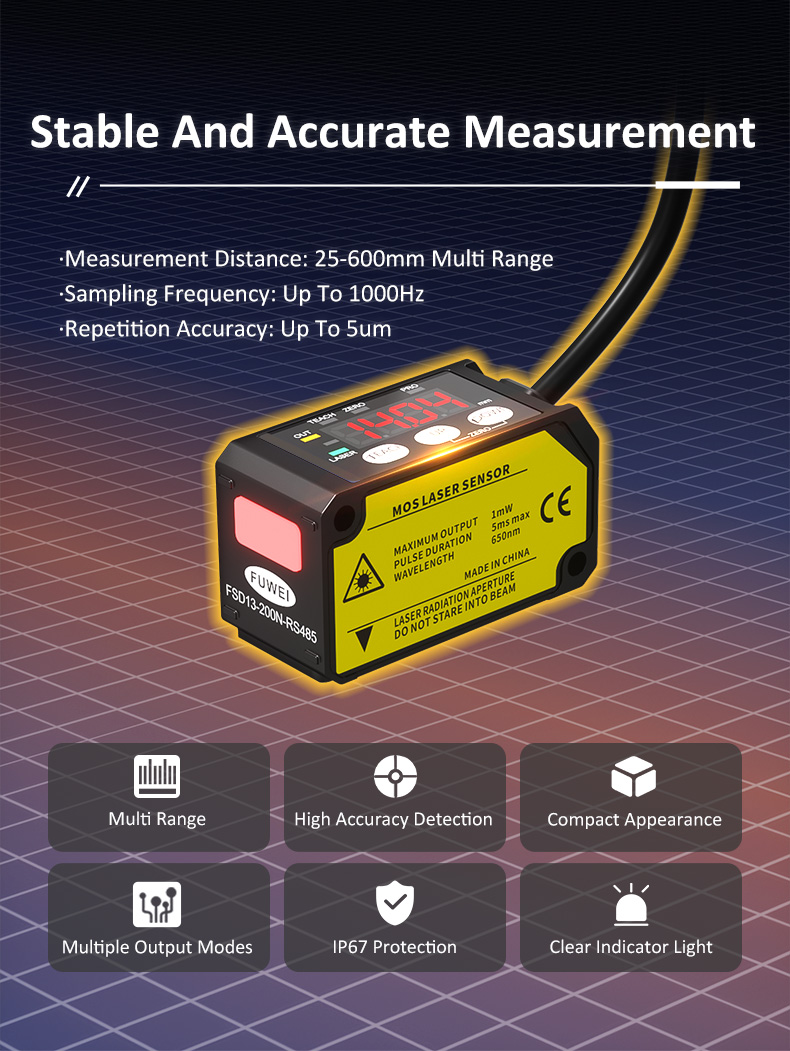

FSD13 시리즈 CMOS 레이저 변위 센서 : 5μm 레벨 정밀도 측정, 1000Hz 고속 응답, 반 인터뷰 및 방수, 여러 시나리오에 적합합니다.

산업 자동화 분야에서 고정밀, 고출력 변위 측정은 항상 생산 효율성과 제품 품질의 핵심 보장이었습니다. Fuwei Electronics의 새로 출시되었습니다CMOS 레이저 변위 센서 FSD13 시리즈획기적인 기술 설계와 엄격한 산업 급 등급 표준을 통해 기계 제조, 전자 포장 및 식품 포장과 같은 산업에 "밀리미터 수준 정밀도 및 마이크로 미터 수준 안정성"지능형 탐지 솔루션을 제공합니다.

1. 산업 측정 정확도의 경계를 재정의하는 다차원 기술 혁신

FSD13 시리즈는 25 ~ 600mm의 광범위한 측정을 다루고 5 μm의 반복성 정확도를 달성하여 소형 부품에서 대형 장비에 이르기까지 전체 스코 나오 적응을 가능하게합니다. 1000Hz 고속 샘플링 주파수는 동적 프로세스 동안 실시간의 미세한 변화를 캡처 할 수 있습니다. 예를 들어, 고속 생산 라인에서 병 캡 개스킷의 존재 또는 부재를 감지 할 때 밀리 초 수준의 응답 속도로 0.1 mm 수준의 정밀 차별을 완료 할 수 있습니다.

핵심 기술 장점 :

고유 한 알고리즘은 정확한 탐지를 가능하게합니다

적응 형 필터링 및 에지 향상 알고리즘을 사용함으로써 FSD13 시리즈는 배경 간섭을 효과적으로 억제하여 0.1mm의 작은 객체의 안정적인 감지를 가능하게합니다. 예를 들어, 반도체 포장에서, 기판 표면에 반사 또는 오염 물질이 있더라도, 알고리즘은 컬 측정 오차가 5μm 미만인지 확인하기 위해 보상합니다.

산업 급 간섭 저항

최적화 된 회로 설계 및 EMC 전자기 호환성 인증을 통해 센서는 강력한 전자기 환경 (예 : CNC 공작 기계 및 용접 워크샵)에서 데이터 안정성을 유지하여 신호 간섭으로 인한 잘못 판단을 방지합니다.

IP67 극한 조건에 대한 보호

FSD13 시리즈는 완전 자동 접착제 코팅 및 밀봉 된 구조 설계를 사용하여 1 미터의 물에 30 분 동안 잠긴 후 정상적으로 작동하여 화학 식물 및 광산과 같은 먼지가 많고 습한 환경에 적합합니다. 예를 들어, 롤 재료 생산 라인에서 장기간 유성 환경에 노출 되더라도 롤 직경 감지 정확도 ± 0.1mm를 유지할 수 있습니다.

II. 현명한 스마트 제조를위한 새로운 가능성을 잠금 해제하여 풀 스카이오 적응성

FSD13 시리즈의 모듈 식 설계 및 다중 인터페이스 호환성은 산업 응용 분야를위한 "범용 센서"입니다.

롤 재료의 동적 모니터링 남은 수량

롤 직경의 변화를 지속적으로 측정하고 알고리즘을 통해 남은 길이를 자동으로 계산함으로써 보충 경보를 미리 트리거합니다. 리튬 이온 배터리 생산 에서이 기능은 재료 폐기물을 15%이상 줄일 수 있습니다.

기판 기절의 지능형 분석

PCB 보드 및 반도체 포장 기판과 같은 유연한 재료의 경우, FSD13 시리즈는 멀티 포인트 스캐닝을 통해 3 차원 변형 맵을 생성하여 엔지니어가 열 프레스 공정 매개 변수를 최적화하고 ± 20μm 이내의 흐름을 제어하는 ​​데 도움이 될 수 있습니다.

정밀 조립 품질 관리

자동차 구성 요소 어셈블리에서 센서는 가이드 핀의 삽입 깊이를 실시간으로 모니터링하여 ± 5μm 이내의 공차 제어를 보장하여 기계적 구조의 안정성을 크게 향상시킬 수 있습니다.

고속 포장 결함 감지

FSD13 시리즈는 1000Hz 샘플링 주파수를 작은 스팟 설계 (최소 φ50μm)와 결합하여 음료병 캡 생산 라인에서 누락되거나 잘못 정렬 된 개스킷의 100% 정확한 감지를 달성하여 0.01% 미만으로 잘못된 음의 속도를 달성합니다.

III. 장기 가치에 대한 신뢰성 설계

FSD13 시리즈의 전체 수명주기 안정성은 세 가지 핵심 설계에서 비롯됩니다.

하드웨어 수준 내구성

알루미늄 합금 다이 캐스트 하우징과 스크래치 저항성 사파이어 렌즈를 특징으로하는이 제품은 -20 ° C ~ +80 ° C 범위의 1 천만 개의 기계적 진동 및 온도 충격을 견딜 수 있으며 광산 및 금속과 같은 극한 환경에서도 데이터 일관성을 유지할 수 있습니다.

소프트웨어 기반 지능형 유지 보수

내장 된 자체 진단 시스템은 레이저 전력 붕괴 및 광 경로 편차와 같은 잠재적 문제를 지속적으로 모니터링하고 RS485 인터페이스를 통해 경고 정보를 원격으로 푸시하여 유지 보수를위한 다운 타임이 30%이상 줄어 듭니다.

다중 보호소 유연한 네트워킹

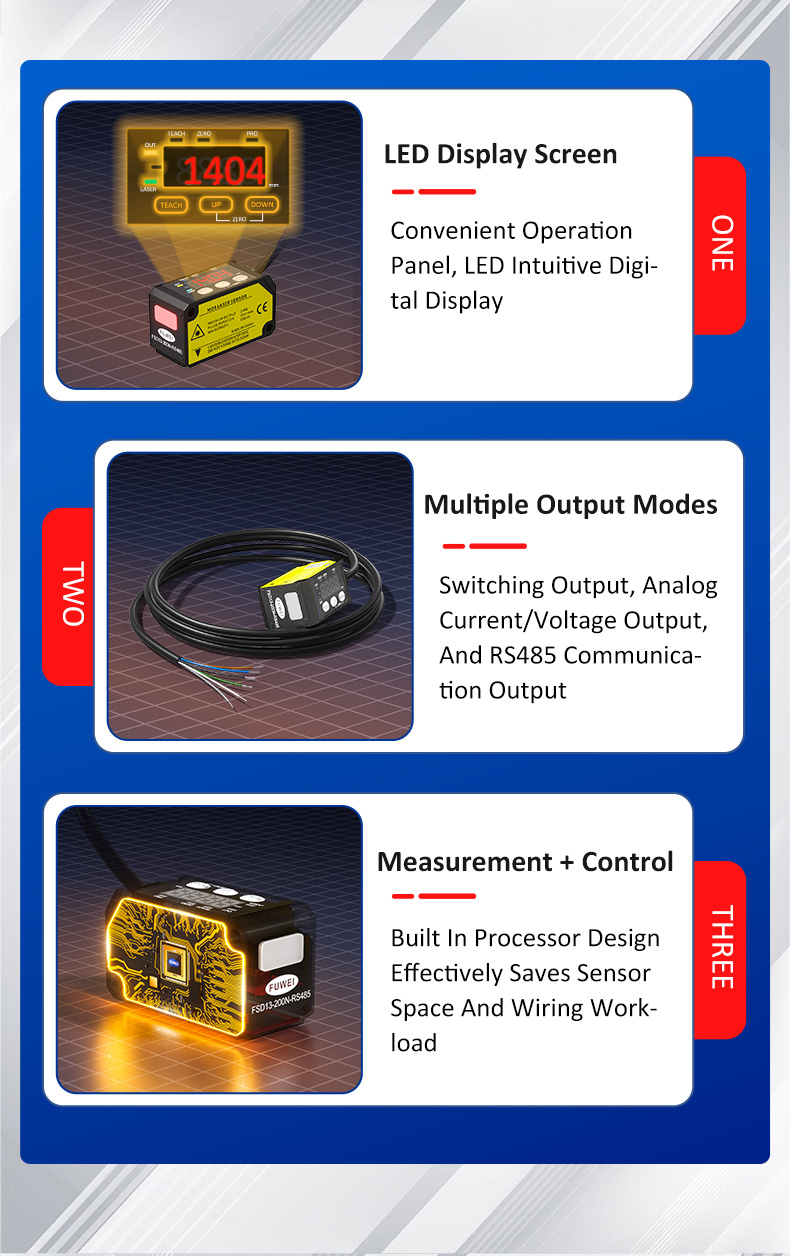

Modbus RTU, 4-20MA 아날로그 신호 및 IO 스위치 신호와 같은 여러 출력 모드를 지원하여 PLC 및 MES 시스템과의 원활한 통합으로 독립형 탐지에서 생산 라인 협업에 이르기까지 지능적인 업그레이드를 달성 할 수 있습니다.

IV. 벤치 마크 응용 프로그램 사례 : 실험실에서 생산 라인까지

Consumer Electronics Company의 Glass Cover Plate 검사 라인에서 FSD13 시리즈는 다음 솔루션을 통해 품질 및 효율성 개선을 모두 달성했습니다.

검사 문제 : 0.3mm 초 얇은 유리의 곡률은 ± 50μm 이내에 제어해야하며 전통적인 접점 기반 측정 방법은 제품 손상을 쉽게 유발할 수 있습니다.
