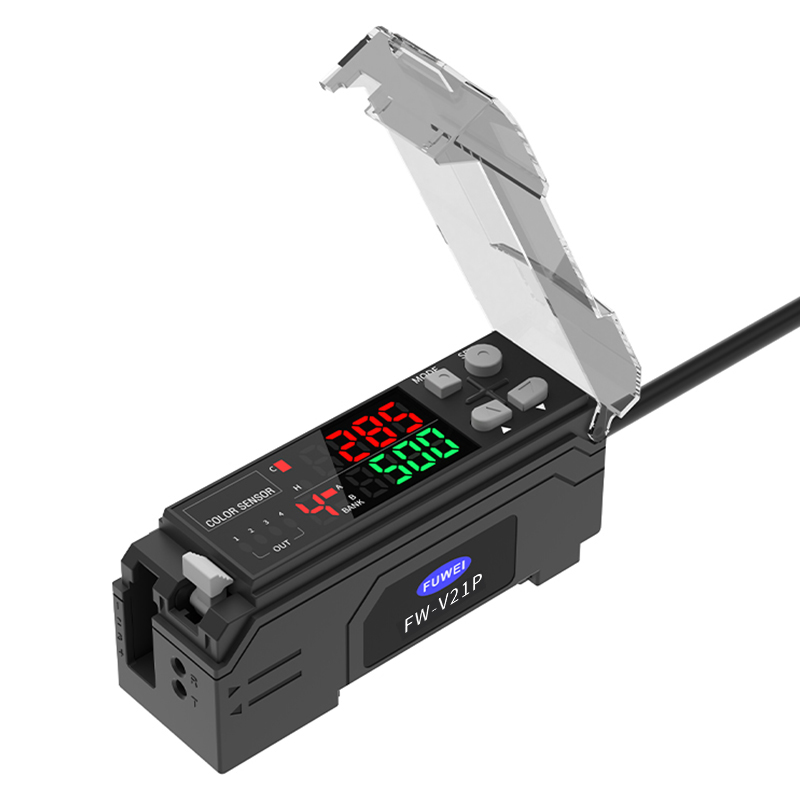

동축 프로브 광원 컬러 센서:

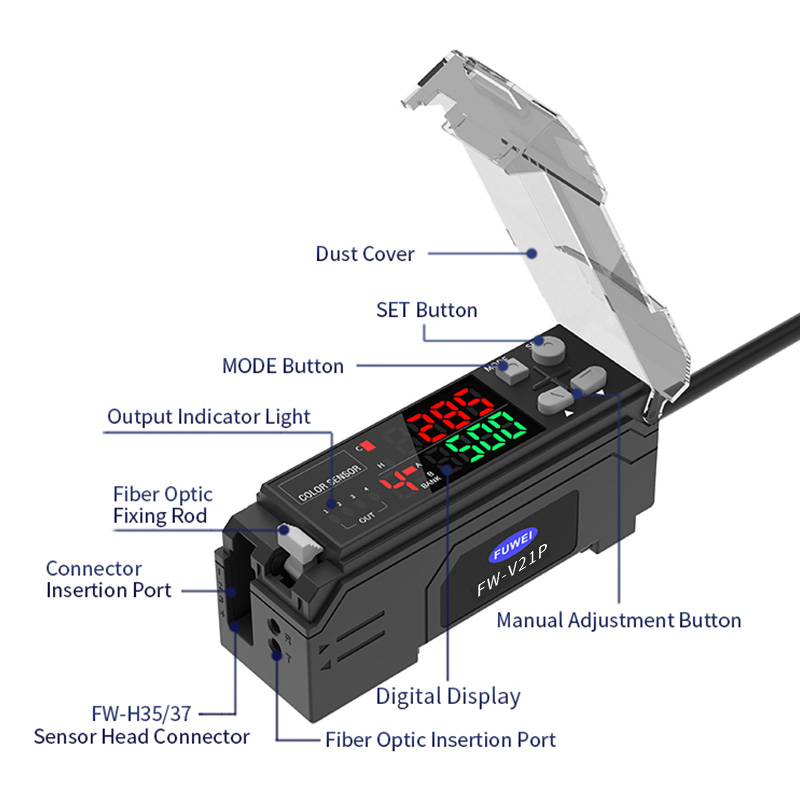

FW-V21P 특징:
8 채널 디자인은 동시에 4가지 색상을 감지할 수 있어 비용과 설치 공간을 절약합니다.
일치하는 색상 프로브는 3000개 이상의 색상을 정확하게 식별할 수 있습니다.
3중 16비트 계산과 미세 색수차를 지원하는 고해상도 증폭기도 인식할 수 있습니다.
다양한 애플리케이션 시나리오에 적합한 다중 감지 모드;
소용량 및 고출력 전용 검출 헤드
감지 헤드는 복합 구조를 사용하고 송신기는 광섬유를 사용하여 놀라운 단일 광점을 생성할 수 있습니다. 동시에 감지 헤드의 부피가 줄어들고 감지 헤드에 수광 회로가 내장되어 감지 능력이 향상됩니다. 그리고 안정성.
미세한 색차인식 기능

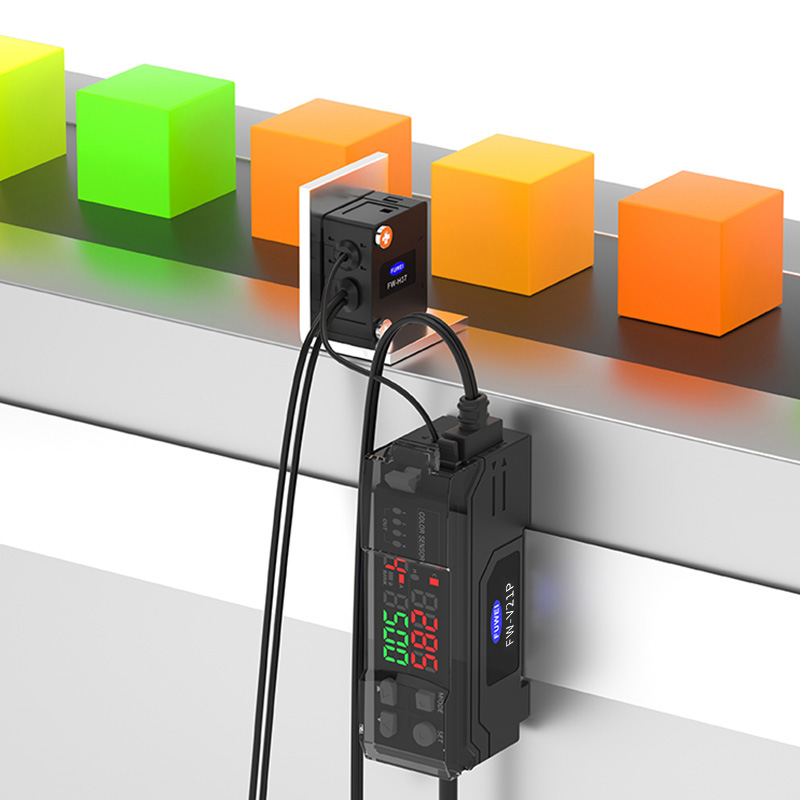

정확한 타겟 인식을 위해 트리플 16비트 RGB 계산을 지원하는 Super RGB 컬러 센서는 3개의 독립적인 컬러 LED를 결합합니다. 다양한 컬러 신호는 색상 인식을 위해 수신기에서 16비트 데이터로 변환되어 감지 정확도를 보장합니다.(사진은 감지된 작업물의 색상을 보여줍니다)
| 증폭기 |
||
| 모델 |
FW-V21N |
FW-V21P |
| NPN |
PNP |
|
| 응답 심 |
200μS(HSP)/1ms(FINE)/4ms(터보)/8ms(SUPER) |
|

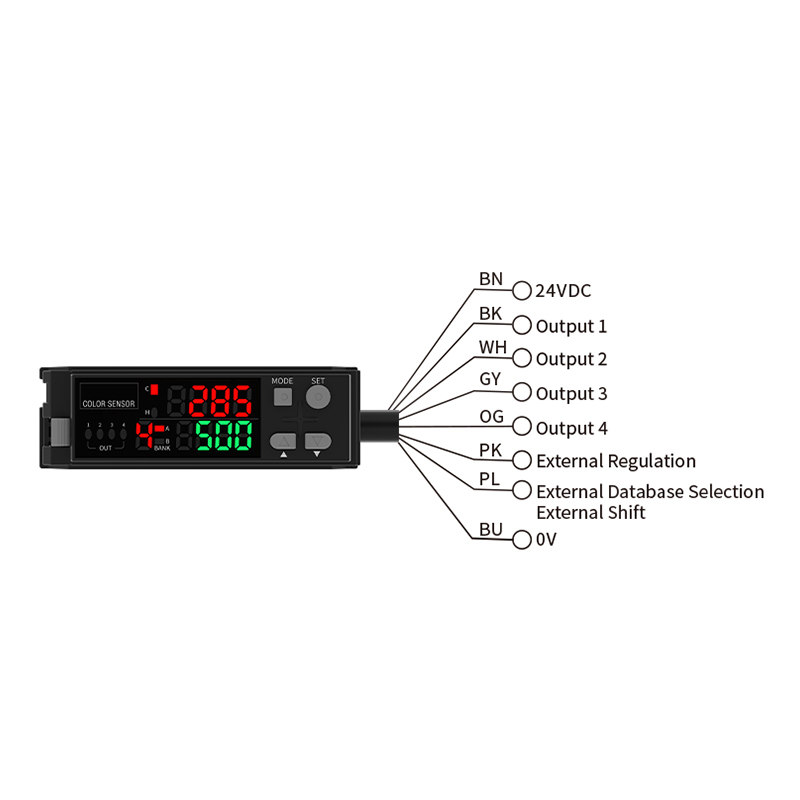

| 제어 출력 |
NPN(PNP)컬렉터 개방회로 X4 채널, 최대 40VDC(30VDC), 1개의 출력이 100mA에 도달, 총 4개 출력, 200mA, 잔류 전압, 최대 1V 도달 |
|
|
보호 회로 |
역전극 보호, 과전류 보호, 과전압 보호 |
|
|
외부 교정 입력 |
입력 시간: 최소 20ms |
|
|
외부 교정 입력 (C/C+I 모드 외부 오프셋 입력(Super I 모드) |
입력 시간: 최소 20ms |
|
| 티피다르 |
타이머 OFF/OFF 딜레이/ON 딜레이/싱글샷 타이머 시간: 1~1.000ms까지 조정 가능(각 도메인마다) |
|
| 전원공급장치 |
24VDC, 변동(P-P): 최대 10% |
|
| 광원 |
적색 LED(665nm)/녹색 LED(520nm)청색 LED(465nm) |
|
|
소비 전류 |
일반 모드: 1.5W(최대 62.5mA) 에코 모드:1W(최대 42.0mA) |
|
|
주변 온도 |
-10 ~ +55°C, 응축 없음 |
|
|
진동 저항 |
10~55Hz, 1.5mm 이중 진폭, n X, Y, Z 방향 각 2시간 |
|
| 재료 |
쉘 및 커버:PC |
|
|
무게(2m 케이블 포함) |
약 150g |
|

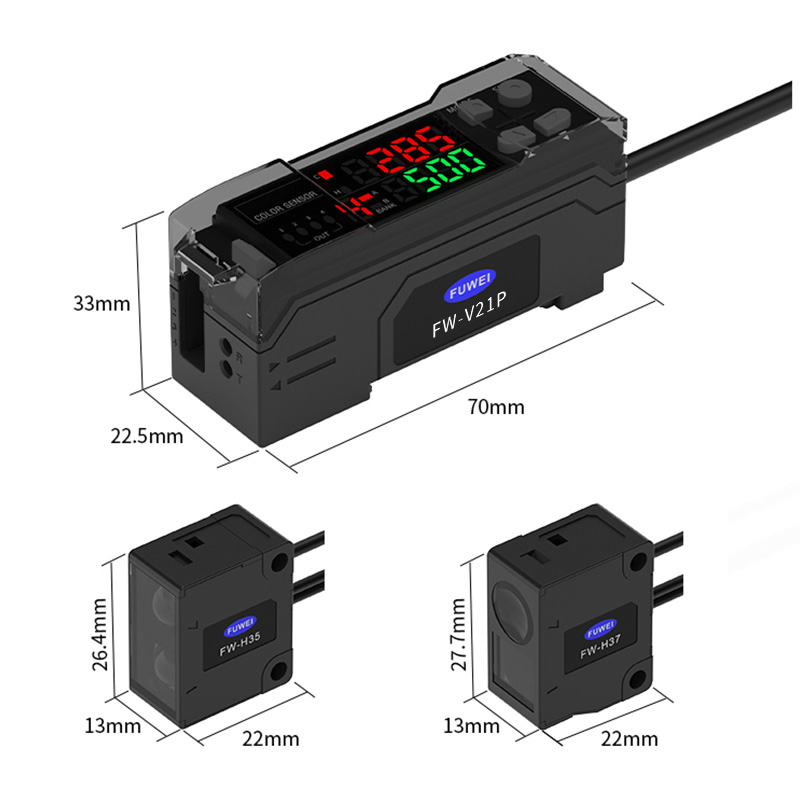

| 유도 헤드 |
||
| 유형 |
큰 광점의 장거리 |
광택 제거, 작은 빔 포인트 |
| 모델 |
FW-H35 |
FW-H37 |
| 감지 범위 |
28~52mm |
11~20mm |
|
최소 조명 스폿 직경 |
40mm 기준 거리 직경 4.5mm |
16mm 기준 거리 직경 1mm |
|
최소 굽힘 섬유 반경 |
25mm |
15mm |
|
환경 밝기 |
백열등: 최대 10000lux 일광: 최대 20000lux |
|
|
환경 밝기 |
-10~+55°C, 응축 없음 |
|
|
진동 저항 |
10~55Hz, 1.5mm 이중 진폭, X, Y, Z 방향 각 2시간 |
|
| 보호 등급 |
IP40 |
|
| 물질 케이싱 |
PC |
|
| 렌즈 캡 |
평가 |
PC 및 304형 스테인레스 스틸 |
|
무게 (2m 케이블 포함) |
약 40g |
약 45g |
