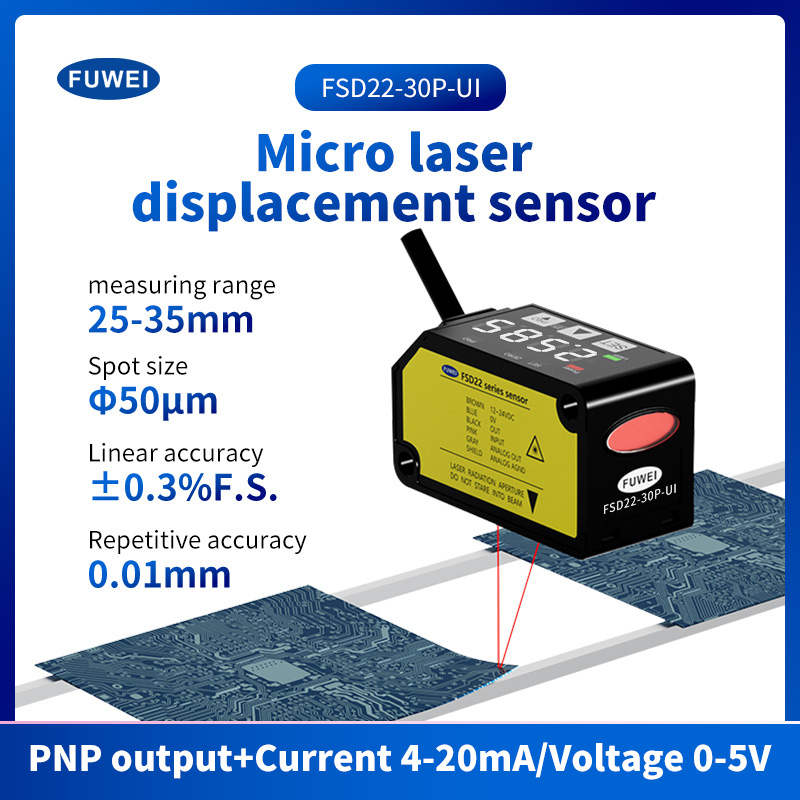

레이저 거리 측정 센서 성능 기능 :
작은 크기, 작은 지점;
높은 탐지 정확도와 높은 가격 성능 비율;
동시에 듀얼 스위칭 및 아날로그 출력.
더 많은 응용 프로그램을위한 다중 탐지 모드.

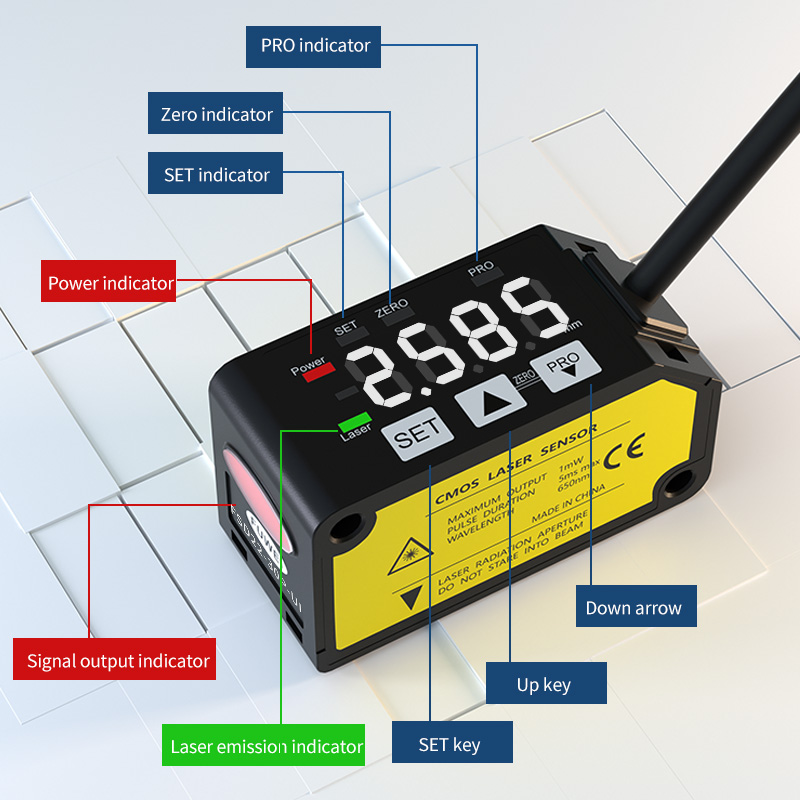

더 나은 시각화를 위해 상단의 큰 출력 표시기; 그리고
밝은 흰색 디지털 튜브가있는 고급 디스플레이; 쉬운 작동 및 설정을위한 멤브레인 키패드.
쉽게 작동 및 설정을위한 멤브레인 버튼.

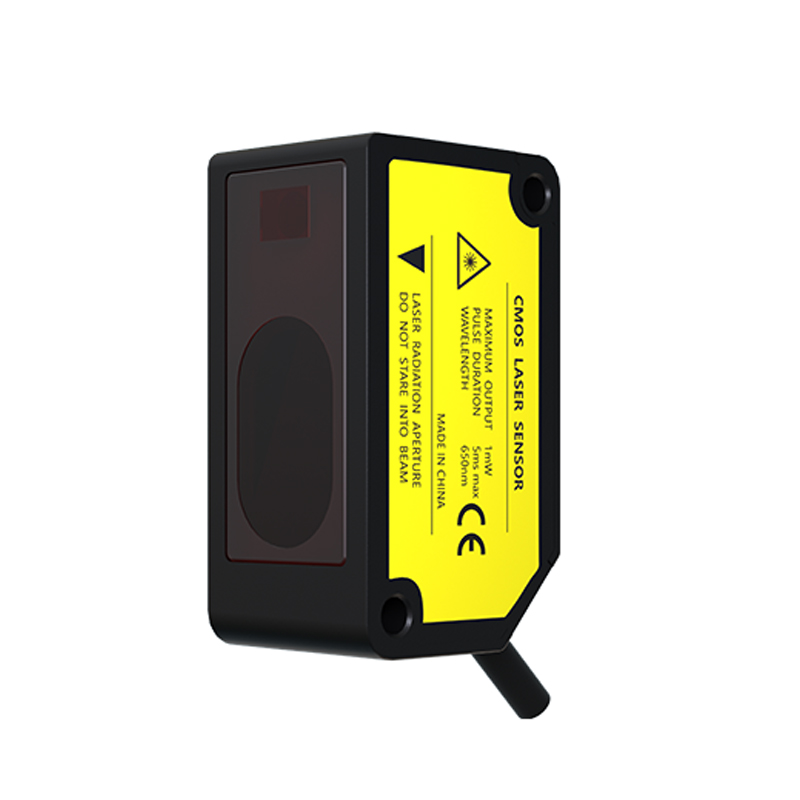

견고성과 내구성을위한 알루미늄 하우징.
매개 변수 사양 ：
| 유형 |
측정 중앙 30mm 유형 |
측정 중앙 50mm 유형 |
측정 중앙 100mm 유형 |
측정 센터 200mm 유형 |
측정 중앙 400mm 유형 |
|
| 아날로그+NPN 출력 |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| 아날로그+PNP 출력 |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| 측정 센터 거리 |
30mm |
50mm |
100mm |
200mm |
400mm |
|
| 측정 범위 |
± 5mm |
± 15mm |
± 35mm |
± 80mm |
± 200mm |
|
| 빔 직경 (주 3) |
대략. ø50μm |
대략 Ø70μm |
대략 Ø120μm |
대략 Ø300μm |
대략 Ø500μm |
|
| 반복성 |
10mm |
30mm |
100mm |
200mm |
300μm (측정 거리 200 ~ 400mm) 800μm (측정 거리 400 ~ 600mm) |
|
| 선형성 |
±0.3%F.S. |
±0.3%F.S. |
± 0.3%F.S. (측정 거리 200 ~ 400mm) ± 0.4%F.S. (측정 거리 400 ~ 600mm) |
|||
| 온도 특성 |
0.03%F.S./° C |
|||||

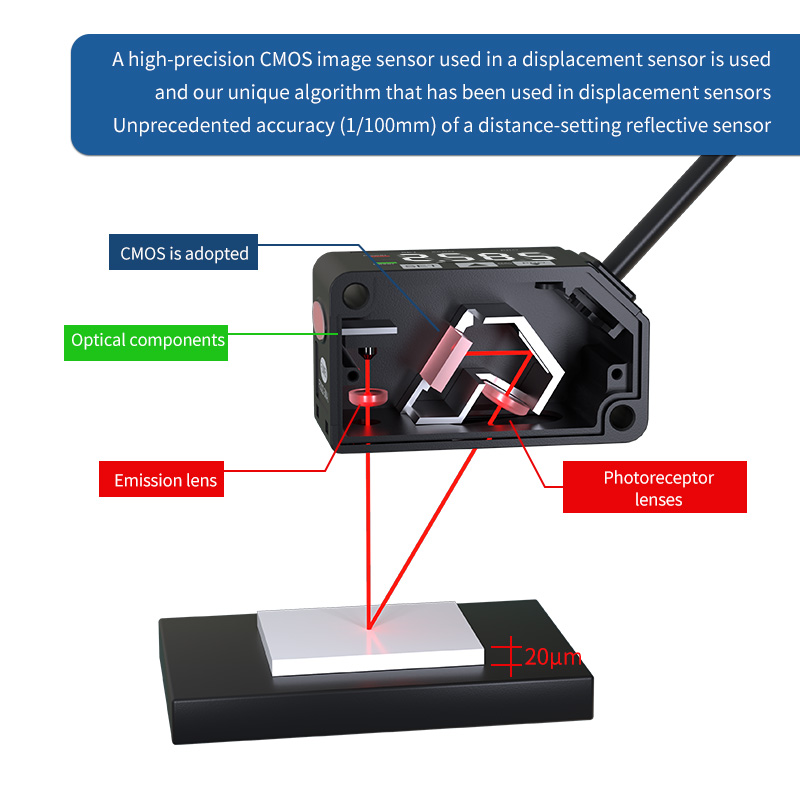

| 광원 |
레드 반도체 레이저 클래스 2 [JIS / IEC / GB / FDA (주 2)] 맥스. 출력 : 1MW, 방출 피크 파장 : 655nm |
|||||
| 공급 전압 |
12 ~ 24V DC ± 10%, 리플 P-P 이하 |
|||||
| 전력 소비 |
40mA 이하(24V DC 공급 전압에서), 65mA 이하(12V DC 공급 전압에서) |
|||||
| 제어 출력 |
NPN 오픈-수집기 트랜지스터 • 최대 싱크 전류 : 50ma • 적용된 전압 : 30V DC 이하 (제어 출력 사이에서 0V) • 잔류 전압 : 1.5V 이하 (50mA 싱크 전류에서) • 누출 전류 : 0.1 MA 이하 |
PNP 오픈-수집기 트랜지스터 • 최대 소스 전류 : 50MA • 적용된 전압 : 30V DC 이하 (제어 출력 사이에서 +V) • 잔류 전압 : 1.5V 이하 (50MA 소스 전류) •누설전류: 0.1mA 이하 |
||||
| 전환 가능 또는 어두운 곳 |
||||||
| 통합 (자동 재설정 유형) |
||||||

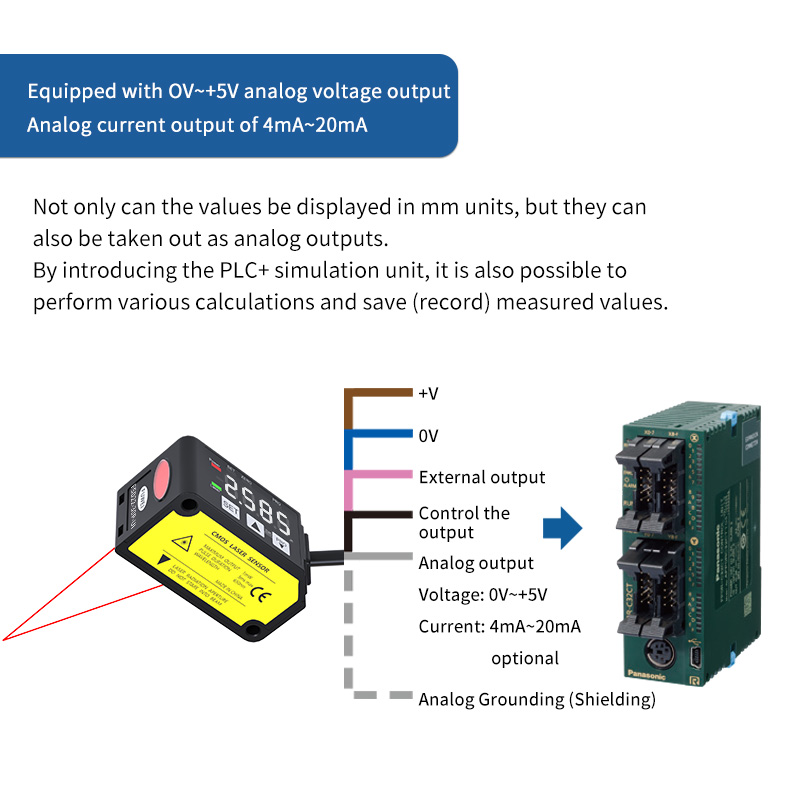

| 아날로그 출력 |
아날로그 전압 출력 |
• 출력 범위 : 0 ~ +5V (알람 : +5.2V) • 출력 임피던스 : 100Ω |
||||
| 아날로그 전류 출력 |
• 출력 범위 : 4 ~ 20mA (알람 : 0ma) • 부하 임피던스 : 300Ω 이하 |
|||||
| 응답 시간 |
1.5ms / 5ms / 10ms 사이에 전환 가능 |
|||||
| 외부 입력 |
NPN 비 접촉 입력 • 입력 조건 유효하지 않은 : +8 ~ +V DC 또는 열기 유효 : 0 ~ +1.2V DC • 입력 임피던스 : 약. 10kΩ |
PNP 비 접촉 입력 • 입력 조건 유효하지 않은 : 0 ~ +0.6V DC 또는 열기 유효 : +4 ~ +V dc • 입력 임피던스 : 약. 10kΩ |
||||
| 보호 |
IP67 (IEC) |
|||||
| 오염 정도 |
2 |
|||||
| 주변 온도 |
-10 ~ +45 ° C (이슬 응축 또는 착빙 허용 없음), 저장 : -20 ~ +60 ° C |
|||||
| 주변 습도 |
35 ~ 85% RH, 저장 : 35 ~ 85% RH |
|||||
| 주변 조명 |
백열등 : 수용면조도 3,000ℓx 이하 |
|||||
| 작동 고도 |
2,000m 이하 |
|||||
| 케이블 |
0.2mm2 5 코어 복합 케이블, 2m 길이 |
|||||
| 재료 |
인클로저 : 알루미늄 다이 캐스트, 앞 표지 : 아크릴 |
|||||
| 무게 |
대략 85G (케이블 포함) |
|||||
| 적용 가능한 표준 |
EMC 지침 준수, FDA 표준, UL 인식 |
|||||
| 참고 : |
|
|
|
|
|
|
| 1) 공급 전압 : 24V DC, 주변 온도 : +20 ° C, 응답 시간 : 10ms 및 측정 센터 거리의 아날로그 출력 값은 지정되지 않은 측정 조건에 사용됩니다. 주제는 백인 도자기입니다. |
||||||
| 2) FDA 표준의 레이저 통지 No. 50에 따르면 FDA 표준을 기반으로합니다. |
||||||
| 3) 이것은 측정 센터 거리의 크기입니다. 이 값은 중심 광 강도의 1/E2 (약 13.5%)를 사용하여 정의되었습니다. 지정된 영역 외부의 누출 빛으로 인해, 감지 지점 주변의 반사율은 지점보다 높을 수 있으며 이는 측정 값에 영향을 줄 수 있습니다. |
||||||
