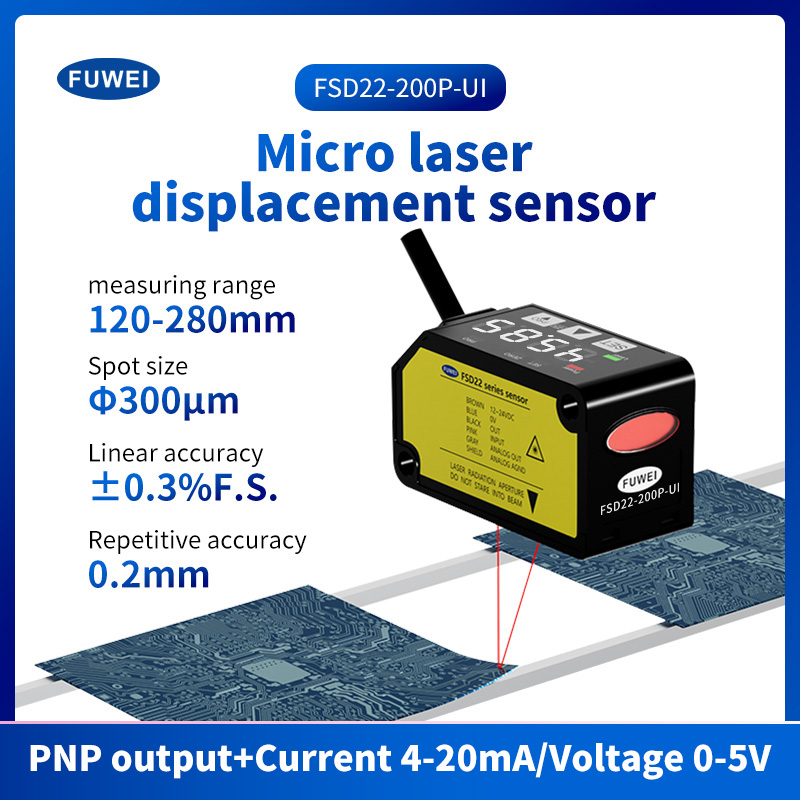

레이저 변위 범위 센서 PNP 출력

Model:FSD22-200P-UI

레이저 변위 범위 센서 PNP 출력 부품 번호 ： FSD22-200P-UI 측정 센터 거리 ： 200mm 측정 범위 ： ± 80mm 선형성 : ± 0.3%F.S. 빔 직경 ： Ø300μm 반복성 ： 200μm 제어 출력 ： PNP 공급 전압 ： 12 ~ 24V DC ± 10% 아날로그 전압 출력 ： 출력 범위 : 0 ~ +5V (알람 : +5.2V) 아날로그 전류 출력 ： 출력 범위 : 4 ~ 20ma (알람 : 0ma) 응답 시간 : 1.5ms / 5ms / 10ms 사이에 전환 가능 보호 ： IP67 주변 온도 ： -10 ~ +45 ° C (이슬 응축 또는 착빙 허용 없음), 저장 : -20 ~ +60 ° C 케이블 : 0.2mm2 5 코어 복합 케이블, 2m 길이

문의 보내기 PDF 다운로드

제품 설명

PNP 출력을 갖는 레이저 변위 범위 센서 PNP 출력 (모델 : FSD22-200P-UI)은 산업 자동화 응용 프로그램에 대한 고 정밀 거리 측정을 제공합니다. 거친 환경에서 안정적인 성능을 위해 설계된이 센서는 고급 레이저 기술과 강력한 구조를 결합하여 까다로운 측정 요구 사항을 충족시킵니다.

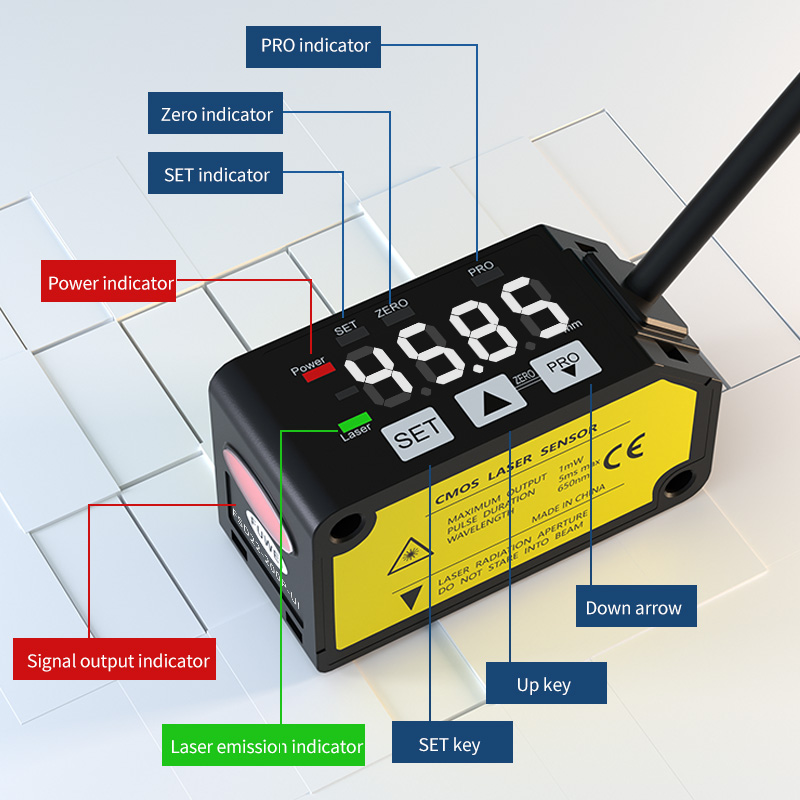

제품 특성 ：

부품 번호 ： FSD22-200P-UI

측정 센터 거리 ： 200mm

측정 범위: ±80mm

선형성 : ± 0.3%F.S.

빔 직경 ： Ø300μm

반복성 ： 200μm

제어 출력 ： PNP

공급 전압 ： 12 ~ 24V DC ± 10%

아날로그 전압 출력 ： 출력 범위 : 0 ~ +5V (알람 : +5.2V)

아날로그 전류 출력 ： 출력 범위 : 4 ~ 20ma (알람 : 0ma)

응답 시간 : 1.5ms / 5ms / 10ms 사이에 전환 가능

보호 ： IP67

주변 온도 ： -10 ~ +45 ° C (이슬 응축 또는 착빙 허용 없음), 저장 : -20 ~ +60 ° C

케이블 : 0.2mm2 5 코어 복합 케이블, 2m 길이

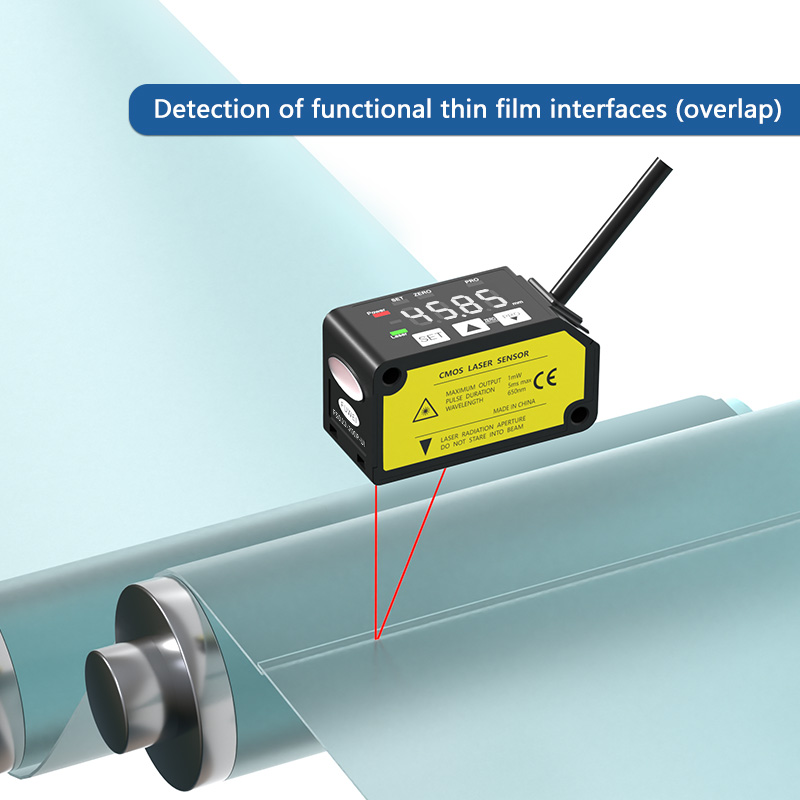

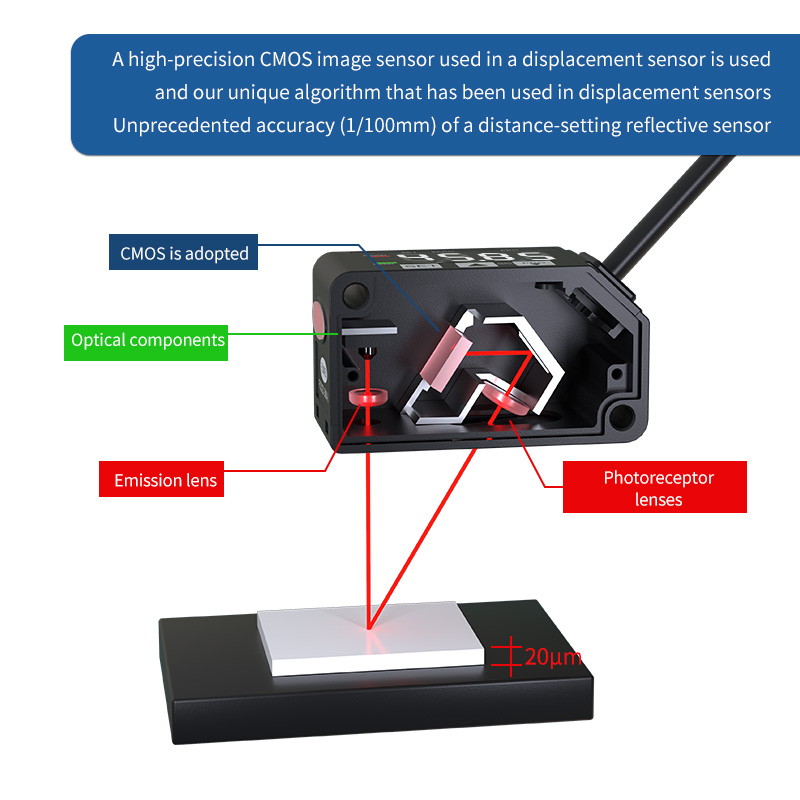

센서 측에 감지 물체가 있는 경우, 배경 물체의 벤치마크 값에 따라 감지 설정이 가능합니다. 물체의 크기 변화를 감지하는데 편리한 기능입니다.

(감지 된 물체를베이스로 사용할 때)

thedetected 객체를 기반으로 배경 객체의 측면에서 참조 값을 설정하십시오. 사용하기 위해 배경 지체에서 멀리 떨어져 있습니다.

매개변수 사양:

유형	측정 중앙 30mm 유형	측정 중앙 50mm 유형	측정 중앙 100mm 유형	측정 센터 200mm 유형	측정 중앙 400mm 유형
아날로그+NPN 출력	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
아날로그+PNP 출력	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
측정 센터 거리	30mm	50mm	100mm	200mm	400mm
측정 범위	± 5mm	± 15mm	± 35mm	± 80mm	± 200mm
빔 직경(주3)	대략 Ø50μm	대략 Ø70μm	대략 Ø120μm	대략 Ø300μm	대략 Ø500μm
반복성	10mm	30mm	100mm	200mm	300μm (측정 거리 200 ~ 400mm) 800μm (측정 거리 400 ~ 600mm)
선형성	± 0.3%F.S.			± 0.3%F.S.	± 0.3%F.S. (측정 거리 200 ~ 400mm) ± 0.4%F.S. (측정 거리 400 ~ 600mm)
온도 특성	0.03%F.S./° C
광원	레드 반도체 레이저 클래스 2 [JIS / IEC / GB / FDA (주 2)] 맥스. 출력 : 1MW, 방출 피크 파장 : 655nm
공급 전압	12 ~ 24V DC ± 10%, 리플 P-P 이하
소비전력	40MA 이하 (24V DC 공급 전압), 65MA 이하 (12V DC 공급 전압에서)
제어 출력	NPN 오픈-수집기 트랜지스터 •최대 싱크 전류: 50mA • 적용된 전압 : 30V DC 이하 (제어 출력 사이에서 0V) • 잔류 전압 : 1.5V 이하 (50ma 싱크 전류) • 누출 전류 : 0.1 MA 이하			PNP 오픈-수집기 트랜지스터 •최대 소스 전류: 50mA • 적용된 전압 : 30V DC 이하 (제어 출력 사이에서 +V) • 잔류 전압 : 1.5V 이하 (50MA 소스 전류) • 누출 전류 : 0.1 MA 이하
	전환 가능 또는 어두운 곳
	통합 (자동 재설정 유형)

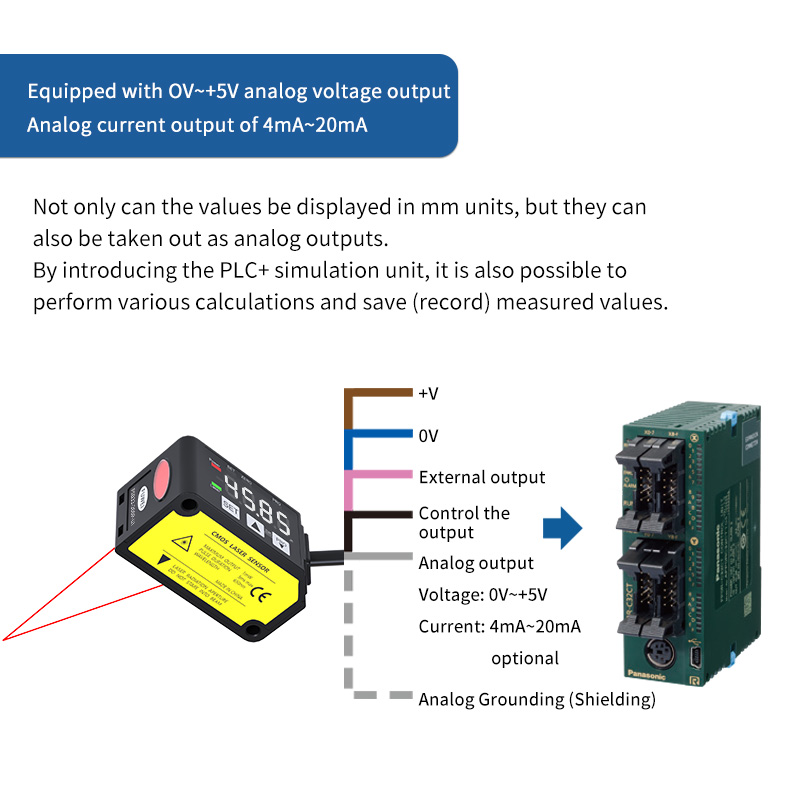

아날로그 출력	아날로그 전압 출력	• 출력 범위 : 0 ~ +5V (알람 : +5.2V) • 출력 임피던스 : 100Ω
	아날로그 전류 출력	•출력범위: 4~20mA(경보시: 0mA) • 부하 임피던스 : 300Ω 이하
응답 시간	1.5ms / 5ms / 10ms 사이에 전환 가능
외부 입력	NPN 비 접촉 입력 • 입력 조건 유효하지 않은 : +8 ~ +V DC 또는 열기 유효 : 0 ~ +1.2V DC • 입력 임피던스 : 약. 10kΩ			PNP 비 접촉 입력 •입력조건 유효하지 않은 : 0 ~ +0.6V DC 또는 열기 유효 : +4 ~ +V dc • 입력 임피던스 : 약. 10kΩ
보호	IP67(IEC)
오염 정도	2
주변 온도	-10 ~ +45 ° C (이슬 응축 또는 착빙 허용 없음), 저장 : -20 ~ +60 ° C
주변 습도	35 ~ 85% RH, 저장 : 35 ~ 85% RH
주변 조명	백열 램프 : 수용 표면 조명 3,000 x 이하
작동 고도	2,000m 이하
케이블	0.2mm2 5 코어 복합 케이블, 2m 길이
재료	인클로저 : 알루미늄 다이 캐스트, 앞 표지 : 아크릴
무게	대략 85G (케이블 포함)
적용 가능한 표준	EMC 지침 준수, FDA 표준, UL 인식
참고 :
1) 공급 전압 : 24V DC, 주변 온도 : +20 ° C, 응답 시간 : 10ms 및 측정 센터 거리의 아날로그 출력 값은 지정되지 않은 측정 조건에 사용됩니다. 주제는 백인 도자기입니다.
2) FDA 표준의 레이저 통지 No. 50에 따르면 FDA 표준을 기반으로합니다.
3) 이것은 측정 센터 거리의 크기입니다. 이 값은 중심 광 강도의 1/E2 (약 13.5%)를 사용하여 정의되었습니다. 지정된 영역 외부의 누출 빛으로 인해, 감지 지점 주변의 반사율은 지점보다 높을 수 있으며 이는 측정 값에 영향을 줄 수 있습니다.
