레이저 변위 측정 두께 센서 제품 특성 ：
측정 범위 : 60-110mm
출력 모드 : 스위치 수량, 현재 4-20ma
선형 정확도 : 표준 : ± 0.4% F.S. (60-110mm)
반복성 : 60um
해상도 : 30UM
스팟 크기 : 85mm에서 φ0.5mm
응답 시간 : 2ms/16ms/40ms
주변 광 저항 : 백열등 ≥ 3,000lux
작동 패널 : OLED 디지털 디스플레이
온도 드리프트 : ± 0.02%F.S./° C
정확한 측정 수용 가능성
초고속 선형 정확도와 함께 높은 정밀 CMOS 센서 및 고유 한 알고리즘은 비접촉식 마모 무료 측정을 달성합니다.

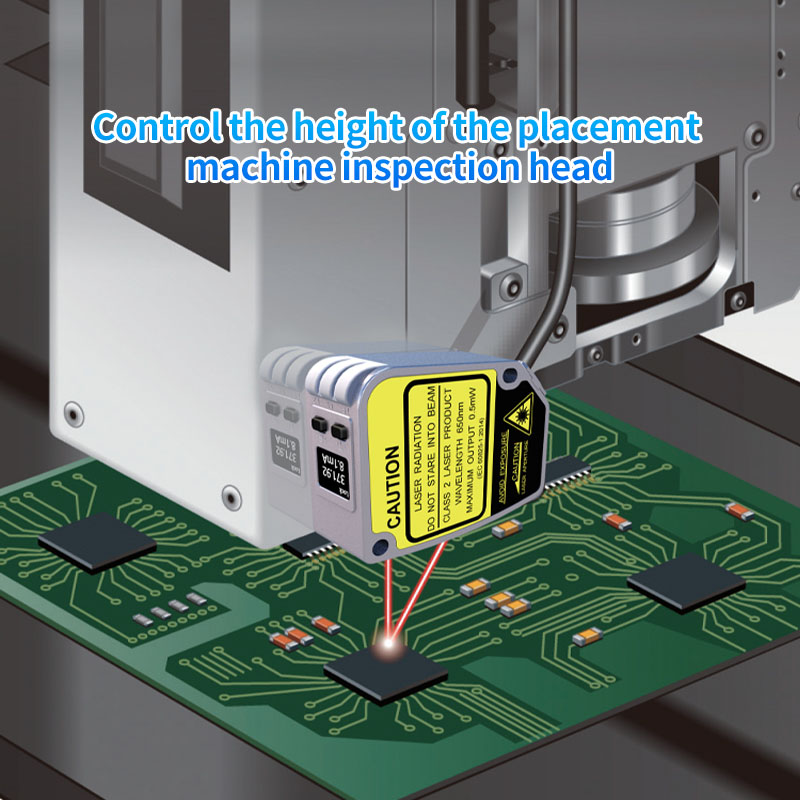

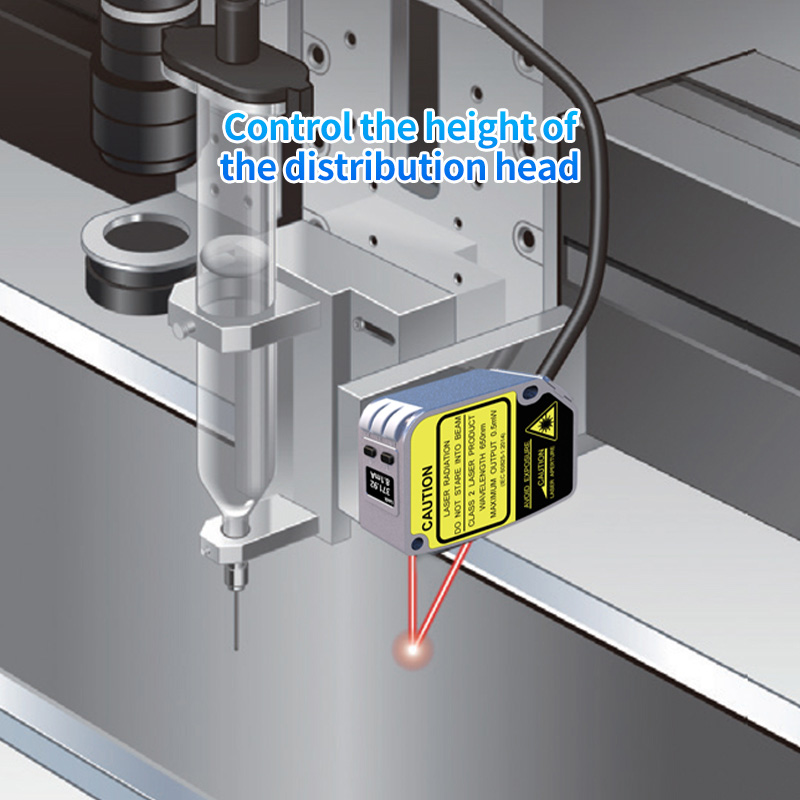

감지 내용 :
작은 레이저 스팟
스팟 크기가 0.5mm 인 검은 색과 흰색 차이는 작은 물체를 정확하게 감지 할 수 있습니다.
강력한 운영 기능
강력한 작동 함수 : 다양한 모드 및 필터링 설정을 갖춘 풍부한 범위 및 정밀도, 제로 포인트 설정, 단일 포인트, 창 교육, 시뮬레이션 매핑 설정 및 기타 기능과 결합합니다. 스타일리드 유연한 프로세스 제어 및 탐지를 확인하십시오.
디지털 디스플레이
변위량을 확인하면서 쉽게 설정할 수 있습니다.
IP67
IP67 보호 구조는 수분과 먼지 수준이 높은 환경에서 사용될 수 있습니다. Metal LiningTube가 설치 구멍에 삽입되어 0.8n · m의 토크와 함께 안전하게 고정 될 수 있습니다.
편리한 설치
컨트롤러의 기능은 센서에 통합되어 공간을 절약하기 위해 추가 구성자가 필요하지 않습니다.
NPN/PNP 극성을 지원합니다
배선 방법을 변경함으로써, 제품은 NPN/PNP 극성과 호환 될 수 있으며, 따라서 유지 보수 및 유지 관리를위한 모델 등록의 필요성을 감소시킬 수있다.
운영 Paneland 기능 :

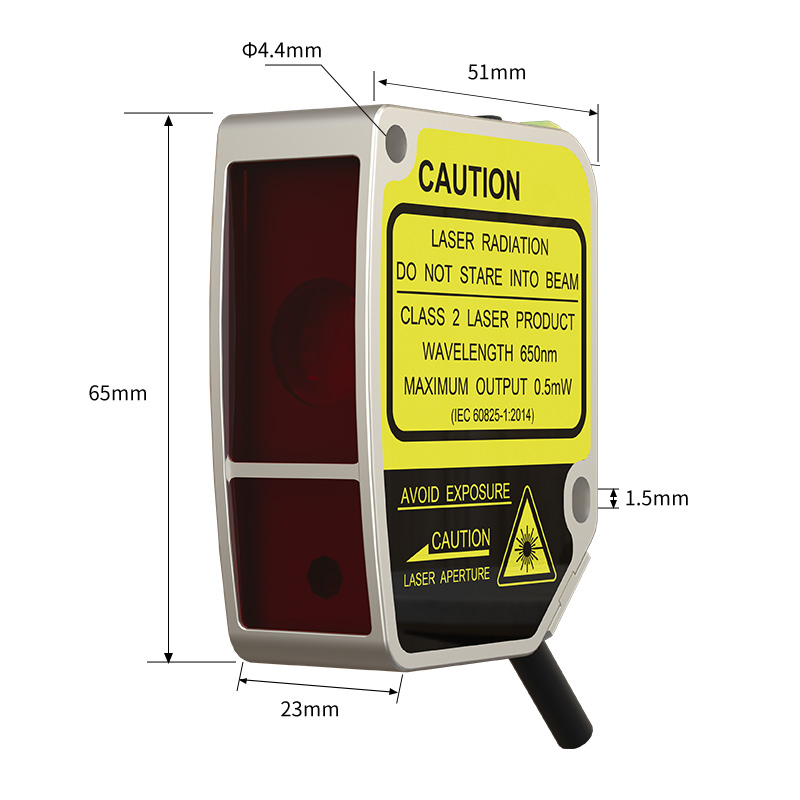

제품 크기 :
배선 지침 :
사양:

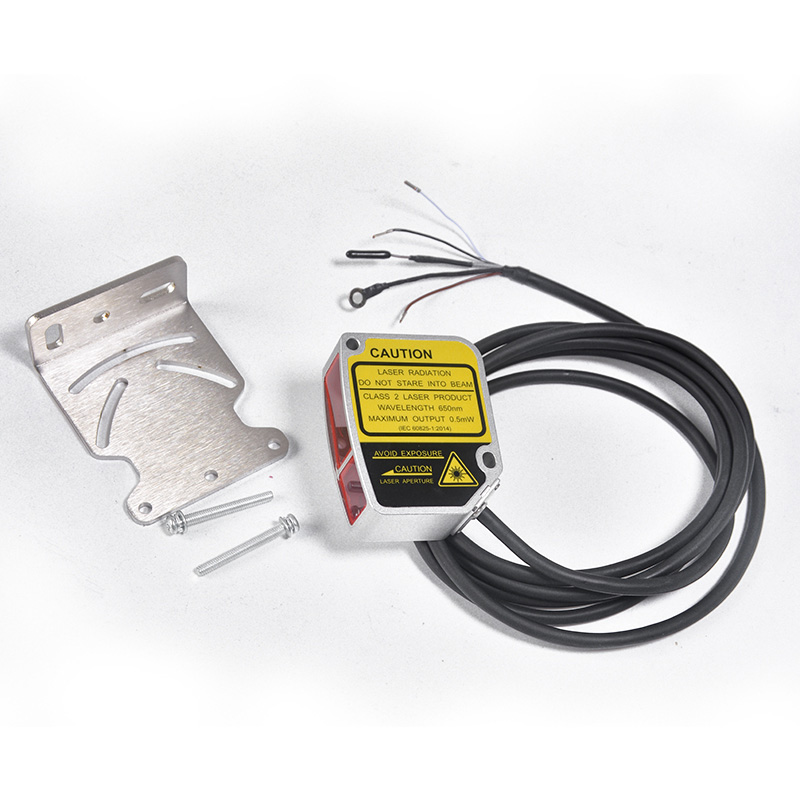

부품 번호 4 ... 20MA 출력 전력 표시기 : 녹색 LED; 모션 표시기 : 노란색 LED; 알람 표시기 : 노란색 LED 나사 (M4x35mm) x2 、 nutx2 、 와셔 x 2 、 장착 브래킷 、 작동 설명서 gestest 조건 : 23 ± 5 ° C의 Staiidard 데이터; 공급 전압 24VDC; 테스트 전 30 분의 워밍업; 샘플링 기간 2ms; 평균 샘플링 시간 100; 표준 감지 객체 90% 흰색 카드

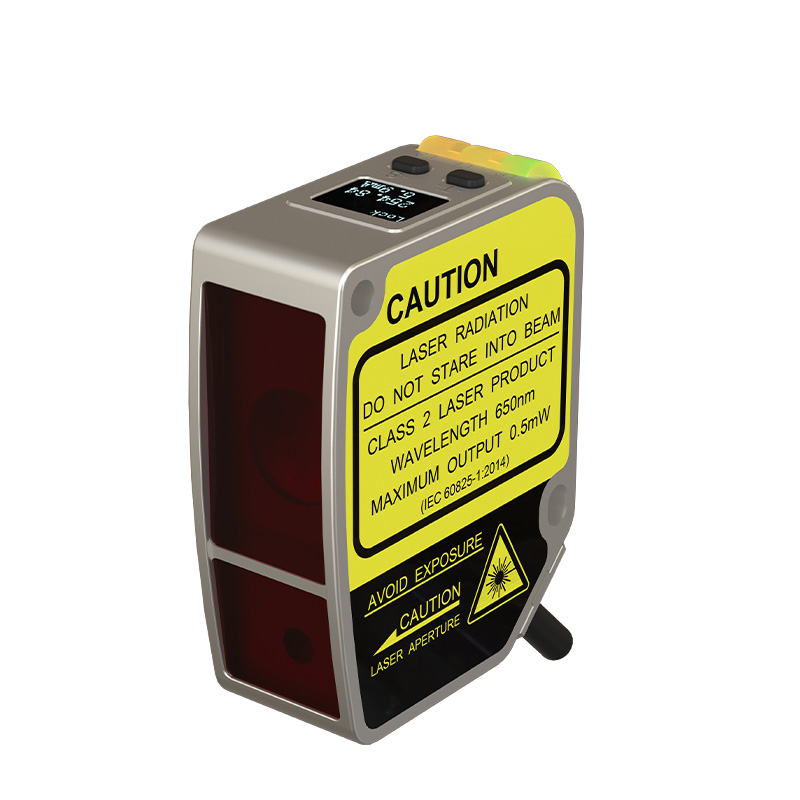

디지털 디스플레이 레이저 변위 센서
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA
중심 거리 측정
30mm
50mm
85mm
측정 범위
± 5mm
± 15mm
± 25mm
전체 범위 (F.S.)
10mm
30mm
50mm
가벼운 반점 크기
φ0.5mm@30mm
φ0.5mm@50mm
φ0.5mm@85mm
해결
2.5um@30mm
10um@50mm
30UM@85mm
반복적으로 안정적으로 ①②③
5UM
20UM
60um
온도 드리프트
± 0.08%F.S./° C
± 0.02%F.S./° C
± 0.04%F.S./° C
선형 정확도 ①②
특정 모델의 사양을 참조하십시오
공급 전압
RS-485 : 10 ... 30VDC; 4 ... 20MA : 12 ... 24VDC
전류로드
200ma
전압 강하
<2.5V
광원 유형
레드 레이저 (650nm); 레이저 레벨 : 클래스 2
차원
65*51*23mm
출력 1
디지털 가치 : RS-4S5 (지원 MODBUS 프로토콜); 아날로그 : 4 ... 20MA (하중 저항 <390Ω)
출력 2
디지털 가치 : RS-4S5 (지원 MODBUS 프로토콜); 아날로그 : 4 ... 20MA (하중 저항 <390Ω)
거리 설정
RS-485 : Keypress/RS-485 설정; 4 ... 20MA : 키 프레스 설정
응답 시간
2ms 、 16ms 、 40ms 정착 가능
지시자
표시하다
OLED 디스플레이 (크기 : 14*10.7mm)
내장 기능 ④
• 슬레이브 주소 및 포트 속도 설정 • 제로 세트 • 제품 자체 점검 • 출력 설정 • 매개 변수 쿼리 • 평균 설정 • 아날로그 맵 설정 • 단일 포인트 가르치기 • 윈도우 가르치기 • 공장 기본값
보호 회로 ⑤
단락, 역 극성, 과부하 보호
서비스 환경
작동 온도 : -10 ...+50®C; 저장 온도 : -20 ...+70 ° C 환경 습도 : 35 ... 85%RH (응축 없음)
안티 앰비언트 라이트
백열등 : <3,000 럭스
보호 학위
IP67
재료
housmg : 알루미늄; 렌즈 커버 : PMMA 디스플레이 패널 : PC
진동 저항
10 ... 55Hz 이중 진폭 1mm, 각각 x, xz 방향에 대해 2 시간
withsand
500m/s2 (약 50g), 각각 x, y, z 방향에 대해 3 배
연결 방식
2M 5PIN/4PIN PVC 케이블 (5PIN : RS-485 출력; 4PIN : 아날로그 출력)
액세스
주목:
statistical 통계 데이터는 3을 따릅니다
REPEAT 정확도 : 23 ± 5 ° C 환경^。％ 반사율 흰색 카드, 100 테스트 데이터 결과
RS-485 시리즈에 대해서만 슬레이브 주소, BAUD 속도 설정
switch 스위치 출력에 대해서만 Protecion 회로
