제품 특성:
측정 범위: 35-65mm
출력 모드: 스위치 수량, 전류 4-20mA
직선성 정도 : 고정밀도 타입 : ± 0.1% F.S. (35-65mm)
반복성: 20um
해상도: 10um
스폿 크기: 50mm에서 Φ0.5mm
응답 시간: 2ms/16ms/40ms 설정 가능
주변광 저항: 백열등 ≥ 3,000lux
조작 패널: OLED 디지털 디스플레이
온도 드리프트: ±0.02%F.S./°C
정확한 측정 능력
초고선형 정확도를 갖춘 고정밀 CMOS 센서와 고유한 알고리즘으로 비접촉 및 마모 없는 측정이 가능합니다.
강력한 운영 기능
강력한 작동 기능: 영점 설정, 단일 지점, 창 티칭, 시뮬레이션 매핑 설정 및 기타 기능과 결합된 다양한 모드 및 필터링 설정을 갖춘 풍부한 범위 및 정밀도 옵션. 안정적이고 유연한 프로세스 제어 및 감지를 보장합니다.
작은 레이저 스팟
흑백 색상 차이가 좋고 스폿 크기가 0.5mm에 불과해 작은 물체를 정확하게 감지할 수 있습니다.
디지털 디스플레이
변위량을 확인하면서 설정하기 쉽습니다.
IP67
IP67 보호구조로 습기와 먼지가 많은 환경에서도 사용이 가능합니다. 설치 구멍에 금속 라이닝 튜브를 삽입하여 0.8N·m의 토크로 견고하게 고정할 수 있습니다.
편리한 설치
컨트롤러의 기능은 모두 센서에 통합되어 공간을 절약하기 위해 추가 컨트롤러가 필요하지 않습니다.
결선 방식을 변경함으로써 제품이 NPN/PNP 극성 모두 호환 가능하므로 유지 관리를 위한 모델 등록의 필요성이 줄어듭니다.
사양:
부품 번호 4~20mA 출력 Φ0.5mm@85mm 전원 표시기:녹색 LED; 동작 표시기: 노란색 LED; 경보 표시기:노란색 LED
디지털 디스플레이 레이저 변위 센서
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-80-AA-M
측정 중심 거리
30mm
50mm
85mm
측정 범위
±5mm
±15mm
±25mm
전체 범위(F.S.)
10mm
30mm
50mm
광점 크기
Φ0.5mm@30mm
Φ0.5mm@50mm
해결
2.5um@30mm
10um@50mm
30um@85mm
안정적으로 반복됨 ① ② ③
5um
20um
60um
광점 크기
Φ0.5mm@30mm
Φ0.5mm@50mm
Φ0.5mm@85mm
해결
2.5um@30mm
10um@50mm
30um@85mm
안정적으로 반복됨 ① ② ③
5um
20um
60um
온도 드리프트
±0.08%F.S./°C
±0.02%F.S./°C
±0.04%F.S./°C
선형 정확도 ① ②
특정 모델의 사양을 참조하세요.
전원 전압
RS-485:10~30VDC;4~20mA:12~24VDC
부하 전류
200mA
전력 감소
<2.5V
광원 유형
적색 레이저(650nm); 레이저 레벨: 클래스 2

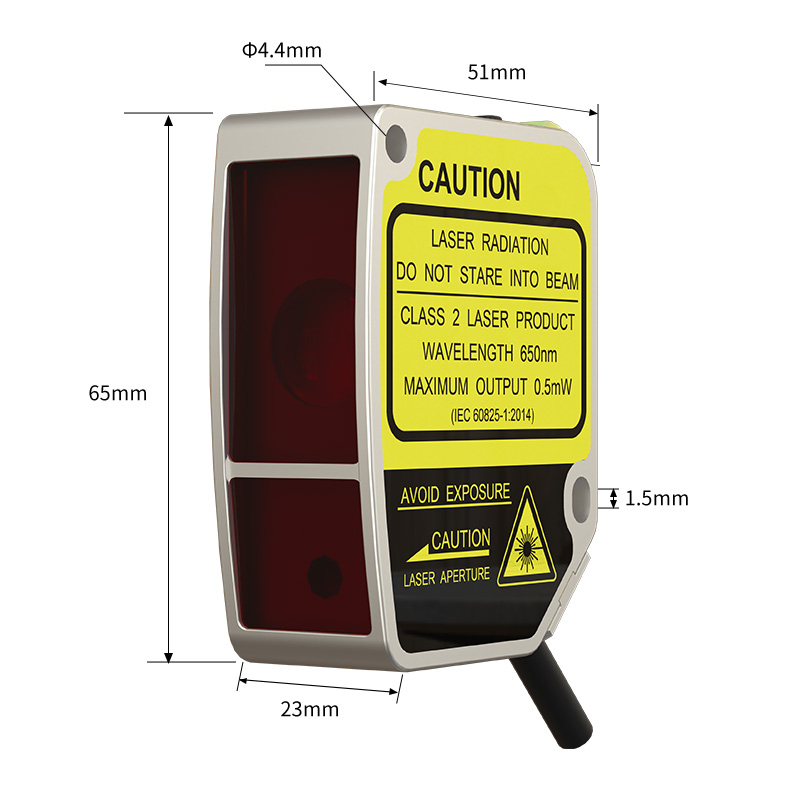

치수
65*51*23mm
출력 1
디지털 값:RS-4S5(ModBus 프로토콜 지원);아날로그:4...20mA(부하 저항<390Ω)
출력 2
스위치 값:PUSH-PULL/NPN/PNP NO/NC 설정 가능
거리 설정
RS-485:키 누르기/RS-485 설정;4... 20mA:키 누르기 설정
응답 시간
2ms, 16ms, 40ms 설정 가능
지시자
표시하다
OLED 디스플레이(크기: 14*10.7mm)
