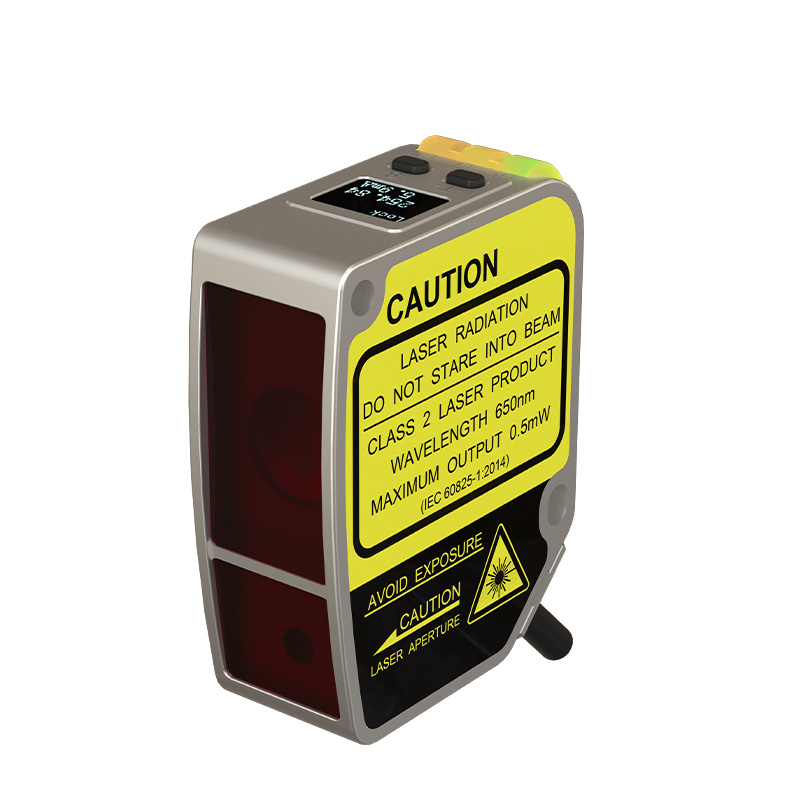

레이저 변위 센서. 제품 특성 ：
측정 범위 : 25-35mm
출력 모드 : 스위칭 및 RS485 통신 (지원 모드 버스 프로토콜)
선형 정확도 : 표준 : ± 0.3% F.S. (25-35mm)
반복성 : 5UM
해상도 : 2.5um
스팟 크기 : 30mm에서 φ0.5mm
응답 시간 : 2ms/16ms/40ms 정착 가능
사양:
|
표준 유형 |
RS-485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20MA |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
높은 정밀 유형 |
RS-485 | FSD11-30-RS485-M |
FSD11-50-RS485-M |
FSD11-85-RS485-M |
| 4-20MA |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
중앙 거리를 측정하십시오 |
30mm |
50mm |
85mm |
|
| 측정 범위 |
5mm |
15mm |
25mm |
|
| F.S. |
10mm |
30mm |
50mm |
|
| 선형성 |
표준 유형 : RS485 :+0.3%fs.; 4-20MA :+0.4%fs. |
|||
| 높은 정밀 유형 : RS485 : ± 0.1%FS; 4-20MA : ± 0.1%F.S |
||||
| 공급 전압 |
RS-485 : 10..30VDC : 4 ... 20MA : 12 ... 24VDC |
|||
| 힘 |
소비 <700mw |
|||
| 짐 |
200ma |
|||
| 압력 강하 |
<2.5V |
|||
| 광원 |
레드 레이저 (650nm); 레이저 레벨 : 클래스 2 |
|||
| 스팟 크기 |
중간 0.5mm@30nm |
중간 0.5mm@50nm |
중간 0.5mm@85nm |
|

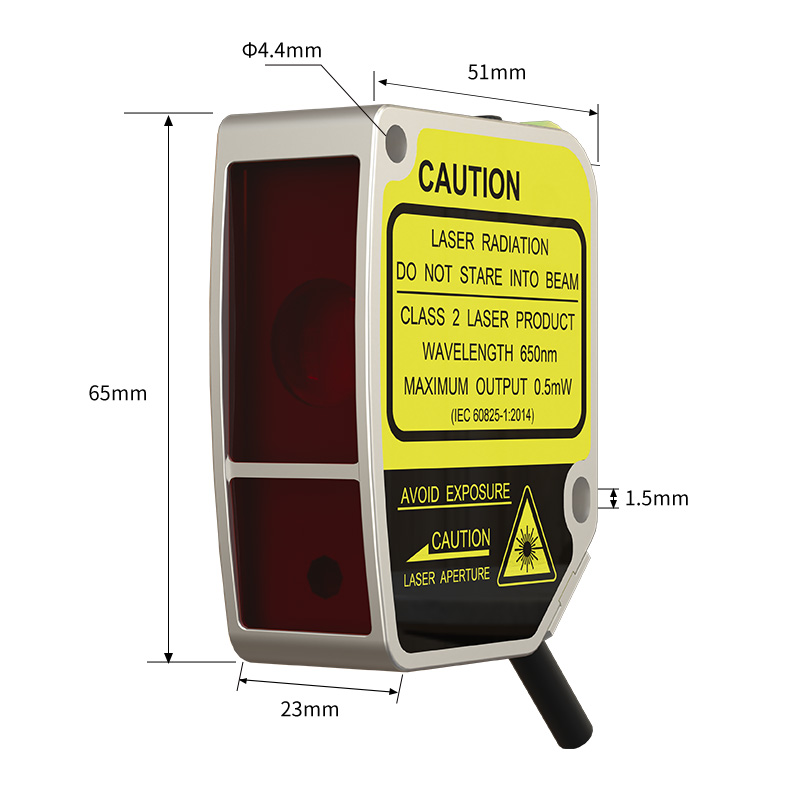

| 크기 |
65*51*23mm |
|||
| 해상도 비율 |
2.5um@30mm |
10um@50mm |
30UM@85mm |
|
| 반복성 |
5UM |
20UM |
60um |
|
| 출력 1 |
디지털 수량 : RS-485 (MODBUS 프로토콜 지원); 아날로그 수량 : 4-20MA (하중 저항 <390 Ω) |
|||
| 출력 2 |
스위칭 수량 : 푸시 풀/NPN/PNP 및 NO/NC를 설정할 수 있습니다 |
|||
| 거리 설정 |
RS-485 : 버튼/RS-485 설정; 4 ... 20MA : 키 설정 |
|||
|
온도 드리프트 |
0.08%F.S./° C |
0.02%F.S./° C |
0.04%fs./° C |
|
| 응답 시간 |
2ms/16ms/40ms를 설정할 수 있습니다 |
|||
| 파일럿 램프 |
PowerIndicator : 녹색 LED; 행동 표시기 : 빨간색 LED; 알람 표시 : 노란색 LED |
|||
| 디스플레이 화면 |
OLED 디스플레이 스크린 (크기 : 14*10.7mm) |
|||
| 내장 기능 |
슬레이브 주소 및 포트 속도 설정 · 매개 변수 쿼리 · Window Teachzero Set · 제품 자체 점검 · 출력 설정 · 단일 포인트 TeachAverage 설정 · 아날로그 맵 설정 |
|||
| 보호 회로 |
단락 보호, 역 극성 보호, 과부하 보호 |
|||
| 용법 환경 |
작업 온도 : -10 ~+50 ° C; 저장 환경 : -20 ~+70 ° C : EnvironmentalHumidity : 35% ~ 85% RH (응축없이) |
|||
|
저항 주변 조명 |
백열등 : <3, 000lux |
|||
| 보호 등급 |
IP67 |
|||
| 재료 품질 |
쉘 : 알루미늄; 렌즈 커버 : PMAA, 디스플레이 보드 : PC |
|||
| 진동 저항 |
10 ~ 55Hzdual 진폭 LMM, 각각 X, Y 및 Z 방향으로 2 시간 |
|||
|
영향 저항 |
500m/s*(약 50g), x, y, andz 방향에서 각각 3 배 |
|||
| 연결 방법 |
2M 5 코어/4 코어 PVC 리드 와이어 (5 코어 : RS-485 출력; 4 코어 : 아날로그 아웃) |
|||

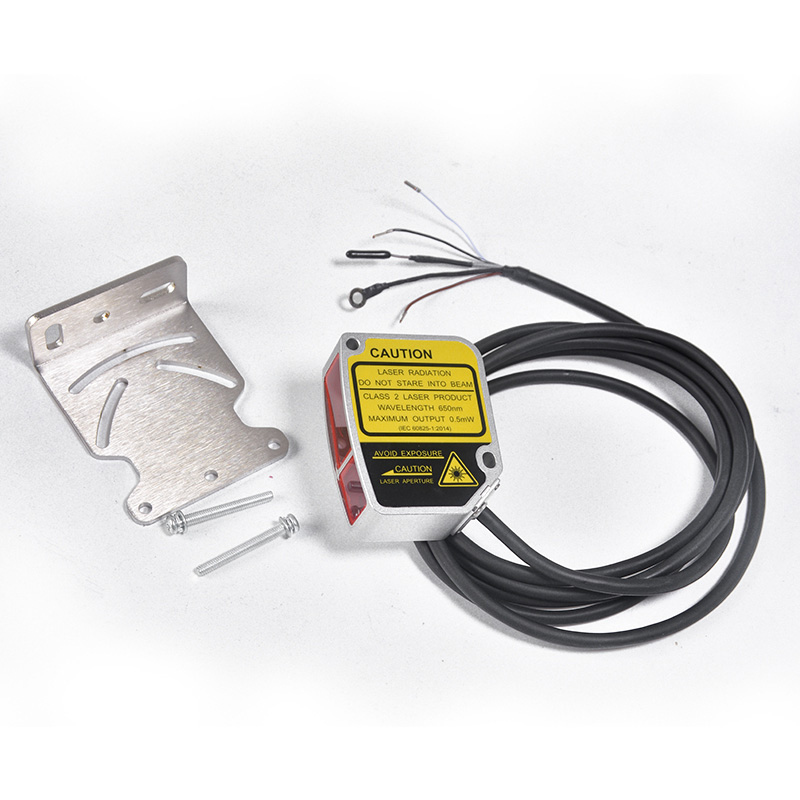

| 신관 |
M4 나사 (길이 35mm)*2, 너트*2, 개스킷*2, 설치 브래킷, 사용자 설명서 |
|||
