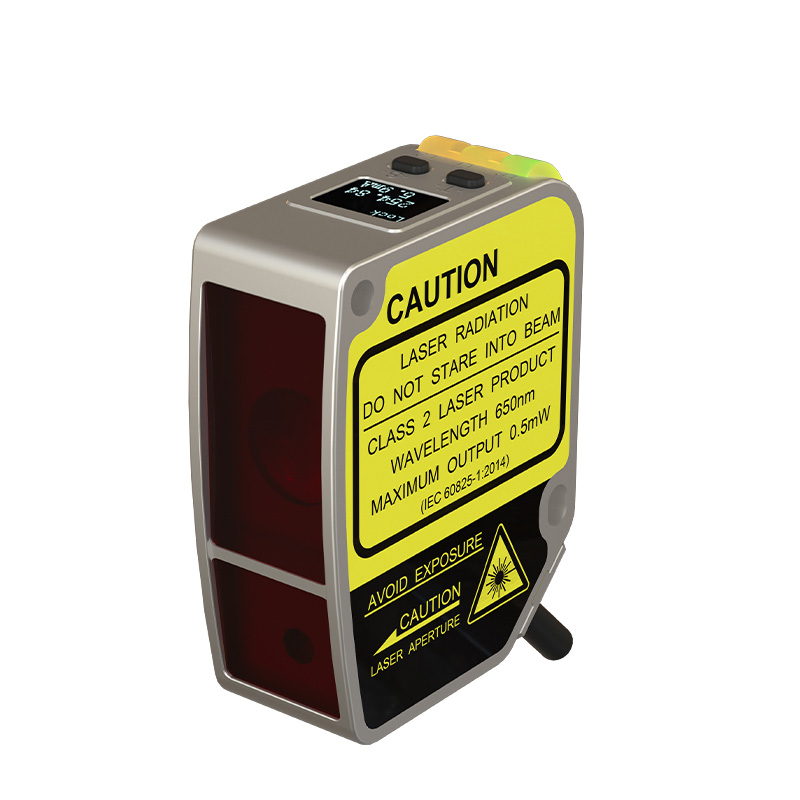

레이저 변위 센서 FLR-100-AA 제품 특성 ：
측정 범위 :150-1000mm
출력 모드 :스위치 수량 및 현재 4-20MA
선형 정확도 :표준 : ± 0.6% F.S.
해결:150mm에서 50um; 1000mm에서 2mm
스팟 크기 :1000mm에서 φ3mm
응답 시간 ：2ms/16ms/40ms를 설정할 수 있습니다
사양
모델
FLR-100-AA
스팟 크기
ф3mm@1000mm
측정 범위
150-1000mm
FS
850mm
표준 유형 : 선형 정확도
0.6%fs.
높은 정밀 유형 : 선형 정밀도
150-450mm : 0.3%fs. 450-1000mm : ± 0.6%fs
반복성
100um@150mm
520UM@500mm
4000um@1000mm
해상도 비율
50um@150mm
2000um@1000mm
광원
레드 레이저 (650nm); Laserlevel : 클래스 LL
공급 전압
RS485 : 10-30VDC/4 ~ 20MA : 12 ~ 24VDC
압력 강하
<2.5V
전력 소비
<700mw
짐
<200ma
보호 회로
단락 보호, 역 극성 보호, 서지 보호, 과부하 보호
출력 1
디지털 수량 : RS-485 (MODBUS 프로토콜 지원) 유사체 : 4-20MA (하중 저항 <390 Ω)
출력 2
스위칭 수량 : 푸시 풀/NPN/PNP 및 NO/NC를 설정할 수 있습니다
거리 설정
RS-485 : 버튼/RS-485 설정;
응답 시간
2ms/16ms/40ms를 설정할 수 있습니다

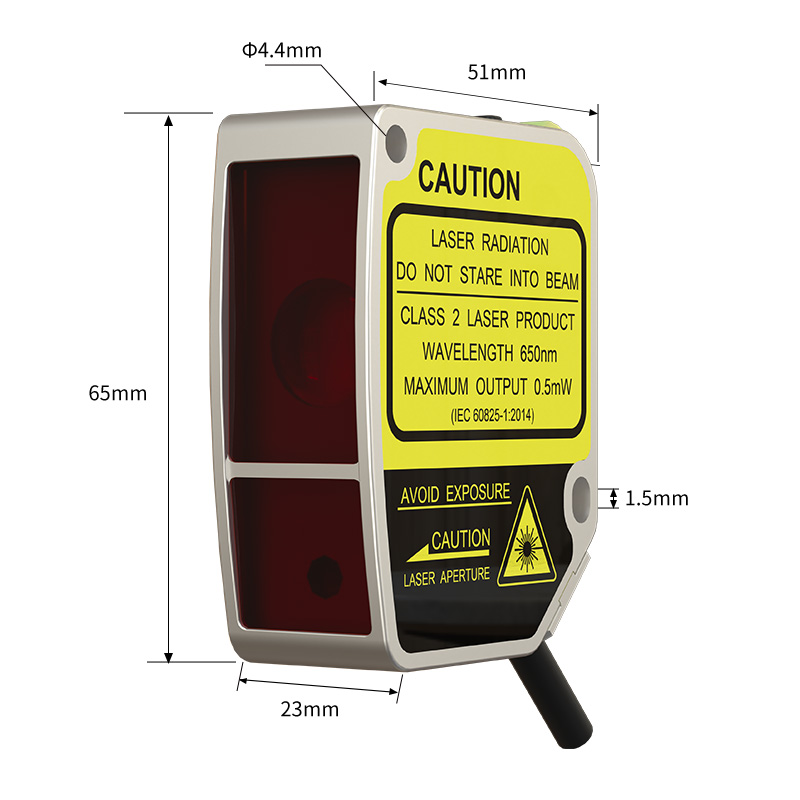

Extemal Dimensions
65mm*51mm*23mm
디스플레이 화면
OLED 디스플레이 스크린 (크기 : 14*10.7mm)
파일럿 램프
전력 표시기 : 녹색 LED; 행동 표시기 : 빨간색 LED; 알람 표시 : 노란색 LED
사용 환경
작업 온도 : -10 ~+50 ° CSTORAGE 온도 : -20 ~+70 ° C, 35 ~ 85% RH (서리 없음)
보호 등급
IP67
내장 기능
슬레이브 주소 및 포트 속도 설정 · 평균 설정 · Productself-Check.output 설정 · 매개 변수 쿼리 · 평균 SettingAnalog 맵 설정 · 단일 포인트 가르치 · 창문 교육
설정 방법
주요 설정
온도 드리프트
0.02%F.S./° C
임시 전압
1000V/AC50/60Hz60S
저항성 Toambient Light
백열기 : <3000LUX
재료 품질
PC
진동 저항
10 ~ 55Hzdual 진폭 LMM, 각각 X, Y 및 Z 방향으로 2 시간
충격 저항
500m/s2 (약 50g), 각각 x, y 및 z 방향으로 3 배

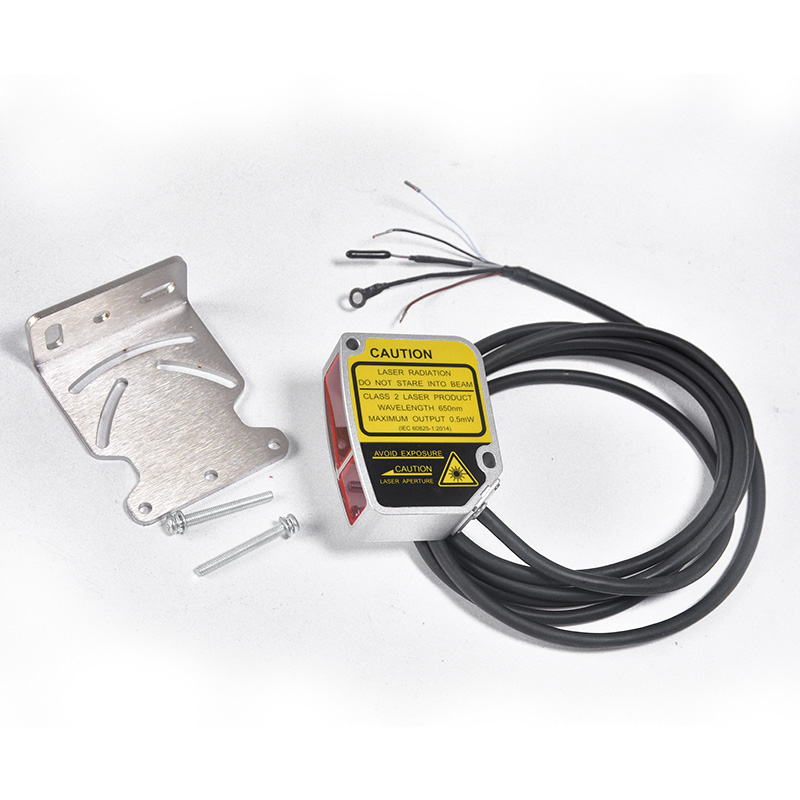

연결 방법
2M5 코어/4 코어 PVC 리드 와이어
