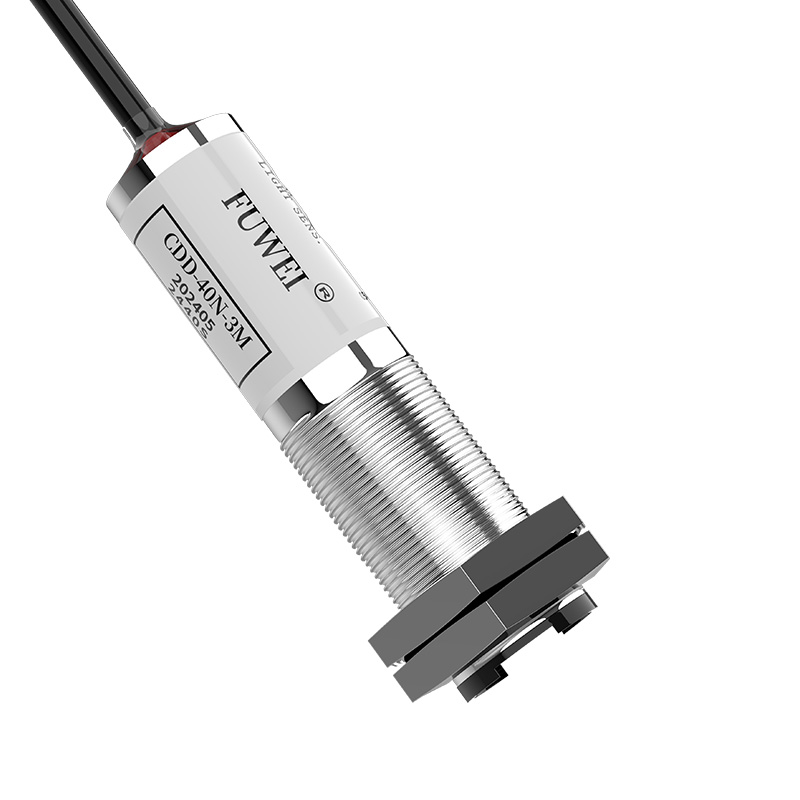

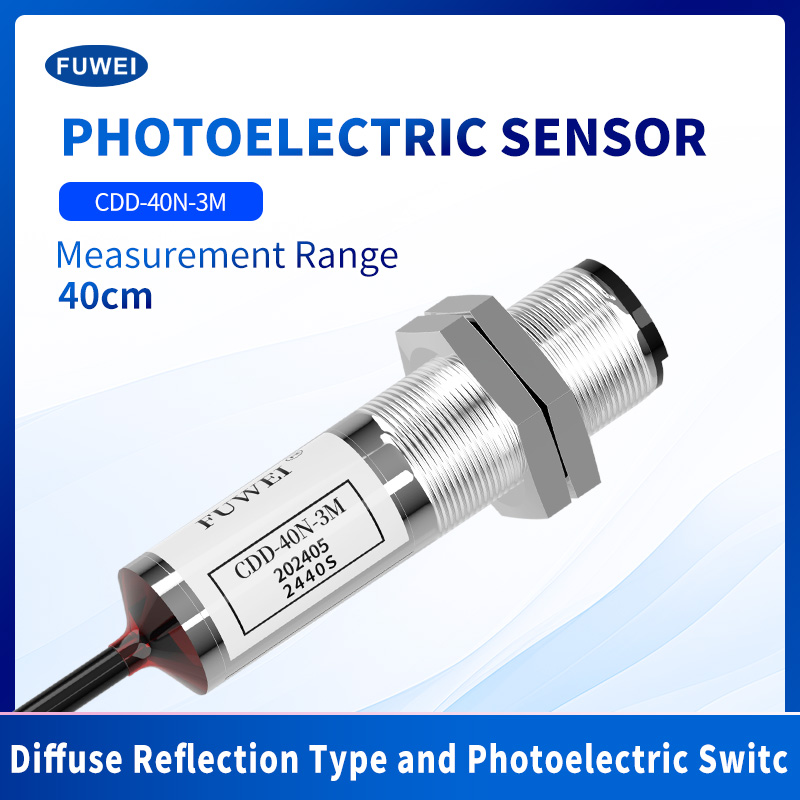

광전 센서 CDD-40N-3M
열악한 환경에 적합한 보호 등급 IP66;
과부하, 단락, 역극성 및 기타 다중 보호 기능, 안정적인 성능
금속 쉘, 내유성, 내식성, 내압성 및 내충격성.
| 제품 매개변수 |
||
| 유형 |
확산 반사(장거리 모델) |
|
| 적색 광원의 유형 |
CDD-40N-3M |
CDD-40P-3M |
| 출력 모드 |
N=NPN.NO/NC |
P=PNP.NO/NC |

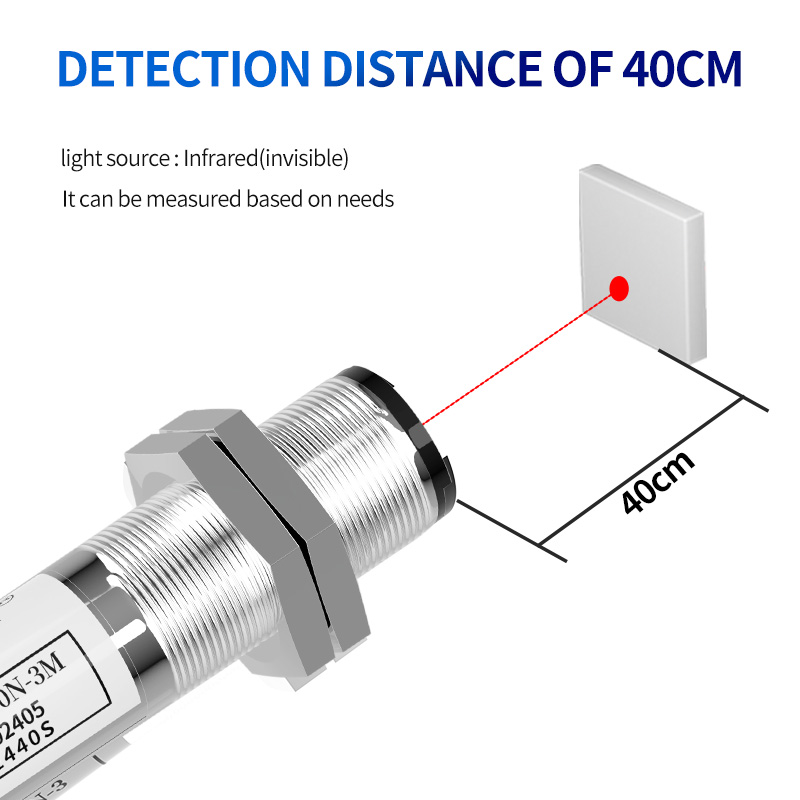

| 감지 거리 |
0~40cm |
|
| 광원 |
적외선 LED(보이지 않는 빛) |
|
| 전원 전압 |
DC10~24V±10% |
|
| 소비 전류 |
최대 30mA |
|
| 응답 시간 |
최대 1.5ms |
|
| 스위치 출력 |
NPN/PNP 오픈 컬렉터 출력 max100mA/DC 30Vmax(잔류 전압 최대1.8V) |
|
|
평상시 열림/평상시 폐쇄 기능 |
상시 열림(빛에 의해 활성화)/상시 닫힘의 선택 가능한 모드 (그늘에 의해 비활성화됨)(배선 구성에 의해 제어됨) |
|

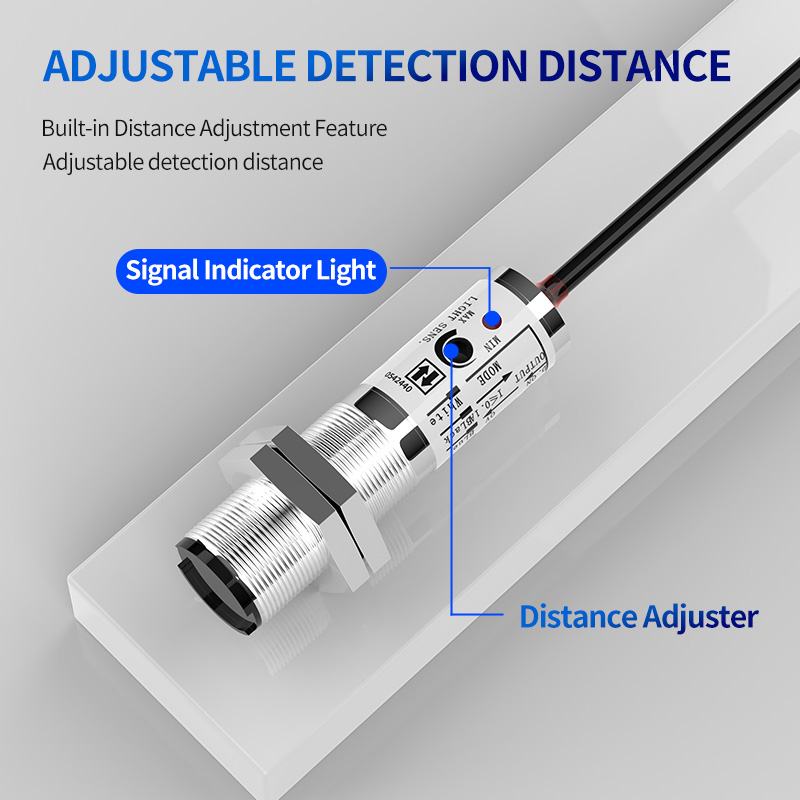

| 감도 조정 |
1회전 전위차계 조정 |
|
| 표시 등 |
출력 표시등(빨간색 LED) |
|
| 충격 저항 |
10~100Hz; 진폭 1.5mm, X,Y 각각에서 최대 150m/s2,8시간, 및 Z 방향 |
|
| 충격 저항 |
약50G, XY, Z 방향 각 3시간 |
|
|
운영 중 온도/습도 |
25~55℃/35~85%RH |
|
|
저장 온도/습도 |
30~70℃/35~95%RH |
|
| 보호 수준/재료 |
IP66/하우징:니켈 도금 황동, 렌즈:PMMA |
|

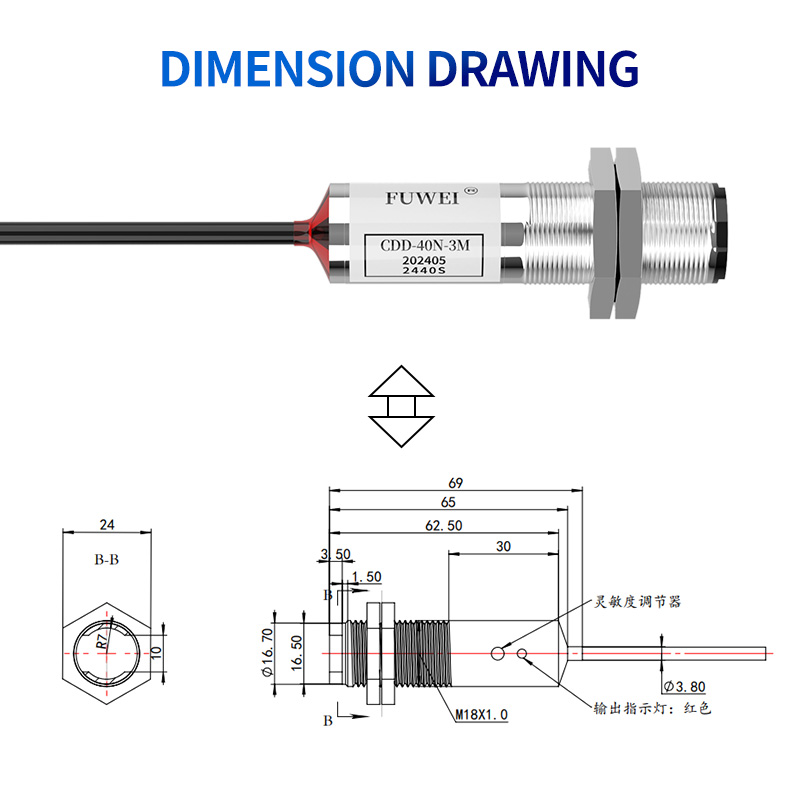

| 치수 |
나사산M18*길이:69mm |
|
| 케이블 길이 |
3m(맞춤형 케이블 길이) |
|
| 배선 방법 |
갈색: 양극 전원 단자, 파란색: 전원 공급 장치의 음극 단자, 검정색: 신호선; 흰색 + 파란색 병렬 배선: 상시 폐쇄 스위칭 |
|
