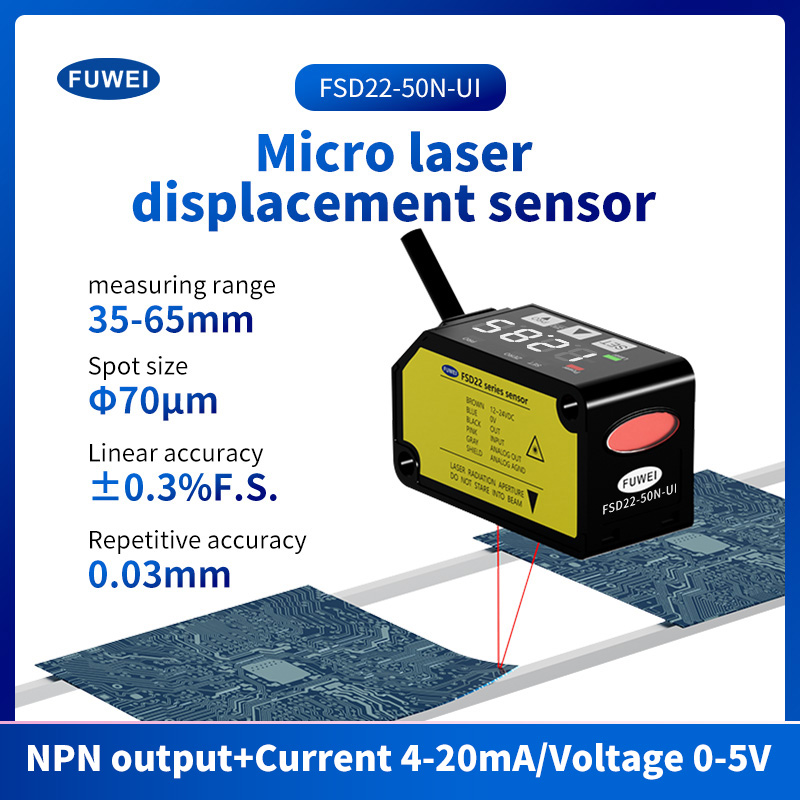

높은 정밀 레이저 변위 범위 센서

Model:FSD22-50N-UI

high precision laser displacement range sensor Designed for industrial applications demanding sub-micron accuracy, our high precision laser displacement range sensor delivers unparalleled stability with 10μm resolution for ultra-fine measurement tasks. Leveraging advanced laser triangulation technology, this sensor ensures reliable detection of minute displacements, surface profiles, and dimensional variations in real time.

문의 보내기 PDF 다운로드

제품 설명

높은 정밀 레이저 변위 범위 센서

10 UM 안정 감지

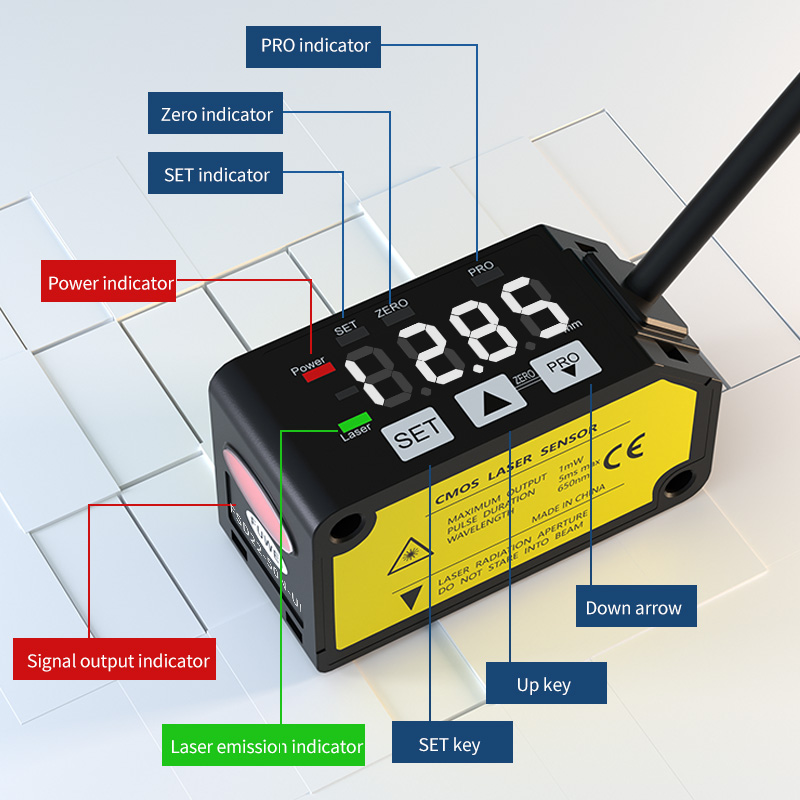

패널 소개 ：

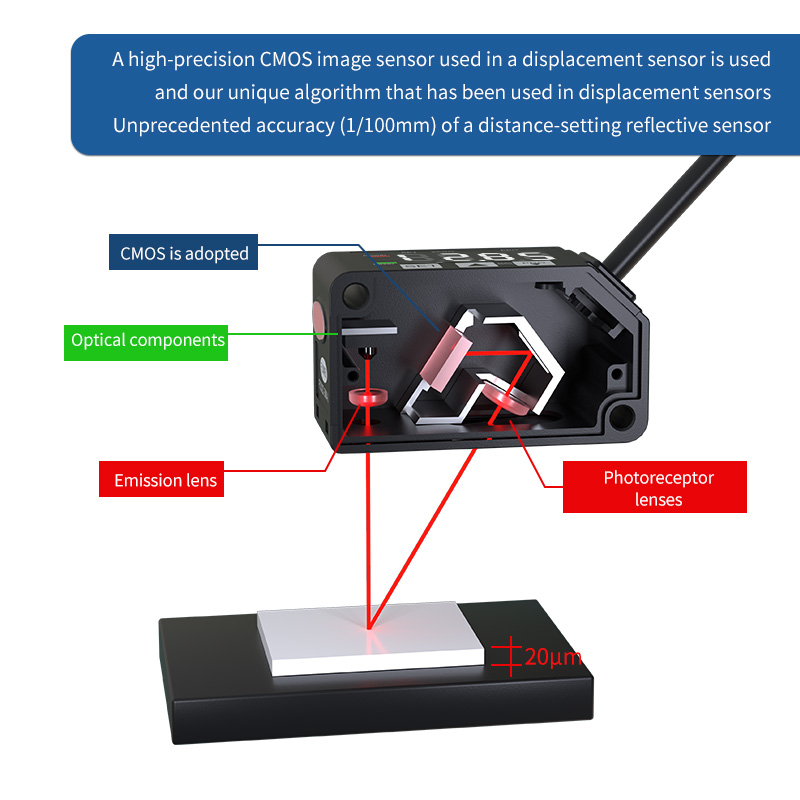

고정밀 CMOS 이미지는 중고 센서의 고유 알고리즘입니다

변위 센서에 사용되는 고정밀 CMOS 이미지 센서를 사용하고 변위 센서에 사용되는 당사 고유의 알고리즘을 사용합니다. 거리 설정 반사 센서의 전례 없는 정확도(1/100mm)

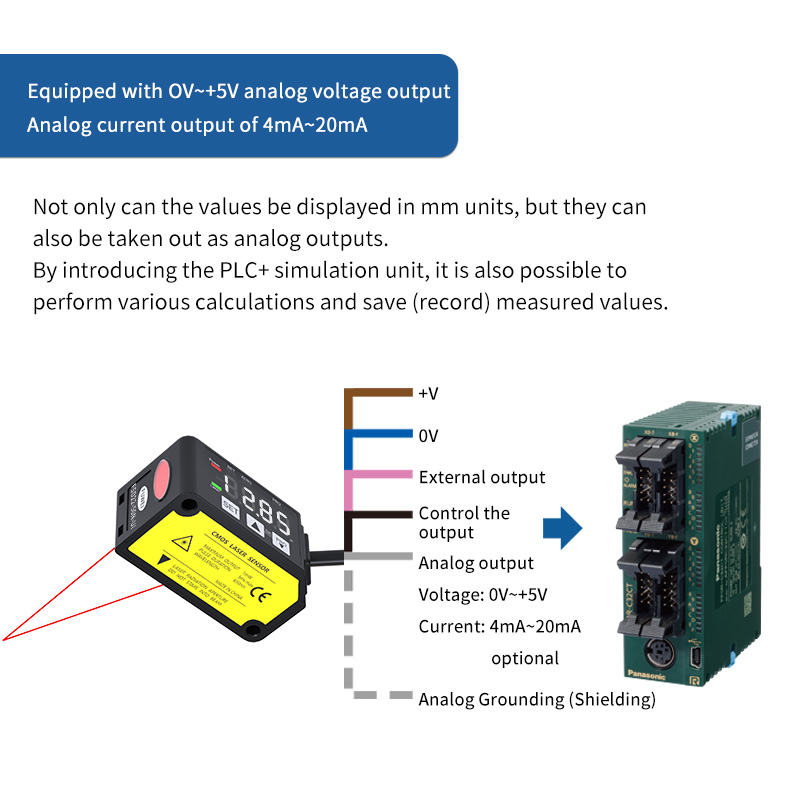

OV ~+5V 아날로그 전압 출력 전류 4ma ~ 20ma가 장착

값을 MM 장치로 표시 할 수있을뿐만 아니라 Canalso가 아날로그 출력으로 꺼낼 수 있습니다. PLC+ 시뮬레이션 장치를 소개하면 다양한 계산 및 저장 (레코드) 측정 된 값도 가능합니다.

디스플레이 기능을 설정하십시오

제로잉 기능

측정값을 강제로 영점화하는 기능입니다. 영점은 임의로 정할 수 있으며, 검출된 물체의 높이를 기준값으로 설정하여 공차 측정이나 구간차 측정 시 쉽게 사용할 수 있습니다.

편리한 Onesswitching 설정 기능이 장착되어 있습니다

센서쪽에 감지 객체가 있으면 배경 대상 벤치 마크 값에 따라 검출 캔이 설정되어 있습니다. 객체 크기의 변화를 감지하는 편리한 기능입니다.

(감지 된 물체를베이스로 사용할 때)

thedetected 객체를 기반으로 배경 객체의 측면에서 참조 값을 설정하십시오. 사용하기 위해 배경 지체에서 멀리 떨어져 있습니다.

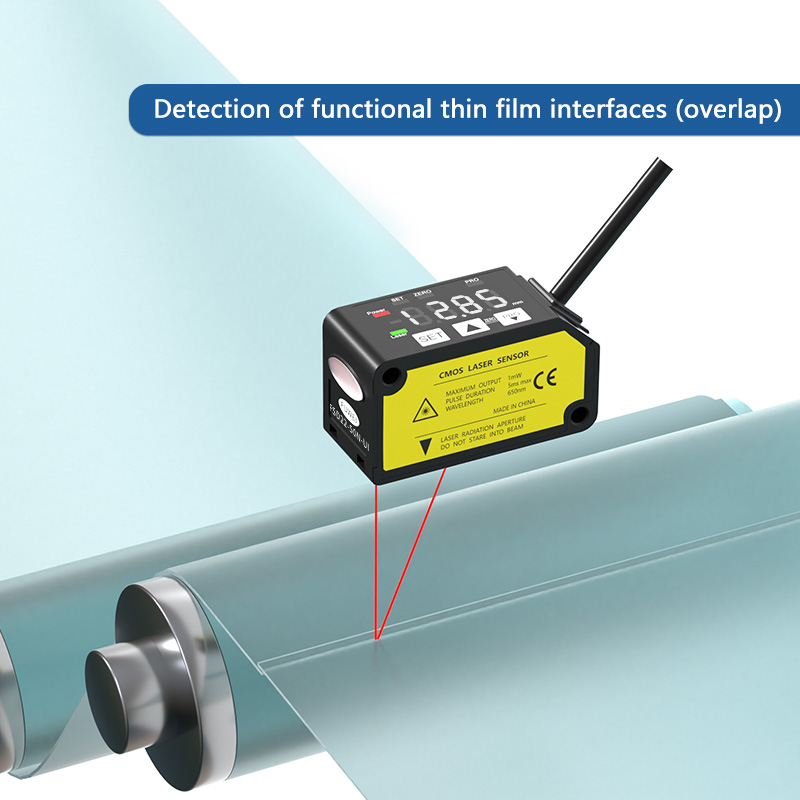

장면 응용 프로그램 ：

기판의 보증을 감지하십시오

리드 프레임의 중복 감지

전자 구성 요소 하우징의 전면 및 뒷면의 판단

개스킷의 존재 orabsence를 감지하십시오

치수 배선 ：

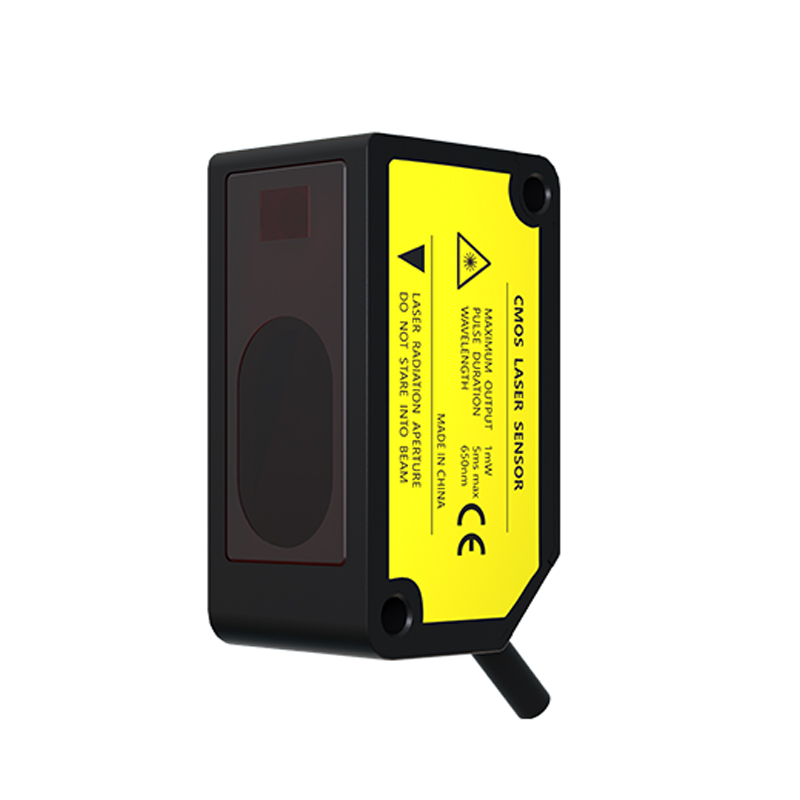

제품 쇼케이스 ：

매개 변수 사양 ：

유형	측정 중앙 30mm 유형	측정 중앙 50mm 유형	측정 중앙 100mm 유형	측정 센터 200mm 유형	측정 중앙 400mm 유형
아날로그+NPN 출력	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
아날로그+PNP 출력	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
측정 센터 거리	30mm	50mm	100mm	200mm	400mm
측정 범위	± 5mm	±15mm	± 35mm	± 80mm	± 200mm
빔 직경 (주 3)	대략. ø50μm	대략 Ø70μm	대략 Ø120μm	대략 Ø300μm	대략 Ø500μm
반복성	10mm	30mm	100mm	200mm	300μm (측정 거리 200 ~ 400mm) 800μm (측정 거리 400 ~ 600mm)
선형성	± 0.3%F.S.			± 0.3%F.S.	± 0.3%F.S. (측정 거리 200 ~ 400mm) ± 0.4%F.S. (측정 거리 400 ~ 600mm)
온도특성	0.03%F.S./°C
광원	레드 반도체 레이저 클래스 2 [JIS / IEC / GB / FDA (주 2)] 맥스. 출력 : 1MW, 방출 피크 파장 : 655nm
공급 전압	12 ~ 24V DC ± 10%, 리플 P-P 이하
전력 소비	40MA 이하 (24V DC 공급 전압), 65MA 이하 (12V DC 공급 전압에서)
제어 출력	NPN 오픈-수집기 트랜지스터 • 최대 싱크 전류 : 50ma • 적용된 전압 : 30V DC 이하 (제어 출력 사이에서 0V) • 잔류 전압 : 1.5V 이하 (50ma 싱크 전류) •누설전류: 0.1mA 이하			PNP 오픈-수집기 트랜지스터 • 최대 소스 전류 : 50MA • 적용된 전압 : 30V DC 이하 (제어 출력~+V 간) • 잔류 전압 : 1.5V 이하 (50MA 소스 전류) • 누출 전류 : 0.1 MA 이하
	전환 가능 또는 어두운 곳
	통합 (자동 재설정 유형)
아날로그 출력	아날로그 전압 출력	• 출력 범위 : 0 ~ +5V (알람 : +5.2V) • 출력 임피던스 : 100Ω
	아날로그 전류 출력	• 출력 범위 : 4 ~ 20mA (알람 : 0ma) • 부하 임피던스 : 300Ω 이하
응답 시간	1.5ms / 5ms / 10ms 사이에 전환 가능
외부 입력	NPN 무접점 입력 • 입력 조건 유효하지 않은 : +8 ~ +V DC 또는 열기 유효: 0 ~ +1.2V DC • 입력 임피던스 : 약. 10kΩ			PNP 비 접촉 입력 • 입력 조건 유효하지 않은 : 0 ~ +0.6V DC 또는 열기 유효: +4 ~ +V DC • 입력 임피던스 : 약. 10kΩ
보호	IP67 (IEC)
오염 정도	2
주변 온도	-10 ~ +45 ° C (이슬 응축 또는 착빙 허용 없음), 저장 : -20 ~ +60 ° C
주변 습도	35 ~ 85% RH, 저장 : 35 ~ 85% RH
주변 조명	백열 램프 : 수용 표면 조명 3,000 x 이하
작동 고도	2,000m 이하
케이블	0.2mm2 5 코어 복합 케이블, 2m 길이
재료	인클로저 : 알루미늄 다이 캐스트, 앞 표지 : 아크릴
무게	대략 85G (케이블 포함)
적용규격	EMC 지침 준수, FDA 표준, UL 인식
참고:
1) 공급 전압 : 24V DC, 주변 온도 : +20 ° C, 응답 시간 : 10ms 및 측정 센터 거리의 아날로그 출력 값은 지정되지 않은 측정 조건에 사용됩니다. 주제는 백인 도자기입니다.
2) FDA 표준의 레이저 통지 No. 50에 따르면 FDA 표준을 기반으로합니다.
3) 이것은 측정 센터 거리의 크기입니다. 이 값은 중심 광 강도의 1/E2 (약 13.5%)를 사용하여 정의되었습니다. 지정된 영역 외부의 누출 빛으로 인해, 감지 지점 주변의 반사율은 지점보다 높을 수 있으며 이는 측정 값에 영향을 줄 수 있습니다.
