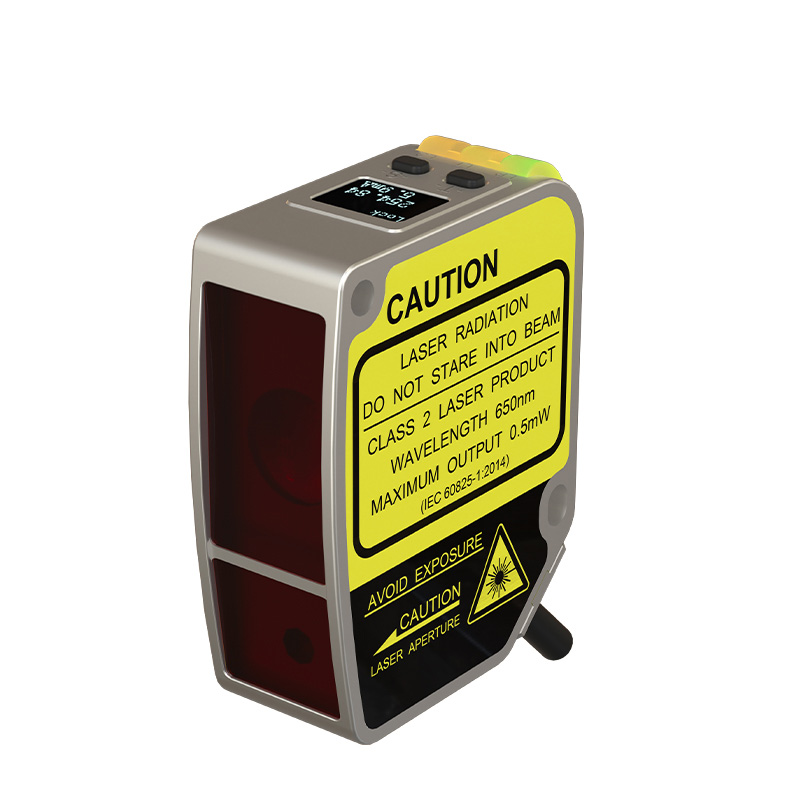

제품 특성:
측정 범위: 60-110mm
출력 모드: 스위치 수량 및 RS485 통신 포함(ModBus 프로토콜 지원)
직선성 정도 : 고정밀도 타입 : ±0.1% F.S. (60-110mm)
반복성: 60um
해상도: 30um
스폿 크기: 85mm에서 Φ0.5mm
정확한 측정능력
초고선형 정확도를 갖춘 고정밀 CMOS 센서와 고유한 알고리즘으로 비접촉 및 마모 없는 측정이 가능합니다.

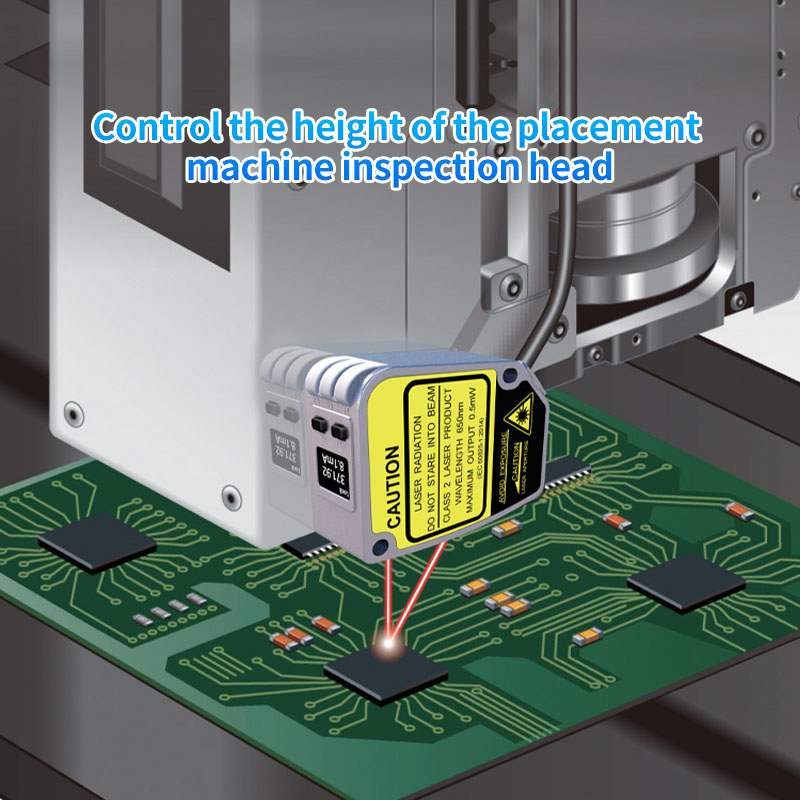

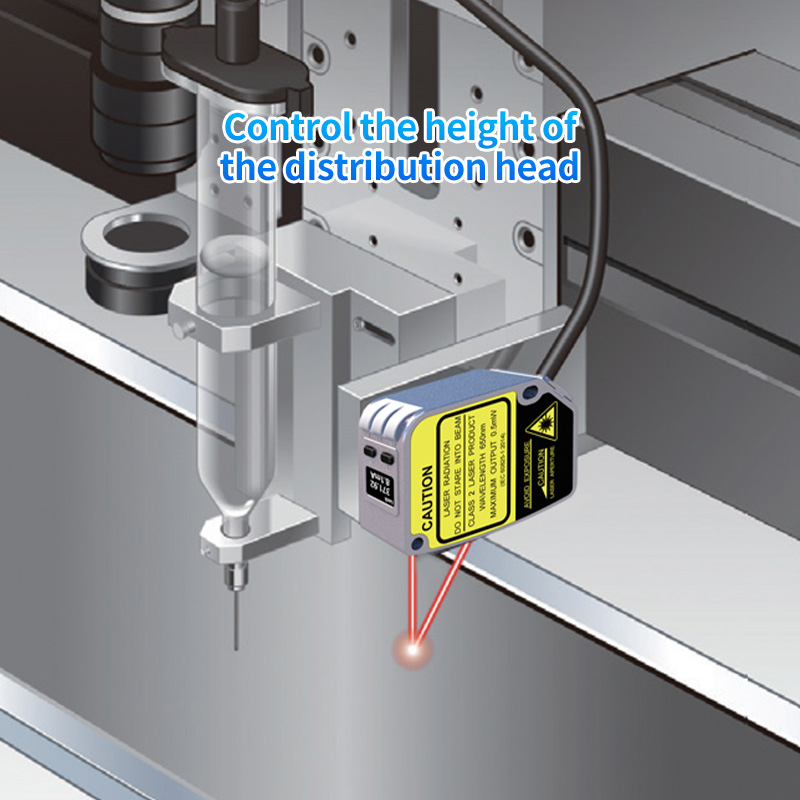

탐지 내용:
PLC 등 상위기기와 데이터 통신 가능
RS-485 인터페이스를 사용하면 최대 32개의 센서를 연결할 수 있으며(각 센서마다 서로 다른 주소가 별도로 설정되어 있음) PLC에서 요청 메시지를 보내고 측정값을 반환할 수 있습니다.
작은 레이저 스팟
흑백 색상 차이가 좋고 스폿 크기가 0.5mm에 불과해 작은 물체를 정확하게 감지할 수 있습니다.
강력한 운영 기능
강력한 작동 기능: 영점 설정, 단일 지점, 창 티칭, 시뮬레이션 매핑 설정 및 기타 기능과 결합된 다양한 모드 및 필터링 설정을 갖춘 풍부한 범위 및 정밀도 옵션. 안정적이고 유연한 프로세스 제어 및 감지를 보장합니다.
유연한 출력 방법
유연한 출력 모드: 내장 스위치 출력(NPN/PNP/PULL-PUSH) + 4.20mA 또는 RS-485의 아날로그 출력, MODBUS 프로토콜을 지원하며 컨트롤러에 연결할 필요 없이 PLC이든 독립적으로 작동합니다. 산업용 컴퓨터이므로 쉽게 직접 연결할 수 있습니다.
디지털 디스플레이
변위량을 확인하면서 설정하기 쉽습니다.
IP67
lP67 보호 구조는 습기와 먼지가 많은 환경에서도 사용할 수 있습니다. 설치 구멍에 금속 라이닝 튜브를 삽입하여 0.8N·m의 토크로 견고하게 고정할 수 있습니다.
편리한설치
컨트롤러의 기능은 모두 센서에 통합되어 공간을 절약하기 위해 추가 컨트롤러가 필요하지 않습니다.
NPN/PNP 극성 지원
결선 방식을 변경함으로써 제품이 NPN/PNP 극성 모두 호환 가능하므로 유지 관리를 위한 모델 등록의 필요성이 줄어듭니다.
조작 패널 및 기능:

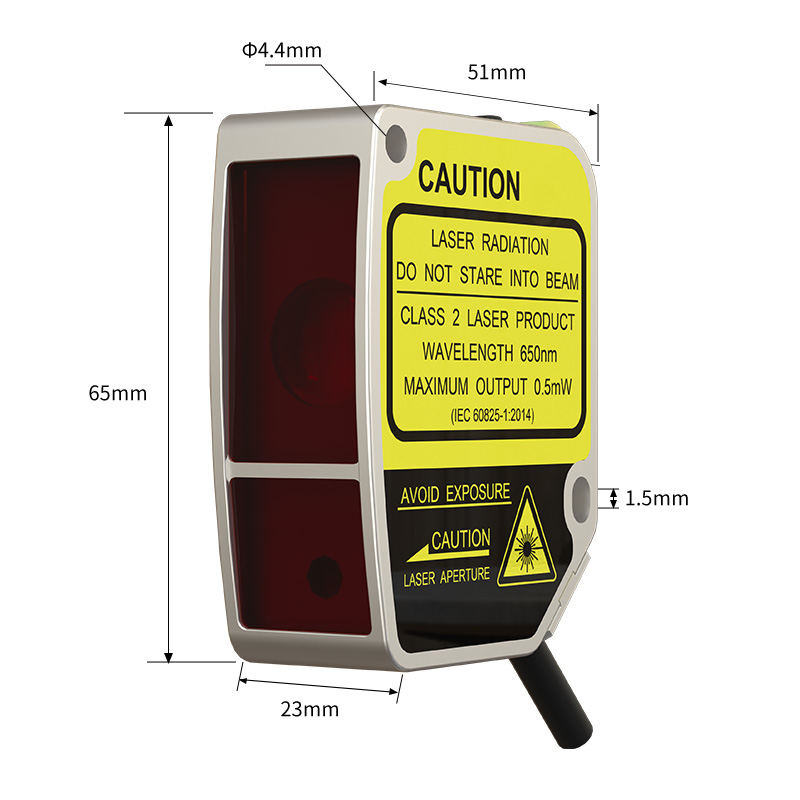

제품 크기:
배선 지침:
사양:
부품 번호 RS-485 출력 전원 표시기:녹색 LED; 동작 표시기: 노란색 LED; 경보 표시기:노란색 LED 나사(M4X35mm)X2, 너트X2, 와셔 X 2, 장착 브래킷 , 사용 설명서 ①테스트 조건: 23 ± 5 °C의 표준 데이터, 공급 전압 24VDC, 테스트 전 30분 예열; 샘플링 주기 2ms;평균 샘플링 횟수 100; 표준 감지 물체 90% 흰색 카드
디지털 디스플레이 레이저 변위 센서
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
측정 중심 거리
30mm
50mm
85mm
측정 범위
±5mm
±15mm
±25mm
전체 범위(F.S.)
10mm
30mm
50mm
광점 크기
Φ0.5mm@30mm
Φ0.5mm@50mm
Φ0.5mm@85mm
해결
2.5um@30mm
10um@50mm
30um@85mm
안정적으로 반복됨 ① ② ③
5um
20um
60um
온도 드리프트
±0.08%F.S./°C
±0.02%F.S./°C
±0.04%F.S./°C
선형 정확도 ① ②
특정 모델의 사양을 참조하세요.
전원 전압
RS-485:10~30VDC;4~20mA:12~24VDC
부하 전류
200mA
전력 감소
<2.5V
광원 유형
적색 레이저(650nm); 레이저 레벨: 클래스 2
치수
65*51*23mm
출력 1
디지털 값:RS-4S5(ModBus 프로토콜 지원);아날로그:4...20mA(부하 저항<390Ω)
출력 2
스위치 값:PUSH-PULL/NPN/PNP NO/NC 설정 가능
거리 설정
RS-485:키 누르기/RS-485 설정;4... 20mA:키 누르기 설정
응답 시간
2ms, 16ms, 40ms 설정 가능
지시자
표시하다
OLED 디스플레이(크기: 14*10.7mm)
내장 기능 ④
•슬레이브 주소 및 포트 속도 설정 •영점 설정 •제품 자체 점검 •출력 설정 •파라미터 쿼리 •평균 설정 •아날로그 맵 설정 •단일 포인트 티치 •윈도우 티치 •공장 기본값
보호회로⑤
단락, 역극성, 과부하 보호
Service environment
작동 온도:-10...+50®C; 보관 온도 :-20... .+70°C 환경 습도:35...85%RH(결로 없음)
주변광 방지
백열등: <3,000럭스
보호등급
IP67
재료
Housmg:알루미늄,렌즈 커버:PMMA 디스플레이 패널:PC
진동 방지
10...55Hz 복진폭 1mm, X,XZ 방향 각 2시간
충동과 모래
500m/s2(약 50G), X,Y,Z 방향 각 3회
연결 방법
2m 5핀/4핀 PVC 케이블(5핀: RS-485 출력, 4핀: 아날로그 출력)

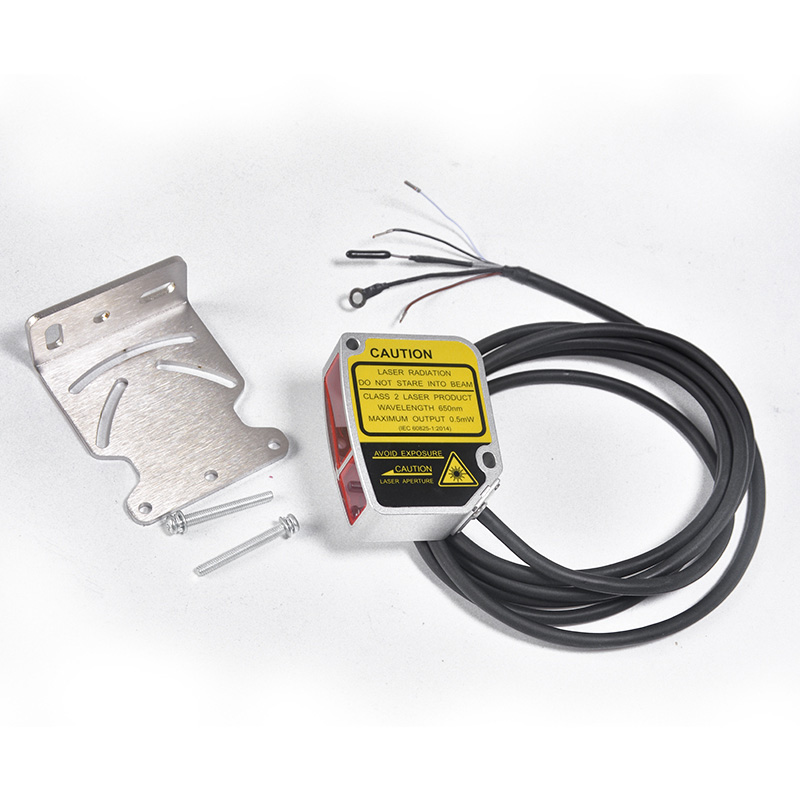

액세서리
주목:
②통계자료는 3항에 따른다.
③반복 정확도: 23 ± 5 °C 환경^。% 반사율 흰색 카드, 100 테스트 데이터 결과
④RS-485 시리즈 전용 슬레이브 주소, 전송 속도 설정
⑤ 스위치 출력 전용 보호회로
