제품 특성 :
측정 범위 : 25-35mm
출력 모드 : 전환, 현재 4-20ma
선형성 정확도 : ± 0.1% F.S. (25-35mm)
반복성 : 5UM
해상도 : 2.5um
스팟 크기 : 30mm에서 φ0.5mm
응답 시간 : 2ms/16ms/40ms
주변 광 저항 : 백열등 ≥ 3,000lux
작동 패널 : OLED 디지털 디스플레이
온도 드리프트 : ± 0.02%F.S./° C
사양
기준 유형
높은 정밀 유형
측정하다 중심 거리
온도 경향 전력 표시기 : 녹색 LED; 행동 표시기 : 빨간색 LED; 알람 표시 : 노란색 LED 보호 회로
사용 환경 주변 조명 저항 lmpact 저항 연결 방법
RS-485
FSD11-30-RS485
FSD11-50-RS485
FSD11-85-RS485
4-20MA
FSD11-30-AA
FSD11-50-AA
FSD11-85-AA
RS-485
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
4-20MA
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA-M
30mm
50mm85
85mm
측정 범위
5mm
15mm
25mm
F.S.
10mm
30mm
50mm
선형성
표준 유형 : RS485 :+0.3%fs.; 4-20MA : ± 0.4%fs
높은 정밀 유형 : RS485 :+0.1%fs.; 4-20MA : ± 0.1%fs
공급 전압
RS-485 : 10..30VDC; 4 ... 20MA : 12 ... 24VDC
파워 소비
<700mw
짐
200ma
압력 강하
<2.5V
광원
레드 레이저 (650nm); Laserlevel : 클래스 2
스팟 크기
ф0.5mm@30nm
ф0.5mm@50nm
ф0.5mm@85nm

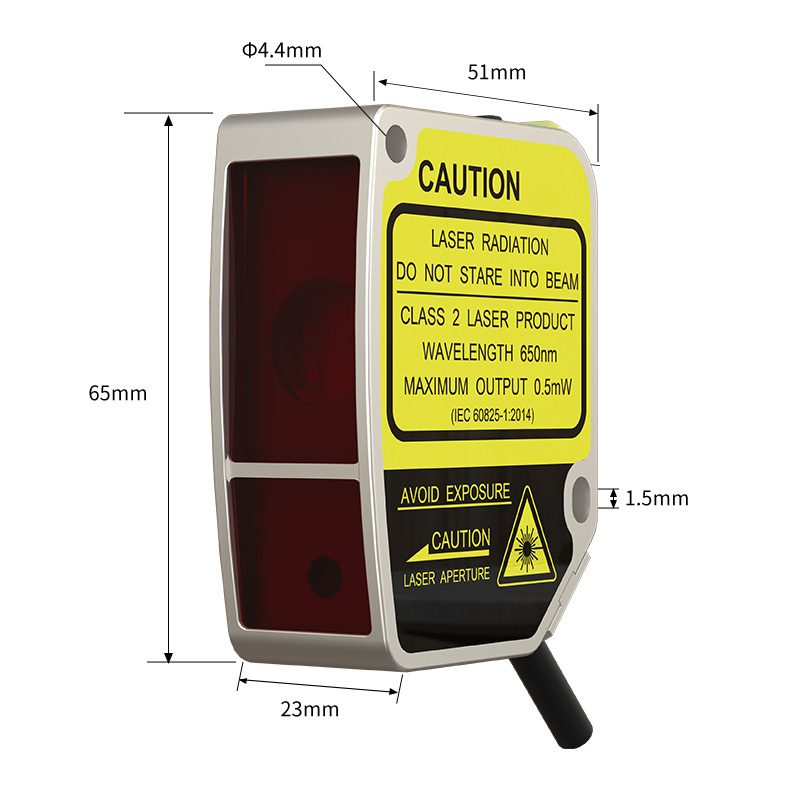

크기
65*51*23mm
해상도 비율
2.5um@30mm
10um@50mm
30UM@85mm
반복성
5UM
20UM
60um
출력 1
디지털 수량 : RS-485 (MODBUS 프로토콜 지원); 아날로그 수량 : 4-20MA (하중 저항 <390 Ω)
출력 2
스위칭 수량 : 푸시 풀/NPN/PNP 및 NO/NC를 설정할 수 있습니다
거리 설정
RS-485 : 버튼/RS-485 설정; 4 ... 20MA : 키 설정
0.08%F.S./° C
0.02%fs./° C
0.04%fs./° C
응답 시간
2ms/16ms/40ms를 설정할 수 있습니다
파일럿 램프
디스플레이 화면
OLED 디스플레이 화면 (크기 : 14*10.7mm)
내장 기능
슬레이브 주소 및 포트 속도 설정 · 매개 변수 쿼리 · Window Teachzero Set · 제품 자체 점검 · 출력 설정 · 단일 포인트 TeachAverage 설정 · 아날로그 맵 설정
단락 보호, 역 극성 보호, 과부하 보호
작업 온도 : -10 ~+50 ° C : 스토리지 환경 : -20 ~+70 ° C. 환경 연중 변성 : 35% ~ 85% RH (응축없이)
저항
백열등 : <3, 000lux
보호 등급
IP67
재료 품질
쉘 : 알루미늄; 렌즈 커버 : PMAA; 디스플레이 보드 : PC
진동
10 ~ 55Hzdual 진폭 LMM, 각각 X, Y 및 Z 방향으로 2 시간
500m/s² (약 50g), 각각 x, y 및 z 방향으로 3 배

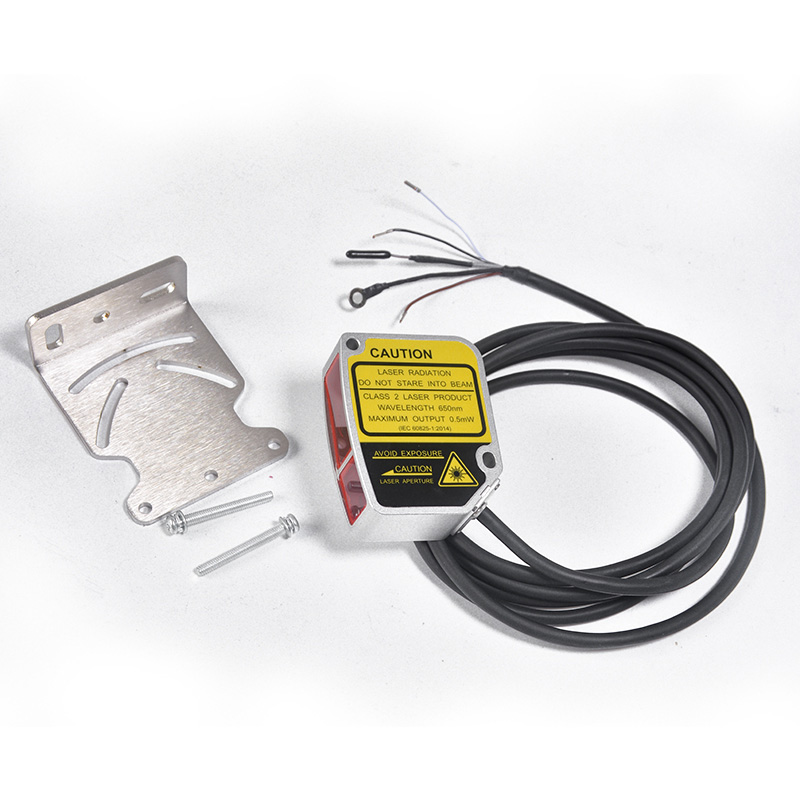

2M 5 코어/4 코어 PVC 리드 와이어 (5 코어 : RS-485 출력; 4 코어 : 아날로그 아웃)
신관
M4 나사 (길이 35mm)*2, 너트*2, 개스킷*2, 설치 브래킷, 사용자 설명서
