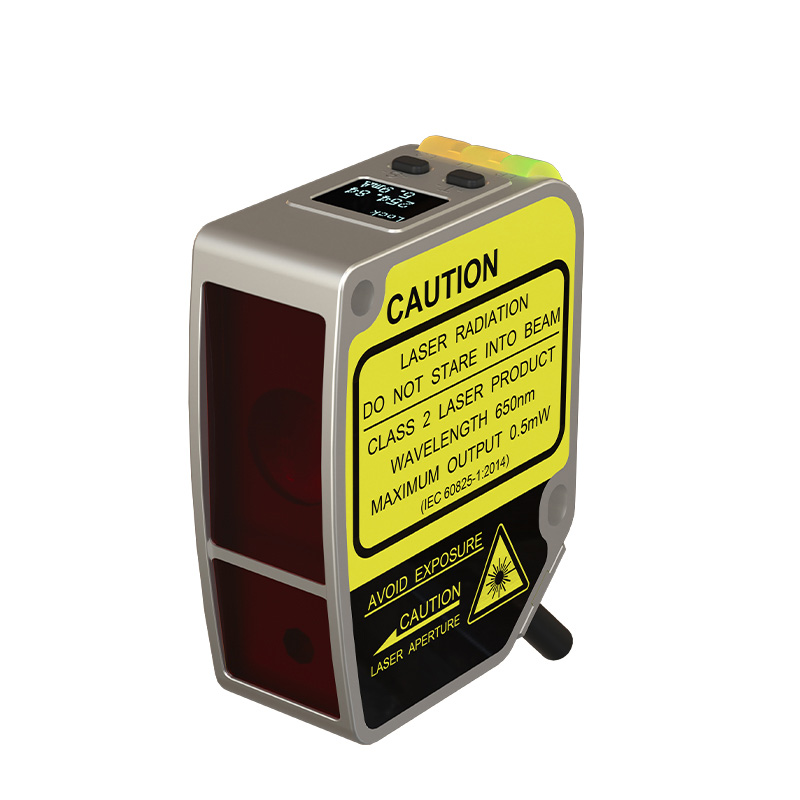

변위 측정 센서

제품 특성:

측정 범위: 25-35mm

출력 모드: 스위칭 포함, 전류 4-20mA

선형성 정확도: ±0.4% F.S. (25-35mm)

반복성: 5um

해상도: 2.5um

스팟 크기: 30mm에서 Φ0.5mm

응답 시간: 2ms/16ms/40ms 설정 가능

주변광 저항: 백열등 ≥ 3,000lux

조작 패널: OLED 디지털 디스플레이

온도 드리프트: ±0.02%F.S./°C

정확한 측정능력

고정밀 CMOS 센서와 고유한 알고리즘, 초고선형 정확도로 비접촉 및 마모 없는 측정이 가능합니다.

작은 레이저 스팟

흑백 색상 차이가 좋고 스폿 크기가 0.5mm에 불과해 작은 물체를 정확하게 감지할 수 있습니다.

강력한 운영 기능

강력한 작동 기능: 영점 설정, 단일 지점, 창 티칭, 시뮬레이션 매핑 설정 및 기타 기능과 결합된 다양한 모드 및 필터링 설정을 갖춘 풍부한 범위 및 정밀도 옵션. 안정적이고 유연한 프로세스 제어 및 감지를 보장합니다.

디지털 디스플레이

변위량을 확인하면서 설정하기 쉽습니다.

IP67

IP67 보호구조로 습기와 먼지가 많은 환경에서도 사용이 가능합니다. 설치 구멍에 금속 라이닝 튜브를 삽입하여 0.8N·m의 토크로 견고하게 고정할 수 있습니다.

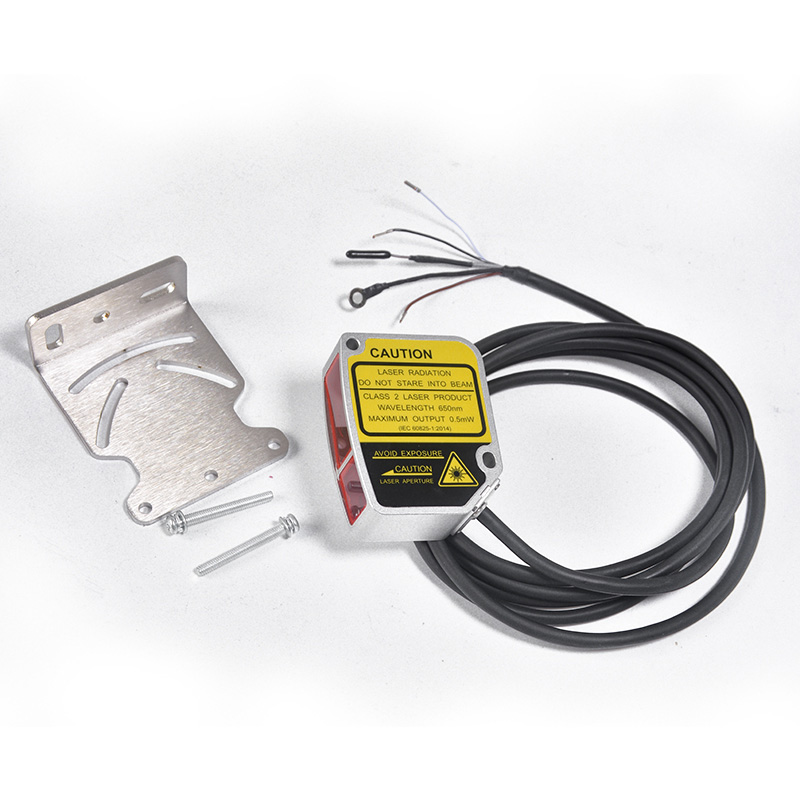

편리한 설치

컨트롤러의 기능은 모두 센서에 통합되어 공간을 절약하기 위해 추가 컨트롤러가 필요하지 않습니다.

NPN/PNP 극성 지원

결선 방식을 변경함으로써 제품이 NPN/PNP 극성 모두 호환 가능하므로 유지 관리를 위한 모델 등록의 필요성이 줄어듭니다.

사양

측정중심 거리:30mm

측정 범위:5mm

FS.:10mm

선형성:표준 유형:RS485:±0.3%FS.; 4-20mA:+0.4%F.S.

                 고정밀도 유형:RS485:+0.1%F.S.: 4-20mA:+0.1%FS

전원 전압:RS-485: 10~30VDC: 4~20mA: 12~24VDC

전력 소비:<700mW

짐:200mA

압력 강하:<2.5V

광원:적색 레이저(650nm); 레이저 레벨: 클래스 2

스팟 크기:0.5mm@30nm

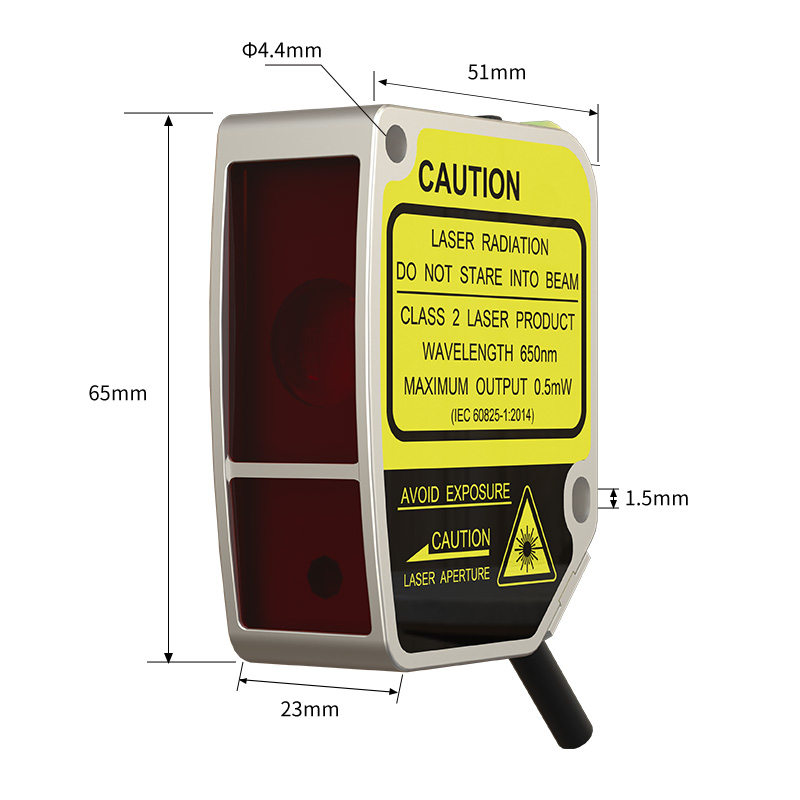

크기:65*51*23mm

해결:2.5um@30mm

 비율반복성:5um

출력1:디지털 수량: RS-485(ModBus 프로토콜 지원), 아날로그 수량: 4-20mA(부하 저항 < 390Ω)

출력2:스위칭 수량: PUSH-PULL/NPN/PNP 및 NO/NC 설정 가능
