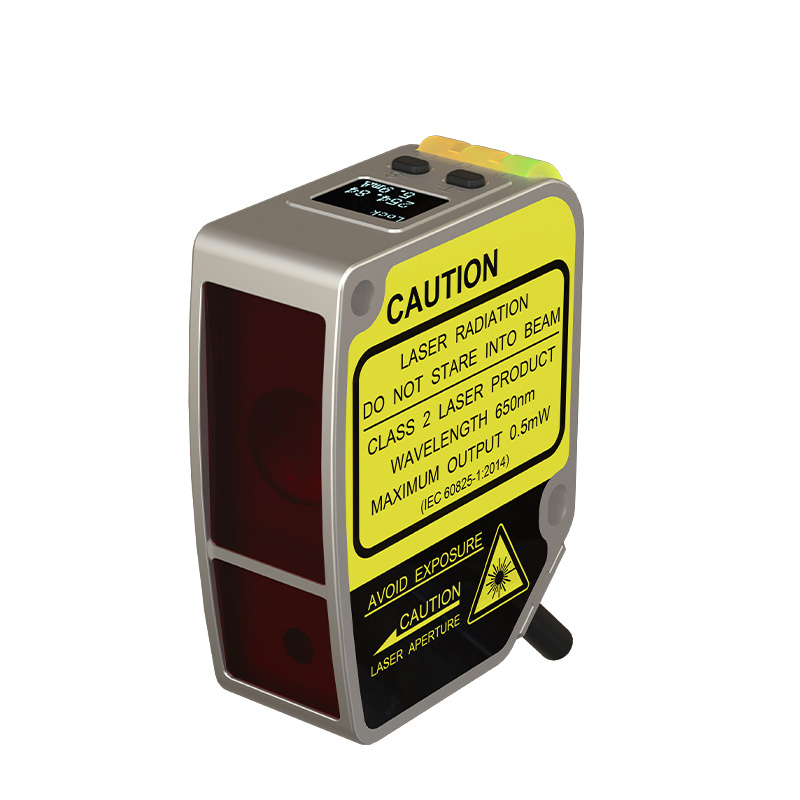

변위 거리 센서

제품 특성:

측정 범위:150-1000mm

출력 모드:스위칭 및 RS485 통신 포함(ModBus 프로토콜 지원)

선형성 정확도:±0.3%F.S. (150-450mm); ±0.6%F.S. (450-1000mm)

해결:150mm에서 50um; 1000mm에서 2mm

스팟 크기:1000mm에서 Φ3mm

응답 시간:2ms/16ms/40ms 설정 가능

주변광 저항:백열등 ≥ 3,000lux

조작 패널:OLED 디지털 디스플레이

온도 드리프트:±0.02%F.S./°C

강력한 운영 기능

강력한 작동 기능: 영점 설정, 단일 지점, 창 티칭, 시뮬레이션 매핑 설정 및 기타 기능과 결합된 다양한 모드 및 필터링 설정을 갖춘 풍부한 범위 및 정밀도 옵션. 안정적이고 유연한 프로세스 제어 및 감지를 보장합니다.

정확한 측정능력

고정밀 CMOS 센서와 매우 높은 선형 정확도를 갖춘 고유한 알고리즘으로 비접촉 및 마모 없는 측정이 가능합니다.

PLC 등 상위기기와 데이터 통신 가능

RS-485 인터페이스를 사용하면 최대 32개의 센서를 연결할 수 있으며(각 센서마다 서로 다른 주소가 별도로 설정되어 있음) PLC에서 요청 메시지를 보내고 측정값을 반환할 수 있습니다.

작은 레이저 스팟

흑백 색상 차이가 좋고 스폿 크기가 0.5mm에 불과해 작은 물체를 정확하게 감지할 수 있습니다.

유연한 출력 방법

유연한 출력 모드:

built-in switch output(NPN/PNP/PULL-PUSH)+analog outputof 4.20mA or RS-485,and supports MODBUS protocol,without the need to connect to the controller, workingindependently,whether it is a PLC or an industrial computer,it can be easily connected directly.

디지털 디스플레이

변위량을 확인하면서 설정하기 쉽습니다.

IP67

IP67 보호구조로 습기와 먼지가 많은 환경에서도 사용이 가능합니다. 금속 라이닝 튜브가 설치 구멍에 삽입되어 0.8N·m의 토크로 단단히 고정됩니다.

편리한설치

컨트롤러의 기능은 모두 센서에 통합되어 공간을 절약하기 위해 추가 컨트롤러가 필요하지 않습니다.

NPN/PNP 극성 지원

결선 방식을 변경함으로써 제품이 NPN/PNP 극성 모두 호환 가능하므로 유지 관리를 위한 모델 등록의 필요성이 줄어듭니다.

매개변수:

것들확실한 범위：150-1000mm

전체 범위(F5.):850mm

광점 크기:중간 3mm@1000mm

표준 유형: 선형 정확도:±0.6%FS.

고정밀도 유형: 선형 정밀도:150-450mm:±0.3%F5.450-1000mm:±0.6%F5

반복 정확도0@：100um@150mm

                                         520um@500mm

                                         4000um@1000mm

해결:50um@150mm

                    2000um@1000mm

광원 유형:적색 레이저(650nm); 레이저 클래스: 클래스 II

압력 강하:<2.5V

출력 1:디지털: RS-485(ModBus 프로토콜 지원); 아날로그: 4~20mA(부하 저항<390Ω)

출력 2:스위칭 수량: PUSH-PULL/NPN/PNP 및 NO/NC 설정 가능

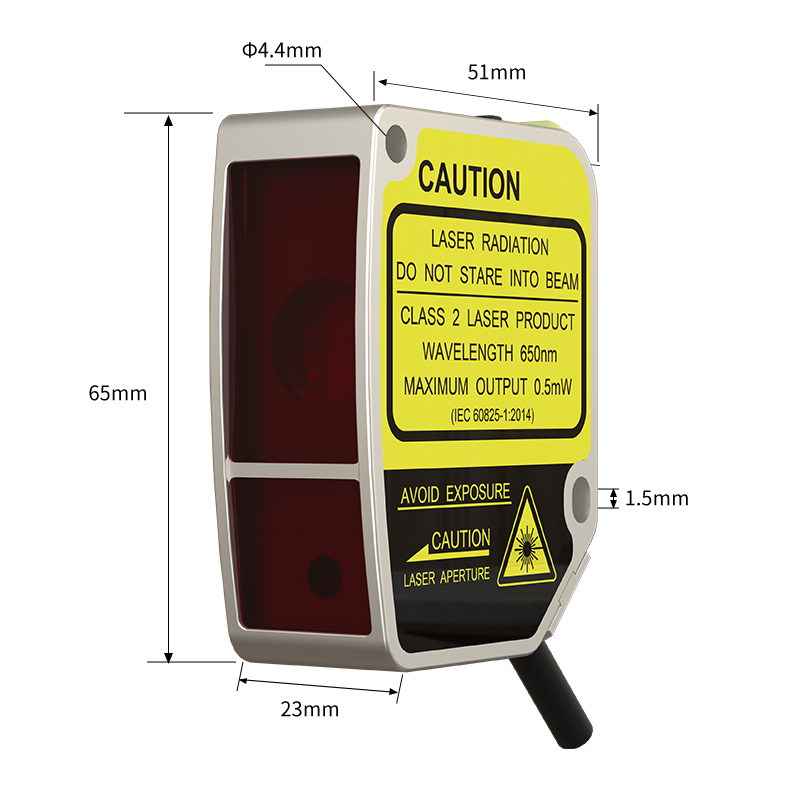

치수:크기65mm*51mm*23mm

응답 시간:2ms/16ms/40ms 설정 가능

표시 화면:OLED 디스플레이 화면(크기: 14*10.7mm)

표시 등:노란색 경보 표시: 노란색 LED ④
