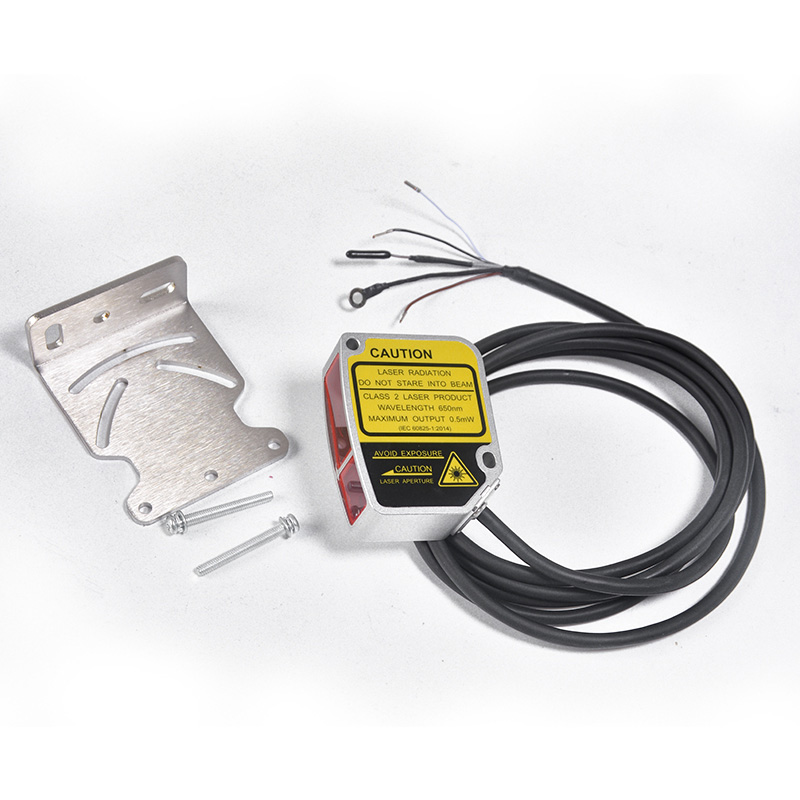

레이저 변위 센서

제품 특성:

측정 범위:150-1000mm

출력 모드:스위칭 및 전류 4-20mA 포함

선형성 정확도:±0.3% F.S. (150-450mm); ±0.6%F.S. (450-1000mm)

해결:150mm에서 50um; 1000mm에서 2mm

스팟 크기:1000mm에서 Φ3mm

응답 시간:2ms/16ms/40ms 설정 가능

강력한 운영 기능

강력한 작동 기능: 영점 설정, 단일 지점, 창 티칭, 시뮬레이션 매핑 설정 및 기타 기능과 결합된 다양한 모드 및 필터링 설정을 갖춘 풍부한 범위 및 정밀도 옵션. 안정적이고 유연한 프로세스 제어 및 감지를 보장합니다.

정확한 측정능력

고정밀 CMOS 센서와 고유한 알고리즘으로 초고선형 정확도로 비접촉 및 마모 없는 측정이 가능합니다.

PLC 등 상위기기와 데이터 통신 가능

RS-485 인터페이스를 사용하면 최대 32개의 센서를 연결할 수 있으며(각 센서마다 서로 다른 주소가 별도로 설정되어 있음) PLC에서 요청 메시지를 보내고 측정값을 반환할 수 있습니다.

작은 레이저 스팟

흑백 색상 차이가 좋고 스폿 크기가 0.5mm에 불과해 작은 물체를 정확하게 감지할 수 있습니다.

유연한 출력 모드:

내장 스위치 출력(NPN/PNP/PULL-PUSH) + 4.20mA 또는 RS-485의 아날로그 출력은 MODBUS 프로토콜을 지원하며 컨트롤러에 연결할 필요 없이 PLC이든 산업용 컴퓨터이든 독립적으로 작동합니다. 쉽게 직접 연결할 수 있습니다.

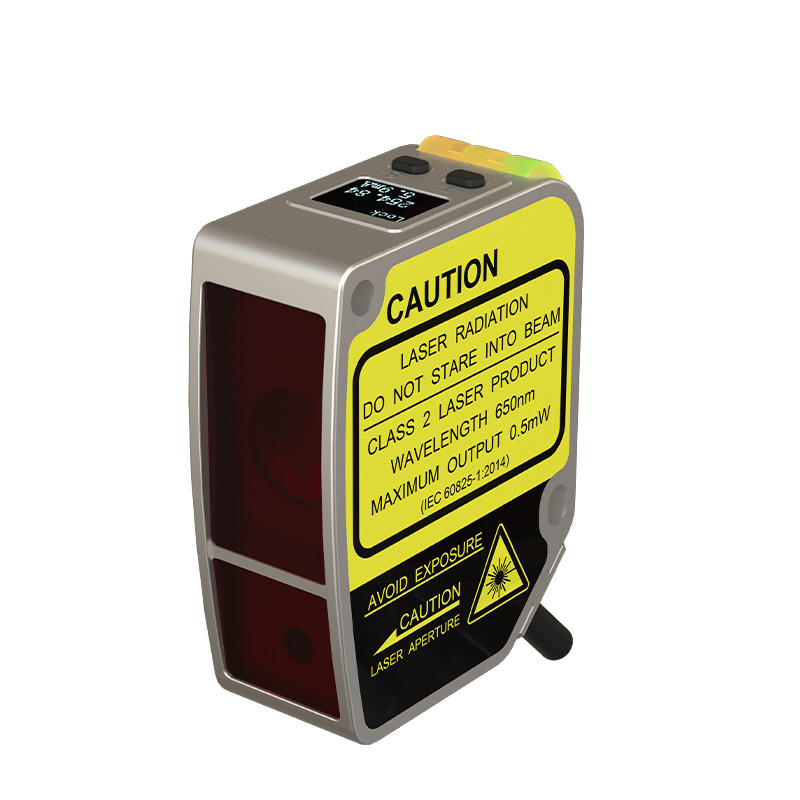

디지털 디스플레이

변위량을 확인하면서 설정하기 쉽습니다.

IP67

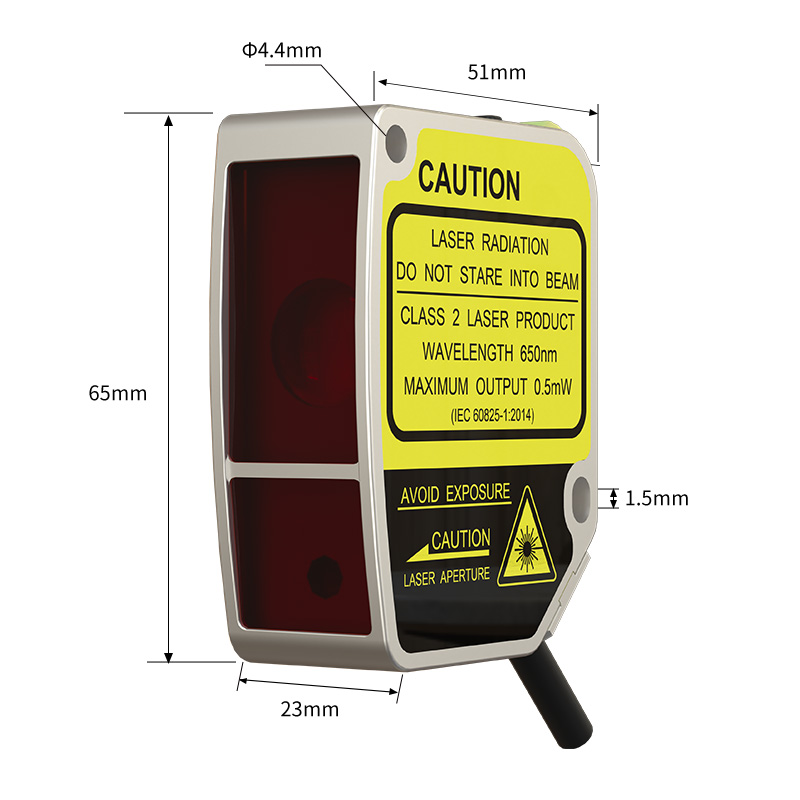

IP67 보호구조로 습기와 먼지가 많은 환경에서도 사용이 가능합니다. 설치구멍에 금속 라이닝 튜브를 삽입하여 0.8N·m의 토크로 견고하게 고정할 수 있습니다.

편리한설치

컨트롤러의 기능은 모두 센서에 통합되어 공간을 절약하기 위해 추가 컨트롤러가 필요하지 않습니다.

사양:

측정 범위:

150-1000mm

전체 범위(F.S.):

850mm

광점 크기:

중간 3mm@1000mm

표준 유형: 선형 정확도:

+0.6%FS.

고정밀도 유형: 선형 정밀도:

150-450mm:+0.3%FS.

450-1000mm:+0.6%F.S

반복 정확도①②：

100um@150mm

520um@500mm

4000um@1000mm

해결:

50um@150mm

2000um@1000mm
