FGS-22N 광전 색상 센서 기능 :

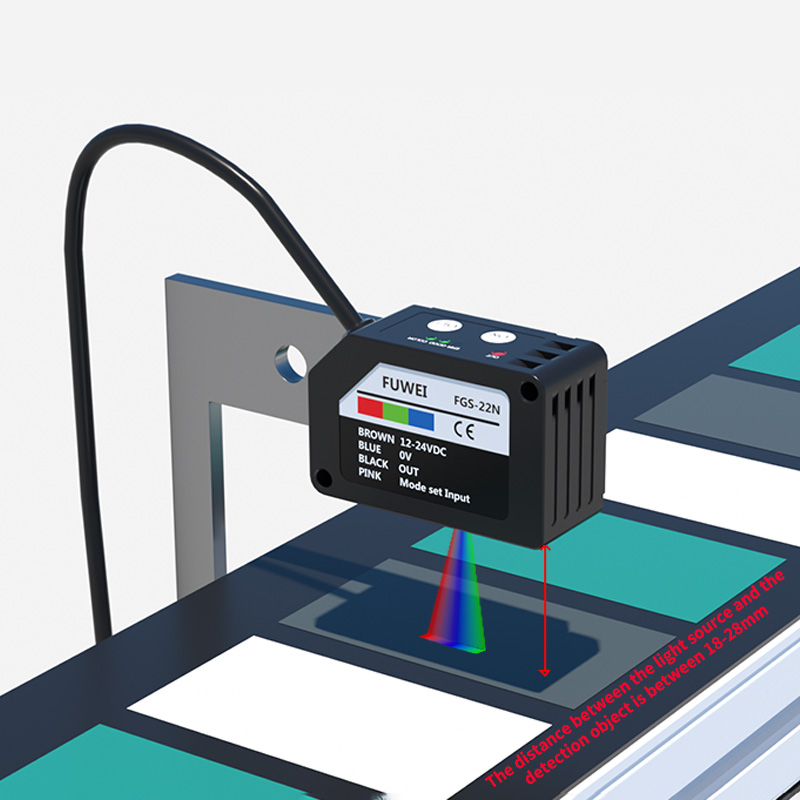

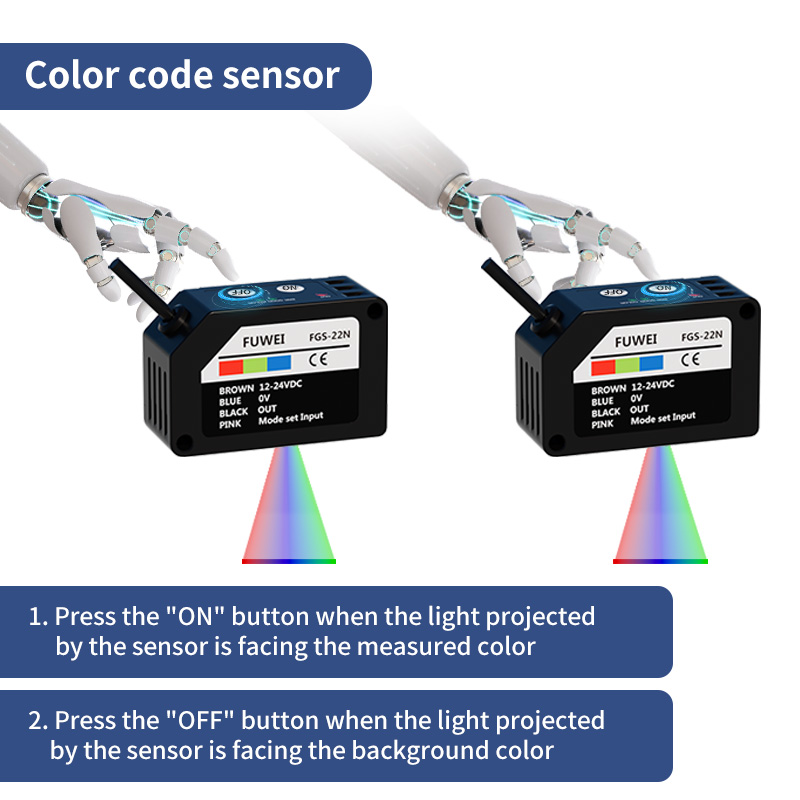

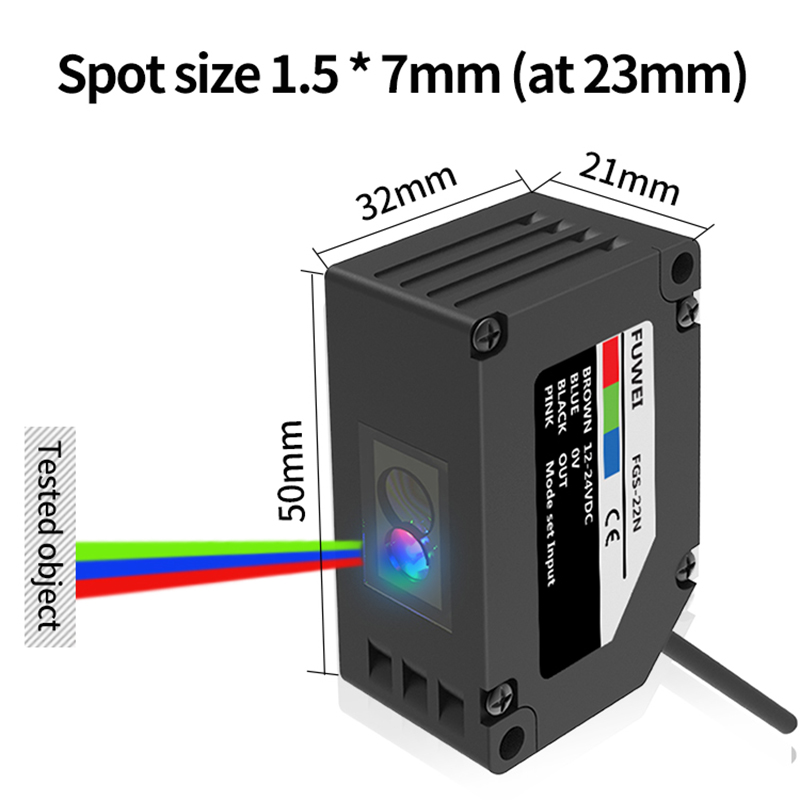

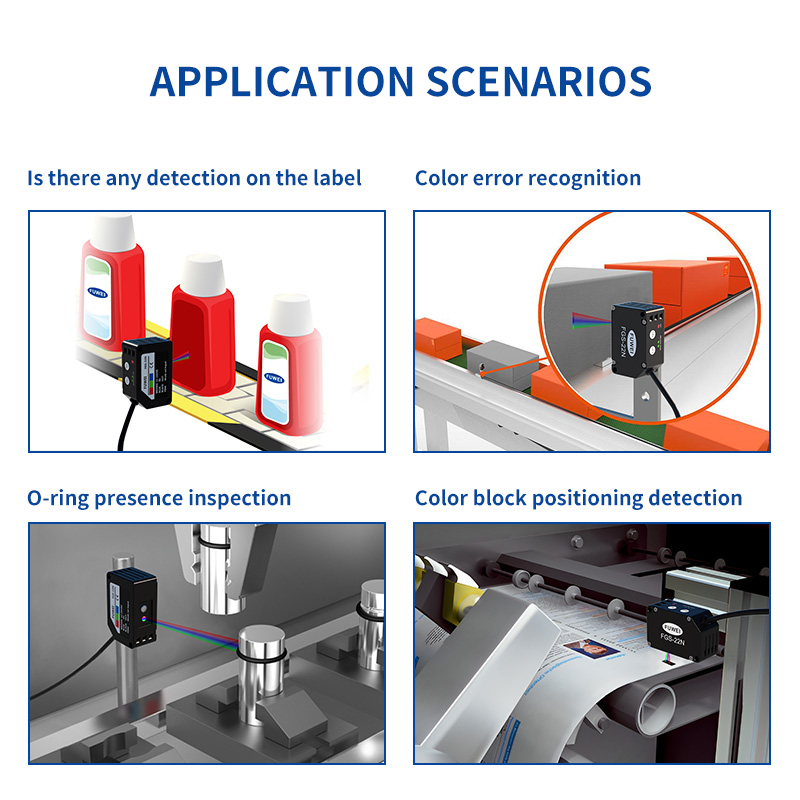

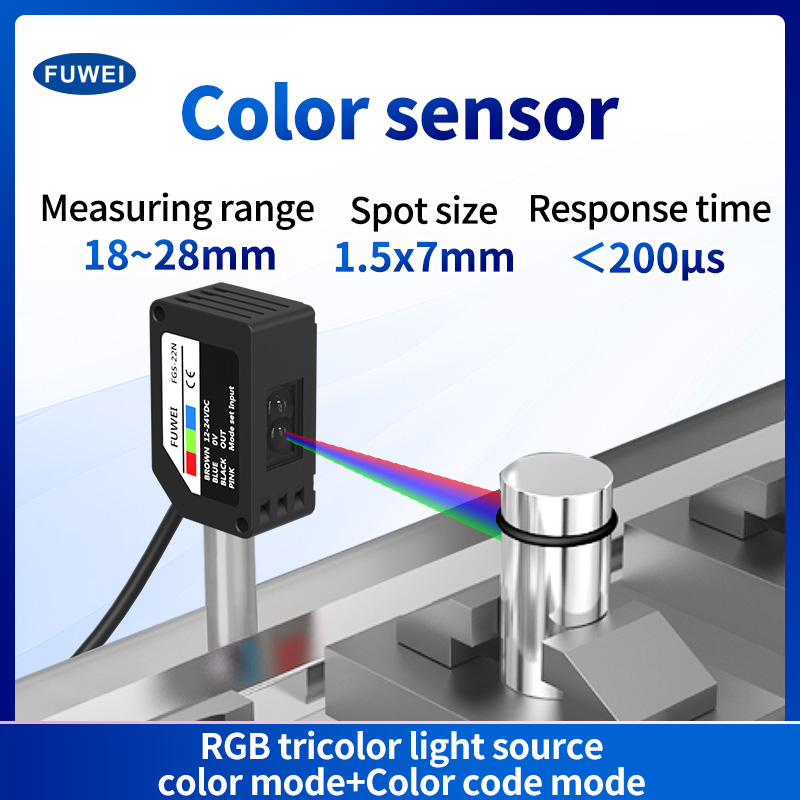

FGS-22N 광전자 색상 센서에는 내장 3 컬러 광원이 장착되어 있으며 최상의 LED 자동 선택 기능을 갖추고있어 다양한 색상 감지 작업에 대한 최적의 조명 적응을 보장합니다. 조정 가능한 감지 오류를 제공하여 측정 된 물체의 지터로 인한 간섭을 효과적으로 제거하여 탐지 정확도를 유지합니다. 23mm 감지 거리에서 약 1.5*7mm의 스팟 크기를 사용하면 집중 감지 작업을위한 정확한 타겟팅을 제공합니다. 고유 한 듀얼 모드 기능은 컬러 마커와 색상 감지 기능을 모두 통합하여 광범위한 시나리오에서 적용 가능성을 크게 확장합니다. 또한 2 점 설정 모드는 작동을 단순화하여 설정 및 교정에서 사용자 편의성을 향상시킵니다.
사양:
| 모델 | FGS-22N |
FGS-22p |
| 탐지 거리 |
18.28mm |
|
| 공급 전압 |
24VDC ± 10%리플 P-P <10% |
|
| 공급 전압 |
복합 LED : 빨간색/녹색/청색 (광원 파장 : 640nm/525nm/470mm) |
|
| 현재 소비 |
전력 <850MW (공급 전압은 24V 、 소비 전류 <35ma) |
|
| 모드 스위치 입력 |
색상 마크 모드 : 낮은 (on) 0.0.6VDC 누설 전류는 다음과 같습니다 0.5mA; 입력 임피던스는 약 10kq입니다.
색상 모드 : High (OFF) 12.…+VDC 또는 열기
|
컬러 마크 모드 : 낮음 (OFF) 0.0.6VDC 또는 OPE
색상 모드 : 높음 (ON) 12…+VDC 누설 전류는 3mA 미만입니다. 입력 임피던스는 약 10kq입니다
|
| 출력 유형 |
NPN Open-Collector Transistor. Max 유입 전류는 50ma; 적용된 전압은 다음과 같습니다 30VDC (출력 사이 0v); 잔류 전압은 1.5V 미만입니다 (유입시 현재는 50ma)*
|
PNP Open-Collector Transistor. Max 유입 전류는 50ma; 적용된 전압은 다음과 같습니다 30VDC (출력 사이 +v); 잔류 전압은 1.5V 미만입니다 (유입시 현재는 50ma) |
| 출력 작업 | 컬러 마크 모드 : 컬러 마크 감지시기; 색상 모드 : 일관성이있을 때 |
|
| 보호 회로 | 단락 보호 |
|
| 응답 시간 |
<200ms |
|
| 주변 온도 |
-1055 ℃ (응축 없음 、 응축 없음) |
|
| 환경 습도 |
35… 85%RH (응축 없음) |
|
| 주택 자료 |
하우징 : PBT; 작동 패널 : PC; 작동 버튼 : 실리카 젤; 렌즈 : PC |
|
| 연결 방법 |
2m 케이블 (0.2mm²4 핀 케이블 |
|
| 무게 | 약 104g |
|
