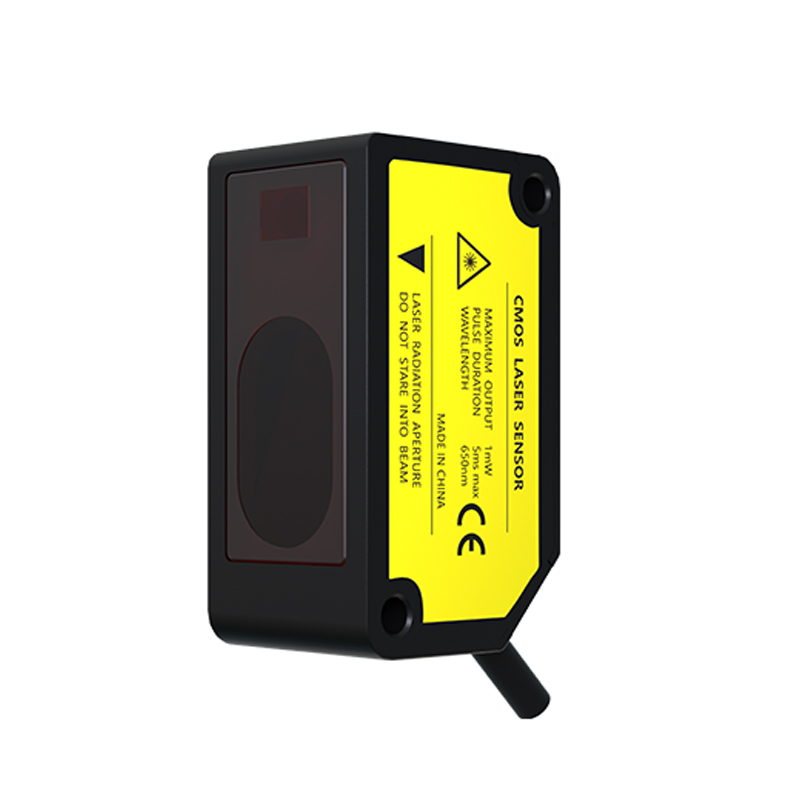

CMOS 광학 레이저 거리 센서

Model:FUWEI FSD22-30N-UI

cmos 유형소형 레이저 변위 센서 10um 안정적인 감지 패널소개: 고정밀 CMos 이미지 사용Sensor 고유의 알고리즘 변위 센서에 사용되는 고정밀 CMOS 이미지 센서를 사용하고 변위 센서에 사용되는 당사 고유의 알고리즘을 사용합니다. 거리 설정 반사 센서의 전례 없는 정확도(1/100mm) OV~+5V 아날로그 전압 출력 장착4mA~20mA의 아날로그 전류 출력 값을 mm 단위로 표시할 수 있을 뿐만 아니라 아날로그 출력으로도 꺼낼 수 있습니다. PLC+ 시뮬레이션 장치를 도입하여 다양한 계산을 수행하고 측정값을 저장(기록......

문의 보내기 PDF 다운로드

Alibaba

제품 설명

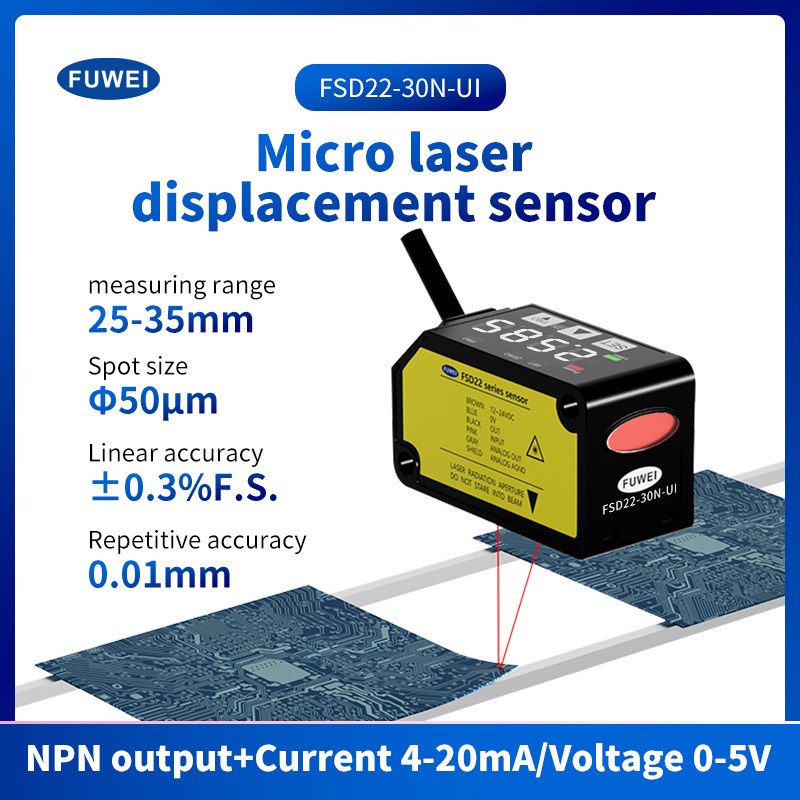

cmos 유형소형 레이저 변위 센서

10um 안정적인 감지

패널소개:

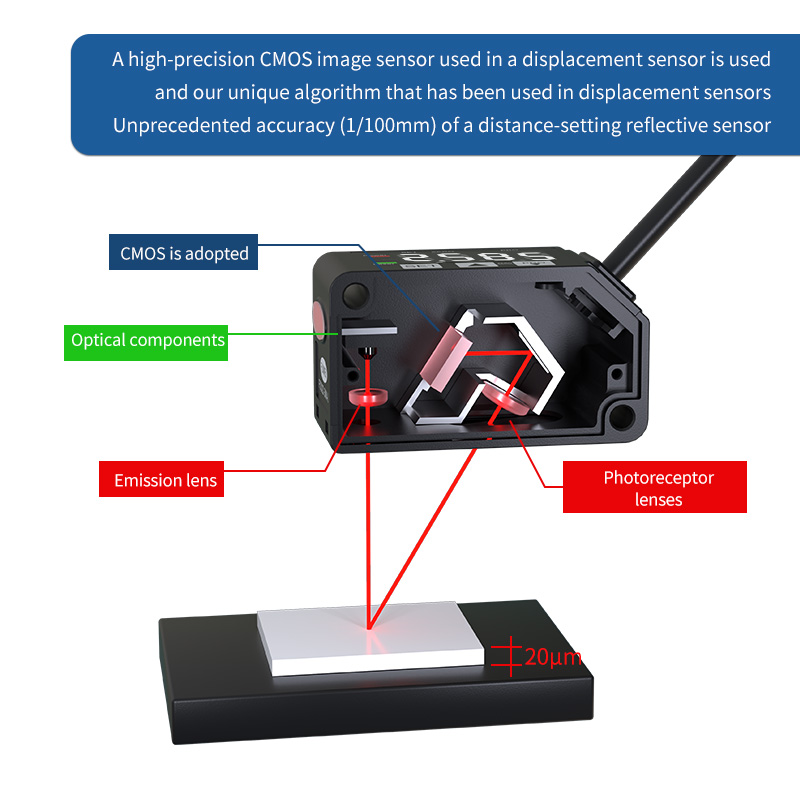

고정밀 CMos 이미지 사용Sensor 고유의 알고리즘

변위 센서에 사용되는 고정밀 CMOS 이미지 센서를 사용하고 변위 센서에 사용되는 당사 고유의 알고리즘을 사용합니다. 거리 설정 반사 센서의 전례 없는 정확도(1/100mm)

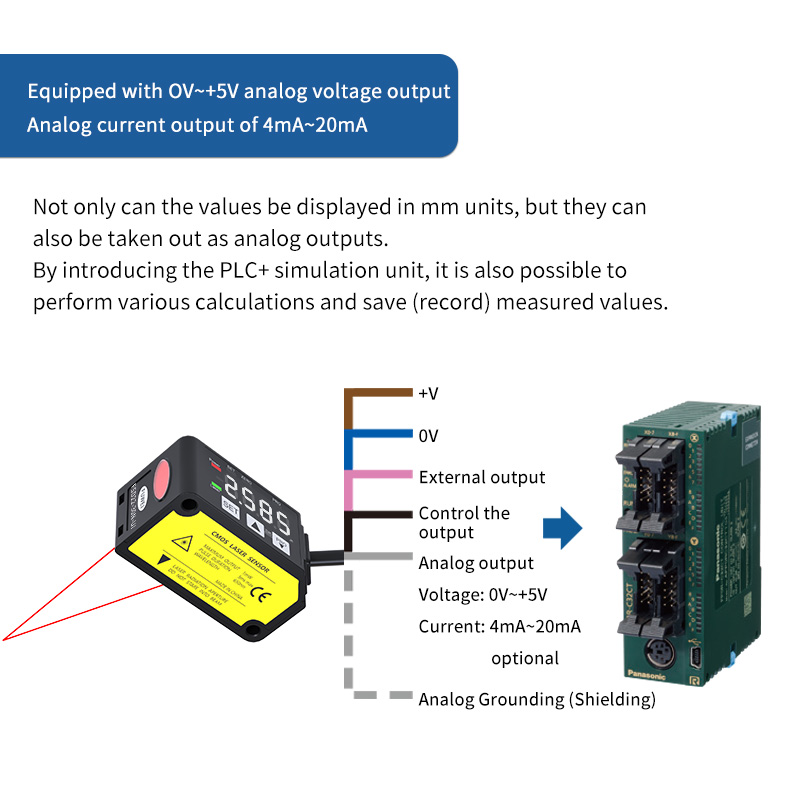

OV~+5V 아날로그 전압 출력 장착4mA~20mA의 아날로그 전류 출력

값을 mm 단위로 표시할 수 있을 뿐만 아니라 아날로그 출력으로도 꺼낼 수 있습니다. PLC+ 시뮬레이션 장치를 도입하여 다양한 계산을 수행하고 측정값을 저장(기록)하는 것도 가능합니다.

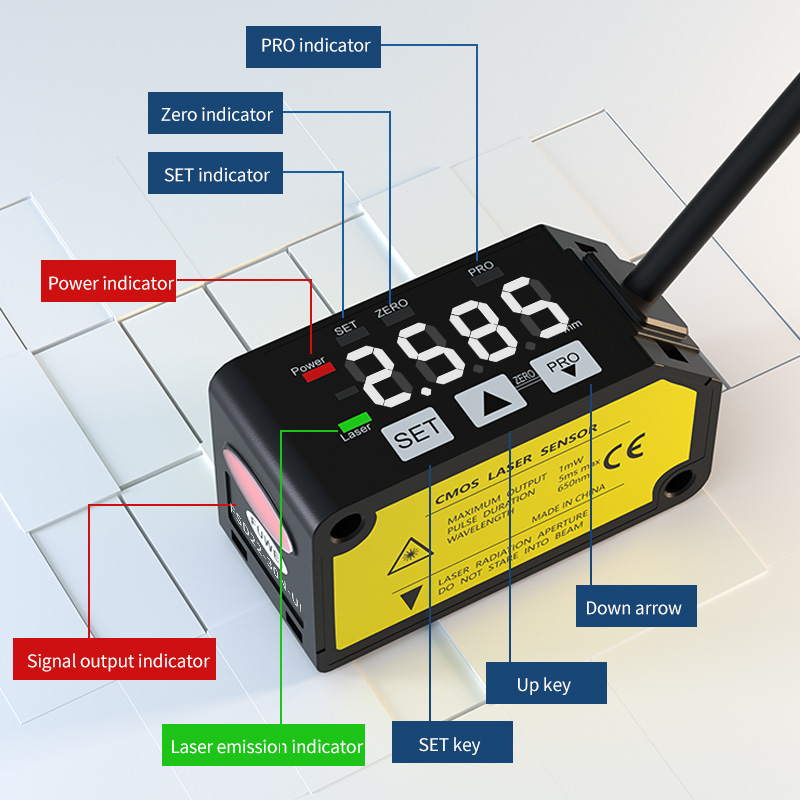

디스플레이 기능 설정

영점 기능

측정값을 강제로 영점화하는 기능입니다. 영점은 임의로 정할 수 있으며, 검출된 물체의 높이를 기준값으로 설정하면 공차 측정이나 구간차 측정 시 쉽게 사용할 수 있습니다.

편리한 것을 탑재전환 설정 기능

센서 측에 감지 물체가 있는 경우, 배경 물체의 벤치마크 값에 따라 감지 설정이 가능합니다. 물체의 크기 변화를 감지하는데 편리한 기능입니다.

(감지된 물체를 베이스로 사용하는 경우)

감지된 물체를 기준으로 배경 물체 측의 기준값을 설정합니다. 배경 신체 시간에서 벗어나 사용하세요.

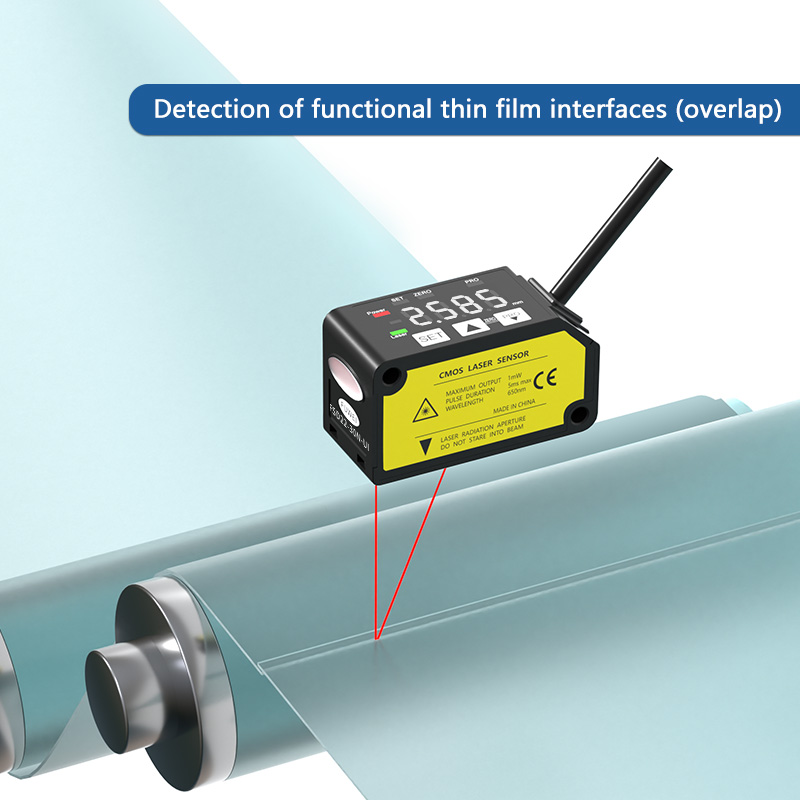

장면 적용:

기판의 뒤틀림 감지

리드 프레임의 중복 감지

전자부품 하우징의 앞면과 뒷면 판단

개스킷의 유무를 감지

치수 배선:

제품 쇼케이스:

매개변수 사양:

유형	측정 센터 30mm 타입	측정 센터 50mm 타입	측정 센터 100mm 타입	측정 센터 200mm 유형	측정 센터 400mm 유형
아날로그+NPN 출력	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
아날로그+PNP 출력	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
측정 중심 거리	30mm	50mm	100mm	200mm	400mm
측정 범위	±5mm	±15mm	±35mm	±80mm	±200mm
빔 직경(주3)	대략. ø50μm	대략. ø70μm	대략. ø120μm	대략. ø300μm	대략. ø500μm
반복성	10μm	30μm	100μm	200μm	300μm(측정 거리 200~400mm) 800μm(측정 거리 400~600mm)
선형성	±0.3%F.S.			±0.3%F.S.	±0.3%F.S. (측정 거리 200~400mm) ±0.4%F.S. (측정 거리 400~600mm)
온도특성	0.03%F.S./°C
광원	적색 반도체 레이저 클래스 2 [JIS / IEC / GB / FDA (주 2)] 최대. 출력: 1mW, 방출 피크 파장: 655nm
전원 전압	12~24V DC ±10%, 리플 P-P 10% 이하
전력 소비	40mA 이하(24V DC 공급 전압에서), 65mA 이하(12V DC 공급 전압에서)
제어 출력	NPN 오픈 컬렉터 트랜지스터 •최대 싱크 전류: 50mA •인가 전압 : 30V DC 이하 (제어 출력~0V 간) •잔류전압 : 1.5V 이하 (50mA 싱크 전류에서) •누설전류: 0.1mA 이하			PNP 오픈 컬렉터 트랜지스터 •최대 소스 전류: 50mA •인가 전압 : 30V DC 이하 (제어 출력~+V 간) •잔류전압 : 1.5V 이하 (50mA 소스 전류에서) •누설전류: 0.1mA 이하
	Switchable either Light-ON or Dark-ON
	내장(자동 리셋형)
아날로그 출력	아날로그 전압 출력	•출력 범위: 0 ~ +5V (알람 시: +5.2V) •출력 임피던스: 100Ω
	아날로그 전류 출력	•출력범위: 4~20mA(경보시: 0mA) •부하 임피던스: 300Ω 이하
응답 시간	1.5ms / 5ms / 10ms 간 전환 가능
외부입력	NPN 무접점 입력 •입력조건 무효: +8~+V DC 또는 개방 유효: 0 ~ +1.2V DC •입력 임피던스: 약. 10kΩ			PNP 무접점 입력 •입력조건 무효: 0~+0.6V DC 또는 개방 유효: +4 ~ +V DC •입력 임피던스: 약. 10kΩ
보호	IP67(IEC)
오염 정도	2
주변 온도	-10 ~ +45°C (결로 및 결빙이 없을 것), 보관 시: -20 ~ +60°C
주변 습도	35~85%RH, 보관 시: 35~85%RH
주변 조도	백열등 : 수용면조도 3,000ℓx 이하
작동 고도	2,000m 이하
케이블	0.2mm2 5심 복합 케이블, 길이 2m
재료	케이스: 알루미늄 다이캐스트, 전면 커버: 아크릴
무게	대략. 85g(케이블 포함)
적용규격	EMC 지침 준수, FDA 표준, UL 인증
노트:
1) 공급 전압: 24V DC, 주위 온도: +20°C, 응답 시간: 10ms, 측정 중심 거리의 아날로그 출력 값은 불특정 측정 조건에 사용됩니다. 주제는 백색 도자기입니다.
2) FDA Standard의 Laser Notice No. 50에 따른 FDA Standard를 기준으로 합니다.
3) 측정중심거리에 따른 크기입니다. 이 값은 중심광 강도의 1/e2(약 13.5%)를 사용하여 정의되었습니다. 지정된 영역 밖의 누출광으로 인해 감지 지점 주변의 반사율이 해당 지점보다 높을 수 있으며 이는 측정 값에 영향을 미칠 수 있습니다.
