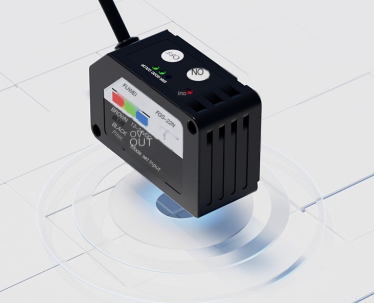

Fuwei FGS-22 시리즈 컬러 센서

컬러 센서 또는 색상 인식 센서라고도하는 컬러 센서는 객체의 색상을 가르치는 참조 색상과 비교하여 색상을 감지 할 수있는 장치입니다.  작동 원리는 주로 포토 다이오드를 사용하여 주변 빛을 받고 수신 된 R (빨간색), G (녹색) 및 B (파란색) 기본 색상의 비율을 계산하여 색상을 식별하는 것입니다.  감지 될 색상이 특정 오류 범위 내에서 참조 색상과 일치하면 색상 센서가 감지 결과를 출력합니다.  Fuwei FGS-22 시리즈 표준 센서는 최상의 LED 자동 선택 기능, 간단한 설정을 가지고 있으며 다양한 표준 탐지 요구를 충족시킬 수 있습니다.

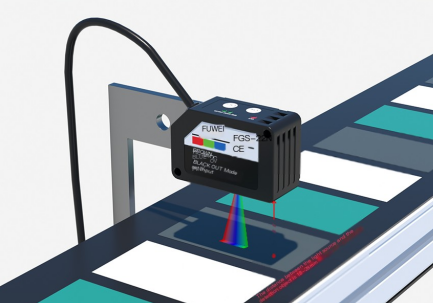

컬러 센서는 주로 포장, 화장품, 세라믹 및 식품과 같은 다양한 산업에서 사용됩니다.

제품 기능 :

감지 거리는 유사한 색상 코드 센서의 3 배입니다.

감지 반환 차이는 조정 가능합니다.  테스트 된 물체의 흔들림의 영향을 제거 할 수 있습니다.

고유 한 듀얼 모드 모드는 색상 및 광도 강도 감지 기능을 모두 갖추고있어 탐지를보다 안전하고 신뢰할 수 있습니다.

소량

두 지점 설정 방법

설치 지침

물체의 움직임 방향을 감지 할 때 센서의 설치 방향에주의하십시오.  조임 토크는 0.8n · m 미만이어야합니다.

지침

교육을 설정하기 전에 로고 모드 또는 색상 모드의 설정을 확인해야합니다.

'색상'녹색 표시등은 항상 색상 모드와 색상 모드의 경우 켜져 있습니다.

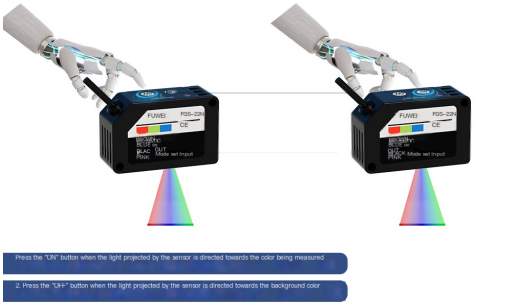

1. 센서에 의해 투사 된 조명은 테스트 된 물체를 향합니다. "on"버튼과 "좋은"녹색 표시등이 깜박입니다.

2. 센서가 투사 한 표시등이 백그라운드를 향해 지시되면 "꺼짐"버튼을 누릅니다.

3. 성공적으로 설정된 ": 좋은"녹색 표시등이 항상 켜져 있으며 미터가 정상적으로 감지를 시작할 수 있음을 나타냅니다.

설정 실패 ":"빨간색 표시등이 3 번 깜박이고 이전 설정 상태로 돌아갑니다. 현재 1 단계와 2 단계를 따라 재설정하십시오.

4. NO (일반적으로 열린)에서 NC (일반적으로 닫힌) 출력 모드로 전환하려면 1 단계와 2 단계를 설정하는 순서를 변경해야합니다.
